手柄驱动对夹式蝶阀结构设计

项目分类:阀门 发布时间:2022-06-09 ID:645763
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计
  • 手柄驱动对夹式蝶阀结构设计

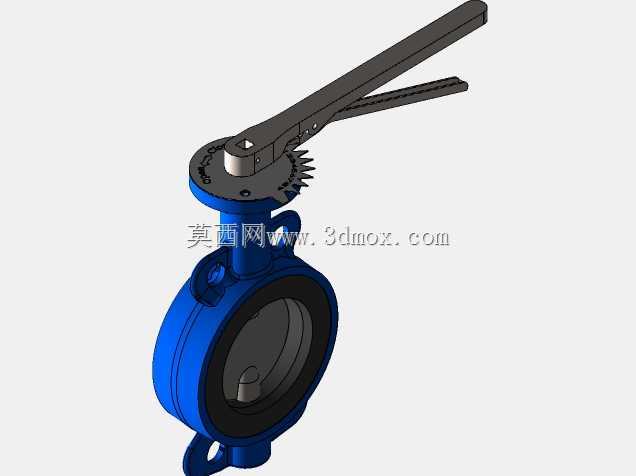

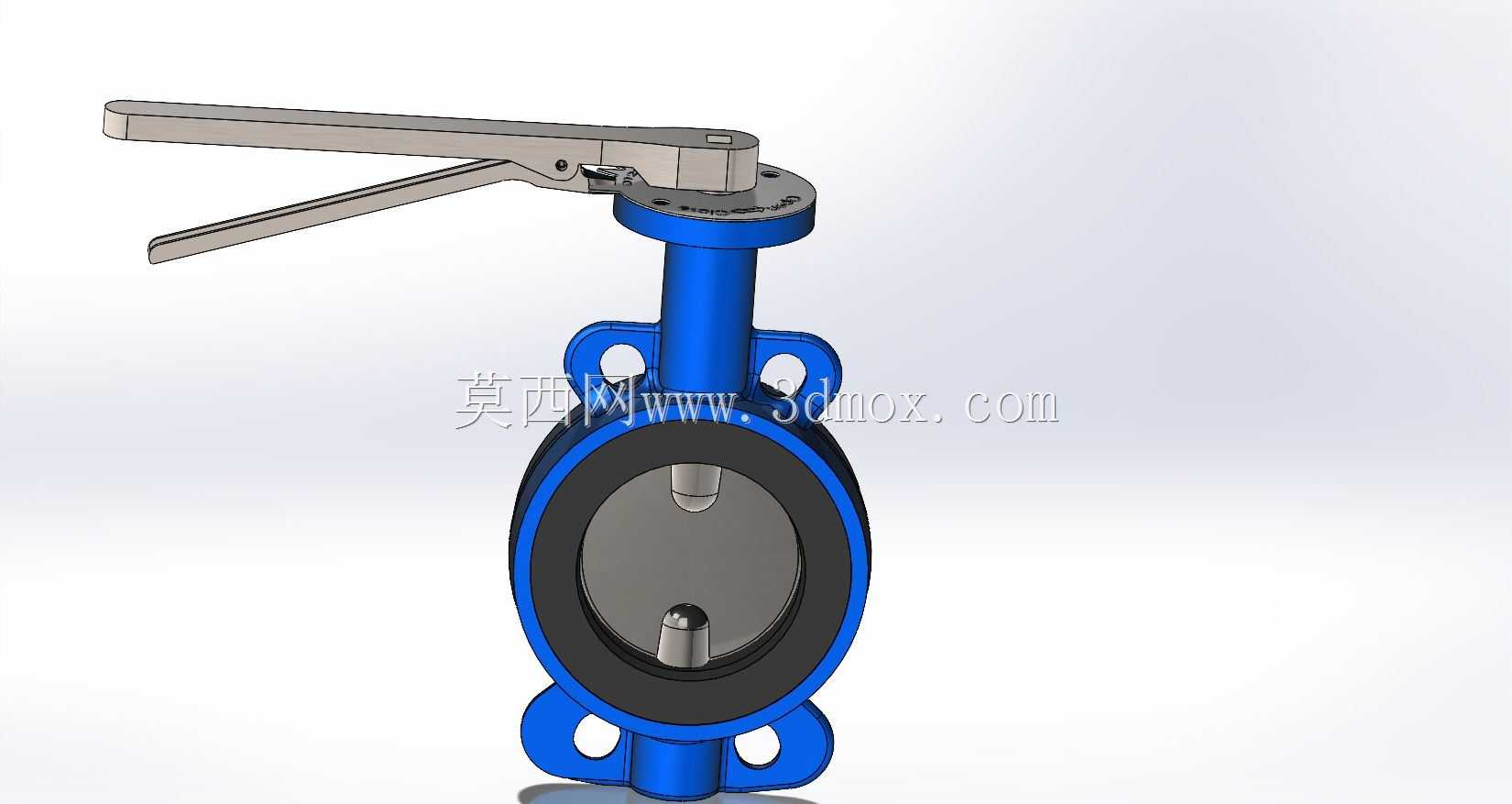

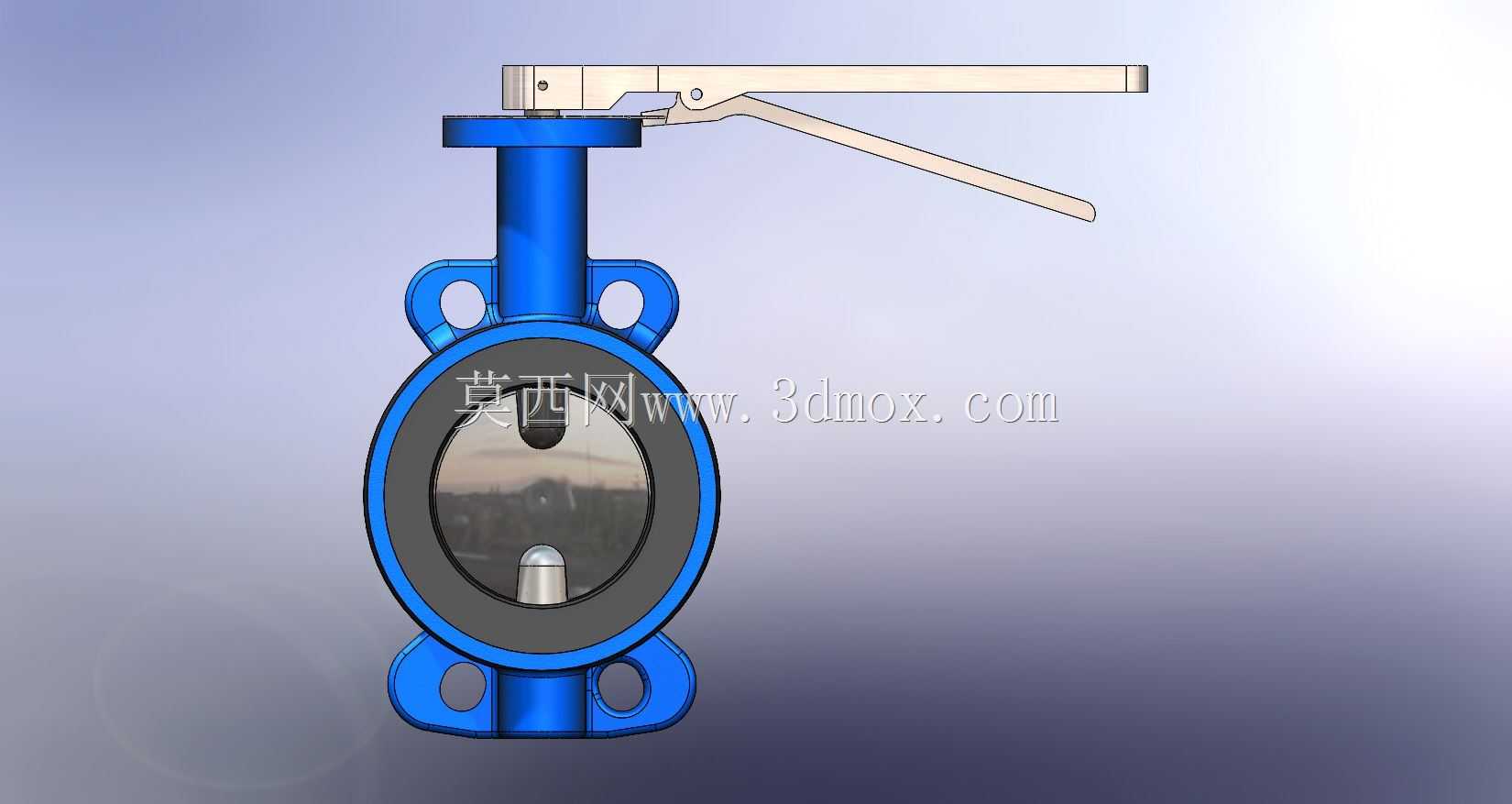

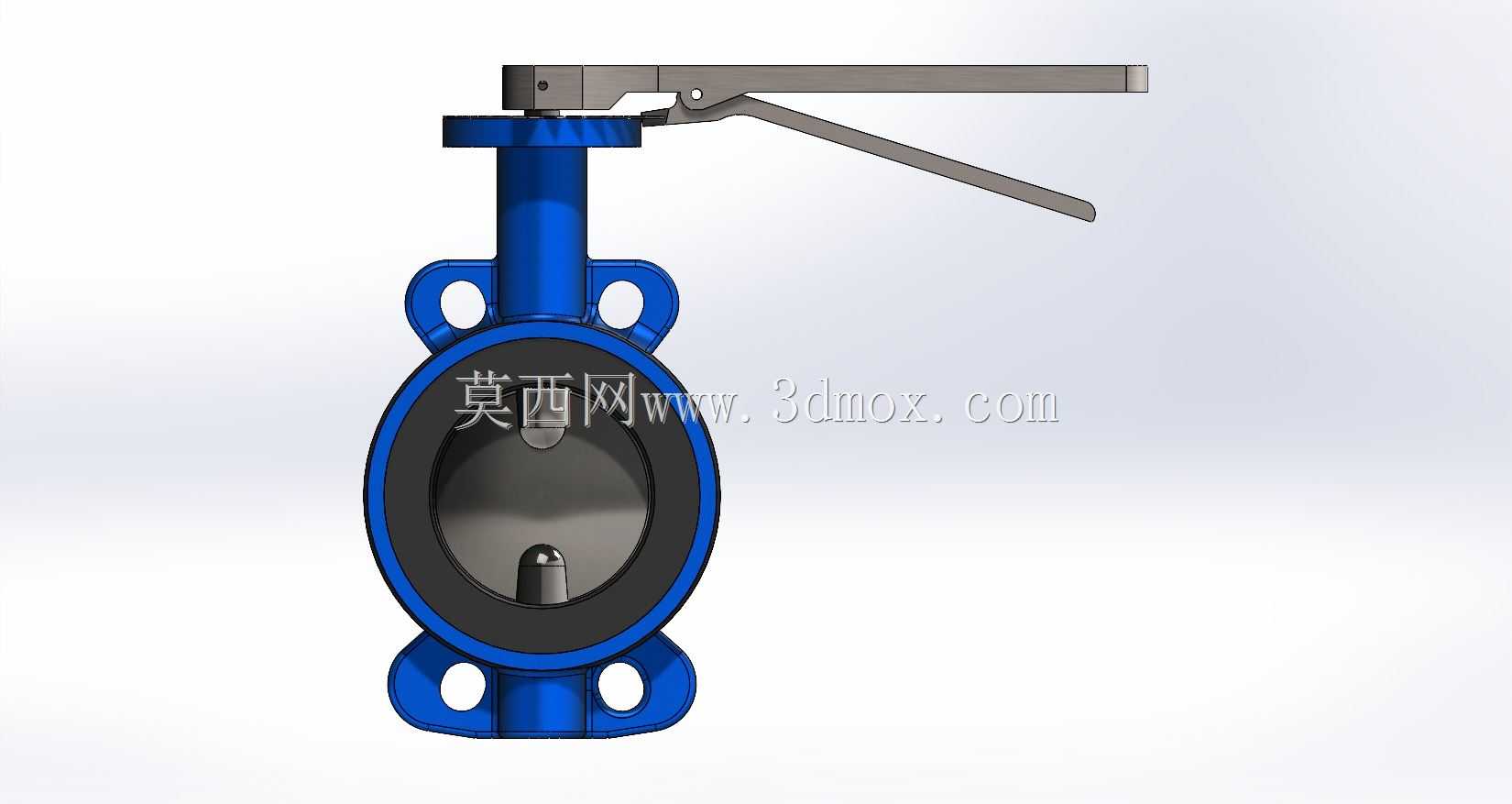

  在民用给排水、暖通空调循环水、低压化工流体输送、市政管网支线等场景里,对夹式蝶阀是管路系统中用量极大的通断与节流控制元件,相比同通径的闸阀、截止阀,它的结构长度更短,整体重量更轻,安装时不需要在阀体两端设置独立的法兰连接端,直接夹在管路两片配对法兰之间,穿装螺栓即可完成固定,尤其适合空间局促的管井、设备夹层、成套撬装管路的布设场景。这款手柄驱动的对夹式蝶阀,核心功能是通过手柄的扳动带动阀杆旋转,进而驱动阀体内的圆盘形蝶板做0-90度的回转运动,当蝶板平面与管路轴线平行时,阀门处于全开状态,流体沿蝶板两侧流过,流阻系数远小于同通径的截止阀,压损控制表现优异;当蝶板平面与管路轴线垂直时,阀门处于全关状态,

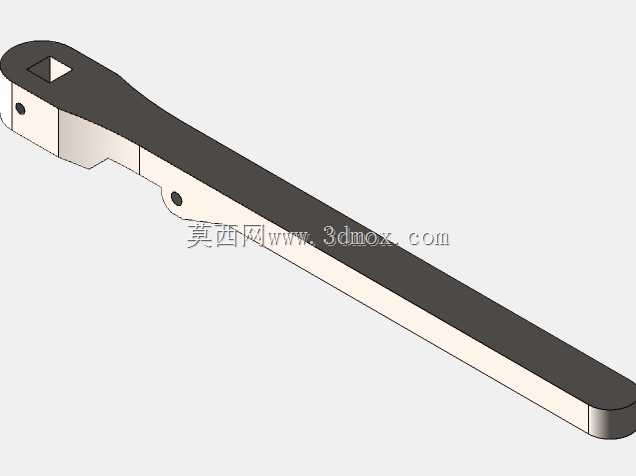

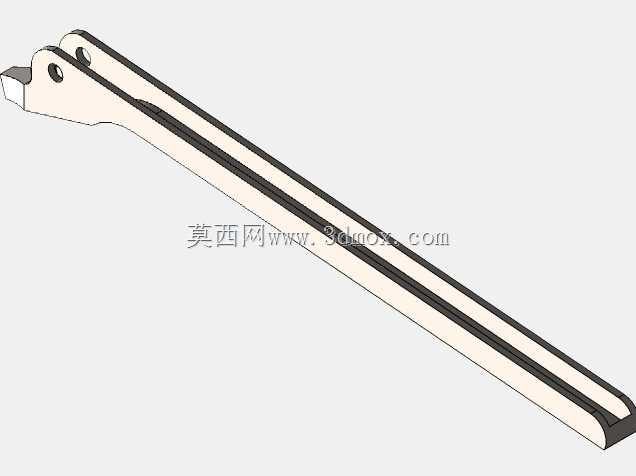

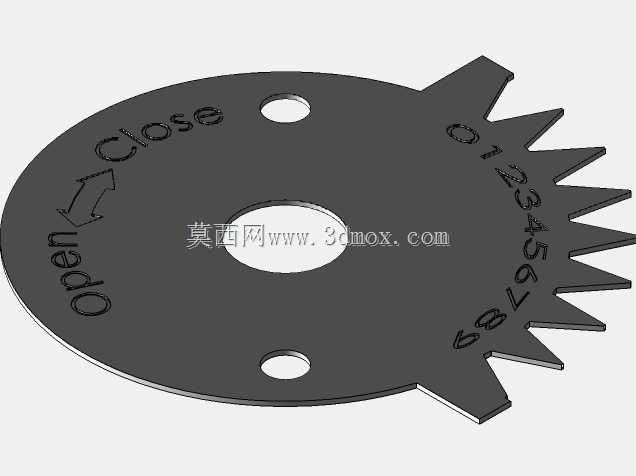

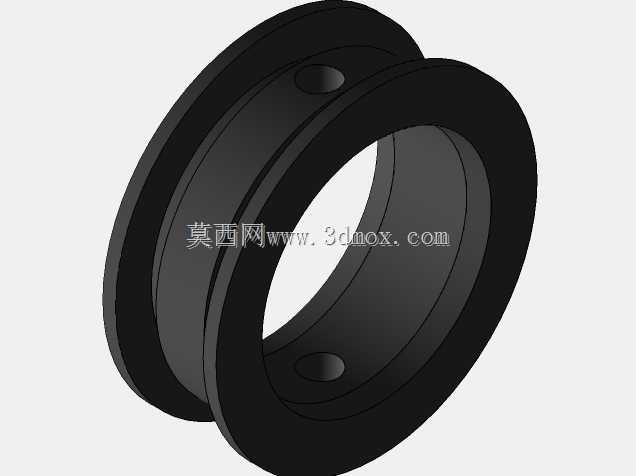

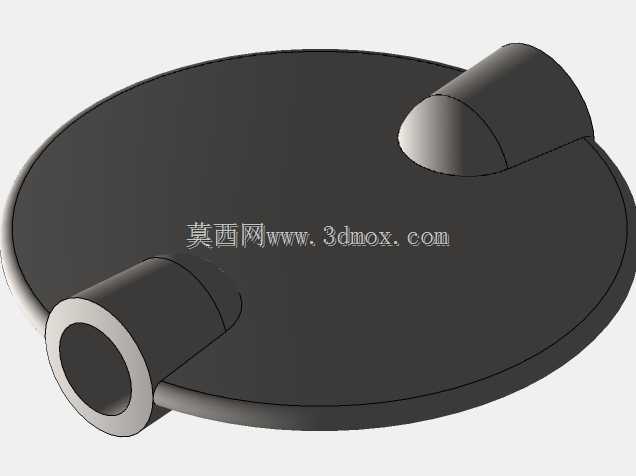

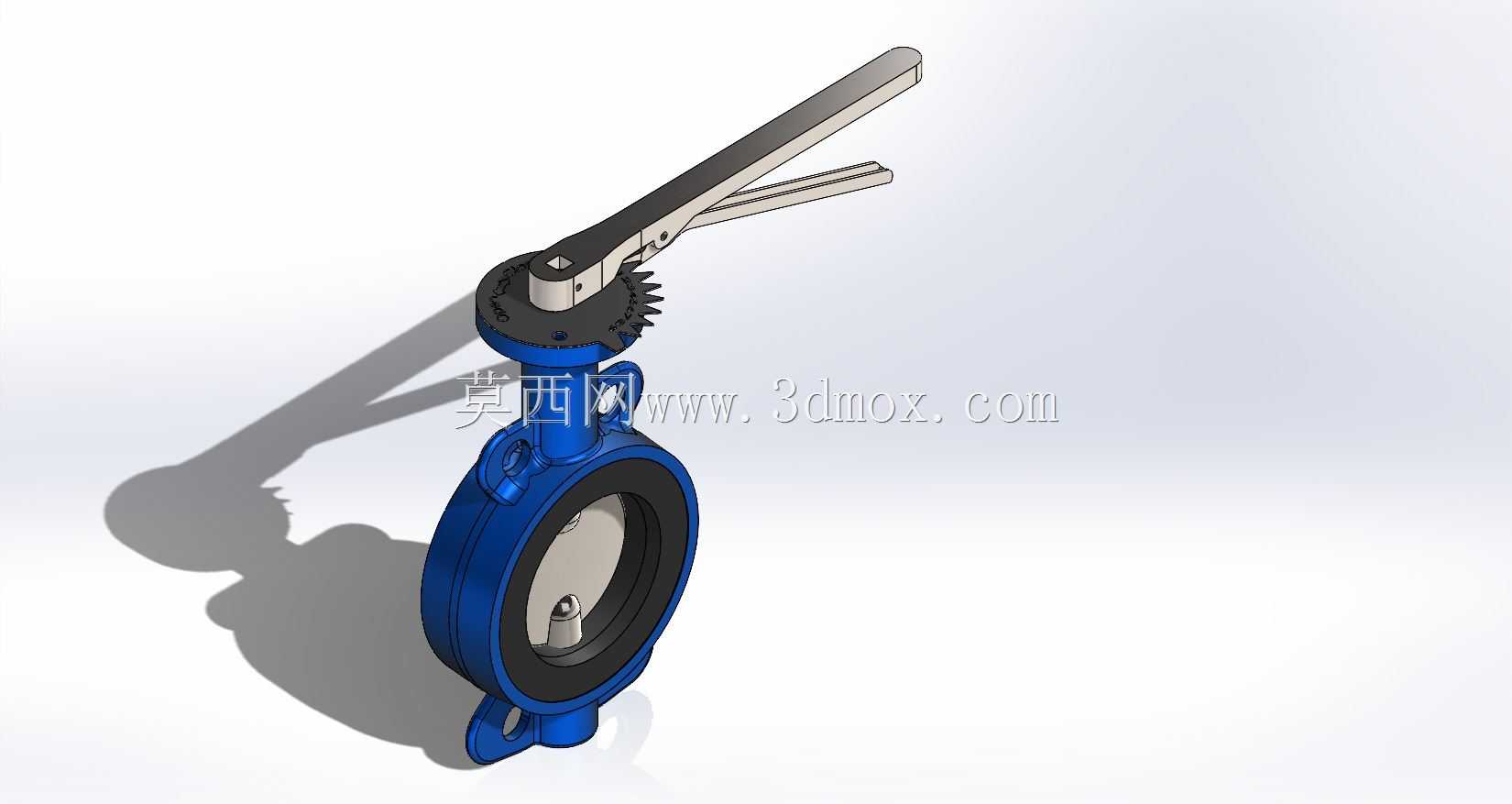

  依靠蝶板外圈的橡胶密封圈与阀体内壁的过盈配合实现密封,可截断管路内的流体通路;在0-90度的区间内任意角度停留时,可通过改变蝶板的过流截面积实现节流调节,适配不同工况下的流量控制需求。从设计思路来看,这款蝶阀采用了中线型结构布局,蝶板的回转中心与阀体密封面中心、管路轴线处于同一平面,结构简单易加工,橡胶密封圈直接硫化在蝶板外圈,更换维护时不需要拆解整个阀体,仅需抽出阀杆即可更换密封件,大幅降低后期运维成本。手柄部分采用带棘齿的定位结构,扳动手柄时棘爪与阀杆顶部的齿盘啮合,可在多个开度位置实现锁止,避免管路流体冲击导致蝶板自行移位,不需要额外设置锁定机构即可稳定保持设定开度,操作时仅需按压手柄端部的解锁拨片即可脱开棘爪,

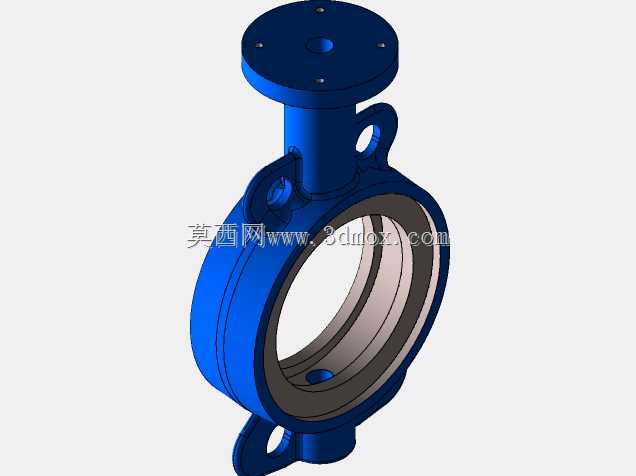

  扳动到目标开度后松开拨片即可自动锁止,单人单手即可完成操作,不需要额外辅助工具。阀体采用对夹式薄型结构,外形轮廓为带两个定位凸耳的圆盘状,凸耳上预留的螺栓孔可与管路法兰的螺栓对齐,安装时可先穿装两根定位螺栓临时固定阀体,再穿装其余连接螺栓,避免安装过程中阀体移位导致密封面偏斜;阀体的流道为直通式结构,全开状态下蝶板厚度是唯一的流阻来源,没有多余的凸起结构,不容易滞留流体中的杂质,也适合输送含少量悬浮颗粒的流体介质。从安装边界来看,这类对夹式蝶阀的结构长度远小于法兰式蝶阀,以DN100通径规格为例,结构长度仅为50mm左右,安装时需要在阀体两侧预留至少100mm的操作空间,方便手柄扳动时不会与周边管路、支架发生干涉;

  阀杆顶部的手柄操作高度距离阀体中心约280mm,安装位置距离墙面或设备外壳的水平距离需要大于300mm,保证全开、全关操作时手柄有足够的回转空间。设计过程中需要重点关注阀杆与阀体的配合间隙,既要保证阀杆转动灵活无卡滞,又要避免间隙过大导致蝶板偏心,出现关闭时密封面单侧压合不足引发的泄漏;蝶板与阀杆的连接采用扁方加销钉的固定方式,可传递足够的扭矩,避免频繁操作时阀杆与蝶板之间出现打滑空转的问题;阀体两端的密封面采用精加工平面,平面度控制在0.1mm以内,保证与管路法兰连接时,橡胶垫片可以均匀受压,不会出现法兰面渗漏的问题。在实际选型应用中,这类手柄驱动的中线对夹蝶阀通常适用于公称压力1.6MPa及以下、工作温度120℃以下的水、油品、压缩空气等无强腐蚀性的介质管路,不适合用于高温高压、强腐蚀、含硬质固体颗粒的工况,因为橡胶密封圈在高温下容易老化失效,硬质颗粒会划伤密封面导致关闭不严。建模过程中需要严格控制各部件的配合公差,阀杆与轴套的配合采用H8/f7间隙配合,保证转动灵活的同时控制径向窜动量不超过0.2mm;蝶板外圈的橡胶密封圈预留0.5-1mm的压缩量,全关状态下密封圈与阀体内壁均匀贴合,保证密封比压满足低压密封要求;手柄的力臂长度经过核算,在公称压力下,单人施加150N的握力即可克服流体对蝶板的扭矩,实现阀门的启闭操作,不需要额外加力杆,避免操作力矩过大损坏阀杆或密封件。
