六角内通孔连接防护盖帽结构设计

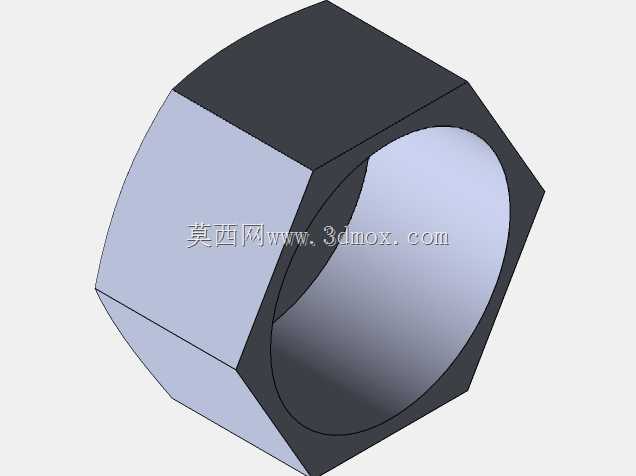

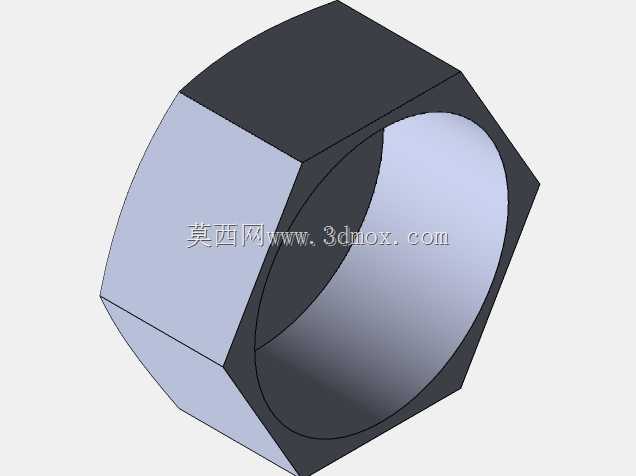

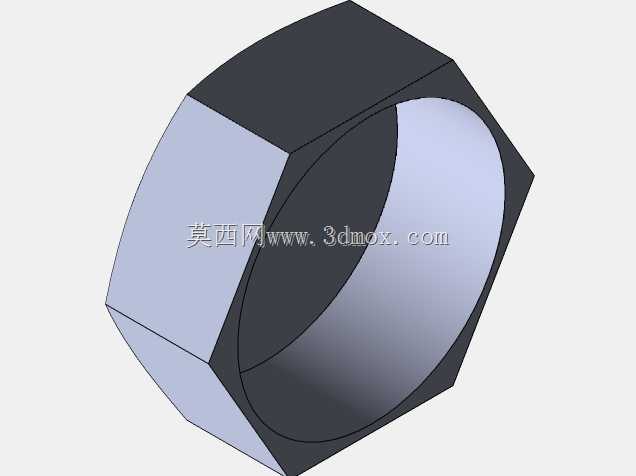

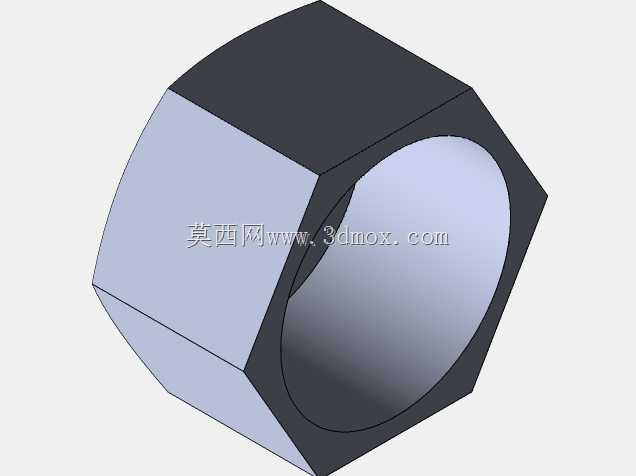

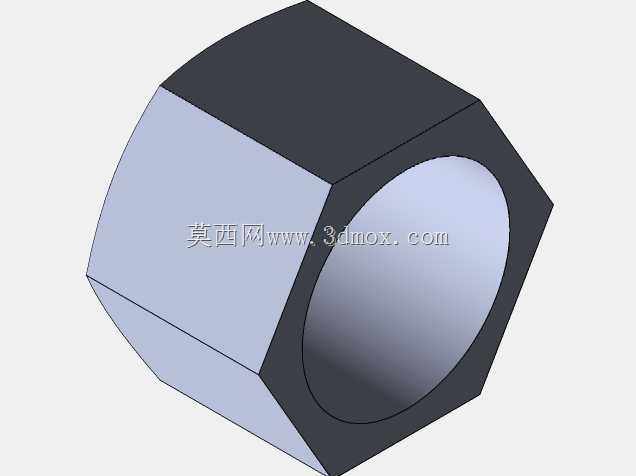

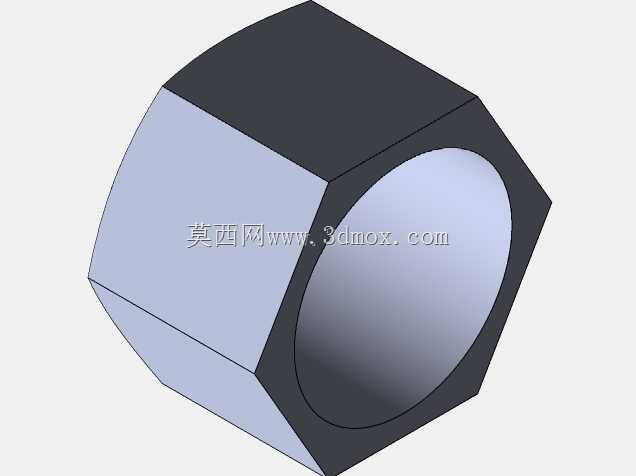

　　日常做设备结构装配的时候，经常会遇到外露螺栓端部需要做防护、或是管路端口需要做临时封堵的场景，这类六角结构的盖帽就是适配这类需求的常用配件。从结构形态来看，这款零件采用外六角的外形设计，并非随意选择的造型，外六角的棱边结构能够完美适配常规的开口扳手、套筒等通用工装，安装和拆卸的时候不需要定制专用工具，现场装配的适配性极强，不管是生产线批量装配，还是后期运维阶段的拆装调整，都能借助车间常备的工装完成操作，不会因为工具适配问题拖慢装配节奏。内部的通孔结构是这款零件的核心功能设计，区别于盲孔的封堵帽，通孔结构可以让杆件、管线从盖帽中心穿过，既能够对穿过的杆件根部起到定位防护的作用，也能在螺栓长于安装位厚度的时候，

　　让多余的螺杆段从盖帽中心穿出，不会因为螺杆长度超差导致盖帽无法安装到位，适配性比同尺寸的盲孔盖帽更广。从设计思路上看，外六角的对边尺寸是按照常规紧固件的标准对边规格做的匹配，在做安装边界校核的时候，不需要额外预留异形结构的操作空间，只要预留对应规格六角件的扳手操作空间即可，安装位的空间计算可以直接沿用通用六角紧固件的空间预留标准，能减少结构设计阶段的重复校核工作量。零件的壁厚设计做了均衡考量，外壁到内孔的壁厚既保证了足够的结构强度，在常规的拧紧力矩下不会出现棱边变形、开裂的问题，也不会因为壁厚过大导致整体外形尺寸超标，占用过多的安装空间。内孔的尺寸公差按照间隙配合的要求做了设定，和适配的杆件、螺栓外径之间保留了合理的装配间隙，

　　既不会因为间隙过大导致安装后出现松晃、偏移的问题，也不会因为间隙过小导致装配卡滞，现场徒手就能完成预定位，再借助工装拧紧到位即可。这类盖帽的实际应用场景覆盖很广，在通讯设备的机架装配中，可以用来覆盖外露的螺栓端部，避免运输、运维过程中尖锐的螺栓端部刮擦线缆或是划伤操作人员；在通用机械设备的外部装配位，这类盖帽可以阻挡灰尘、水汽接触螺栓的螺纹段，减少螺纹锈蚀的概率，降低后期拆卸维护的难度；在一些需要做外观规整的设备外表面，统一安装这类六角盖帽，能够让外露的连接件部位外观保持一致，提升设备整体的外观整洁度。做三维建模的时候，这类零件的建模逻辑并不复杂，但需要重点关注几个细节：外六角的棱边需要做微小的倒角处理，

　　避免锐边在装配过程中割伤操作人员，也能减少零件运输过程中棱边磕碰变形的概率；内孔的两端同样需要做导入倒角，让穿过的杆件、螺栓能够顺利导入内孔，提升装配的顺畅度；零件的端面要保证和内孔轴线的垂直度，安装之后端面能够和安装基面完全贴合，不会出现倾斜导致的缝隙，避免防护失效。在做安装边界设计的时候，除了要预留扳手的操作空间，还要注意内孔穿出的杆件、管线的延伸空间，不能在盖帽的通孔轴线方向布置其他干涉的结构件，保证穿过的部件能够顺利延伸。另外，这类六角盖帽的材质选择通常会根据使用场景调整，普通室内环境下采用常规的工程塑料材质即可满足防护和强度需求，在户外或是有腐蚀介质的场景下，则可以更换为尼龙或是金属材质，对应的三维模型可以通过调整材质参数、微调壁厚来适配不同材质的加工要求，不需要改动整体的外形结构，设计复用性很强。很多刚入行的结构设计师在做这类小配件选型的时候，往往会忽略外形和通用工装的适配性，选择一些异形结构的盖帽，导致后期装配的时候需要定制专用工具，不仅增加了工装成本，也会拉长现场装配的周期，而这种标准外六角结构的配件，恰恰解决了这个问题，从设计端就考虑到了全生命周期的装配、运维需求。
