普通套筒式刚性联轴器结构设计

　　在中小功率同轴传动系统的布局设计中，套筒联轴器是结构最为紧凑的刚性连接方案，这类零件的应用场景覆盖了从常规轻工输送设备、小型机床进给机构到精密仪器传动链的各类对同轴度有较高要求的轴系连接环节，尤其适合安装空间局促、两轴对中精度可在装配阶段得到充分保证的传动工位。不同于带补偿量的挠性联轴器，套筒联轴器完全依靠套筒本体与两侧轴段的配合实现扭矩传递，没有额外的弹性元件或活动铰接结构，因此在传动过程中不存在背隙，传动精度的保持性更优，同时零件数量极少，日常运维几乎不需要额外的易损件更换，长期运行的可靠性表现突出。

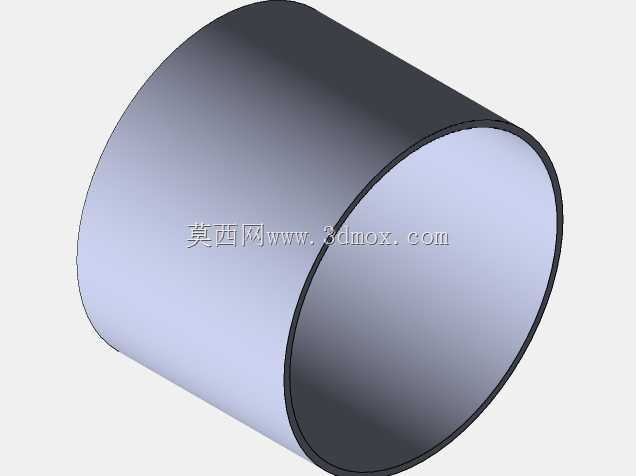

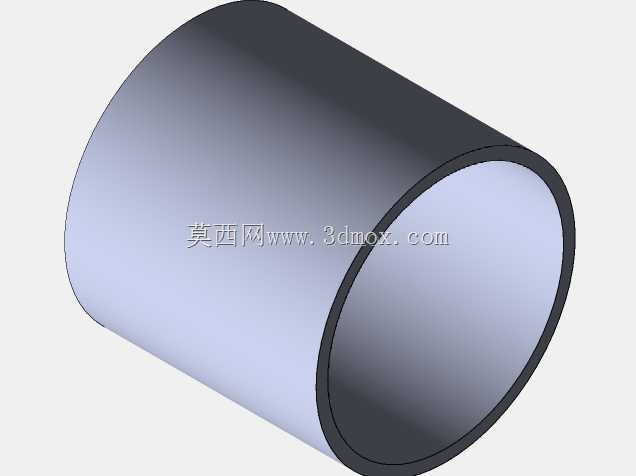

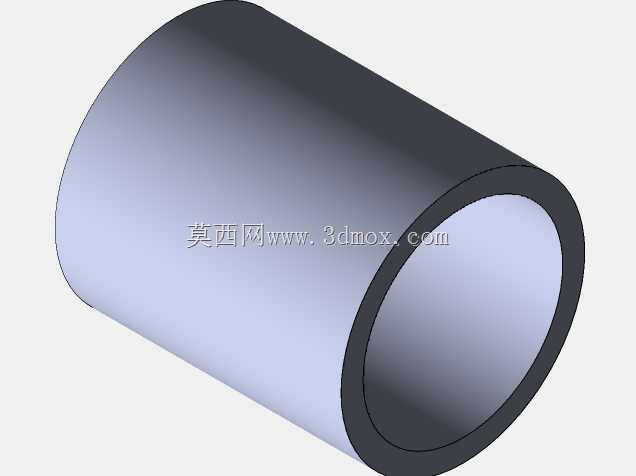

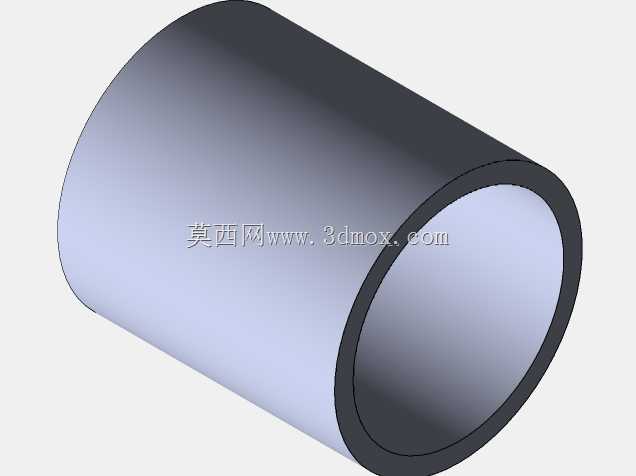

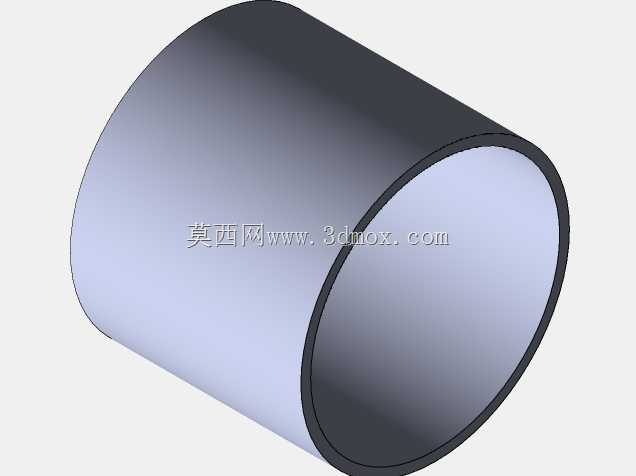

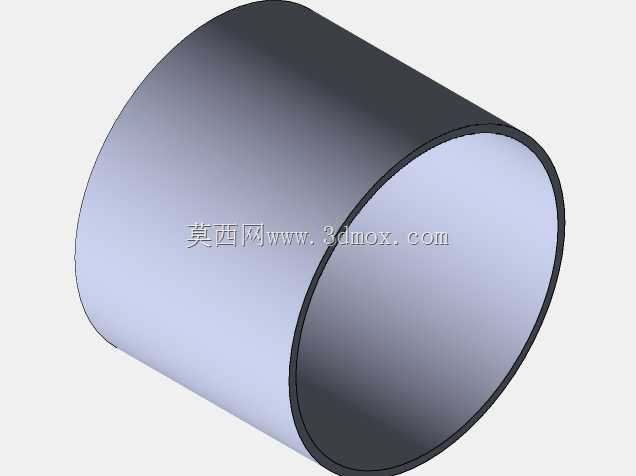

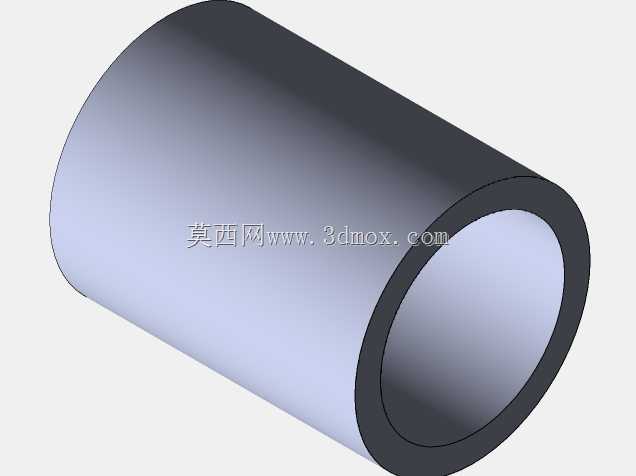

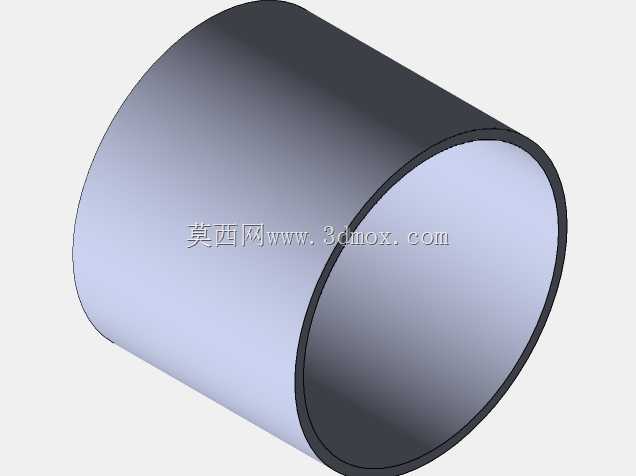

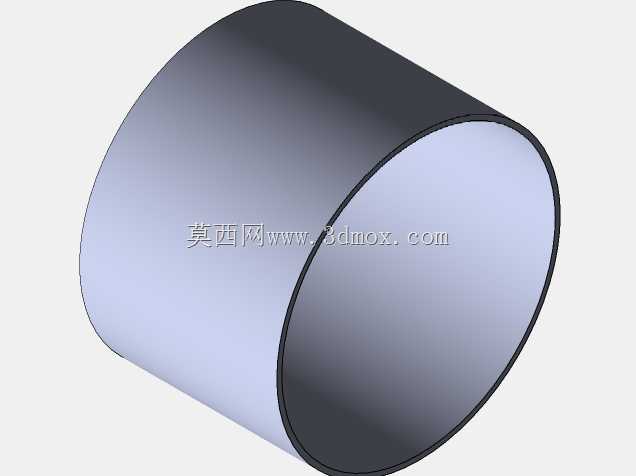

　　从结构设计逻辑来看，这类套筒联轴器的核心是一个整体式的空心圆柱筒体，内孔根据两端被连接轴的直径做匹配加工，可根据实际传动需求选择统一内径的通孔设计，或是适配不同轴径的阶梯内孔结构，以满足输入端与输出端轴径不一致的连接场景。扭矩传递的实现路径通常有两种，一种是在套筒与轴段的配合位置加工键槽，通过平键实现周向固定，适合传递中等偏大扭矩的工况；另一种是采用紧定螺钉沿套筒径向锁紧，或是通过过盈配合实现轴与套筒的无键连接，这类方案更适合小扭矩、高转速的精密传动场景，能减少键槽带来的应力集中问题，同时降低动平衡校正的难度。

　　设计这类套筒联轴器时，首先要明确的是安装边界的尺寸约束：套筒的外径需要根据传递扭矩的大小核算壁厚，确保在额定扭矩载荷下筒壁不会出现扭转变形或开裂，通常壁厚取值不小于配合轴径的1/4，对于重载工况还需要适当加大壁厚并选用强度更高的合金结构钢材质。套筒的总长度需要结合配合段的长度确定，一般单端与轴的配合长度取轴径的1.2-1.5倍，过短会导致配合面压应力过大，容易出现轴孔配合松动，过长则会增加装配时的对中难度，同时不必要地增加零件重量。内孔的配合公差选择需要结合固定方式调整，采用平键连接时可选H7/k6的过渡配合，既保证装配时的同轴度，又不会出现装配困难的问题；采用过盈连接时则需要根据传递扭矩计算过盈量，避免运行过程中出现轴与套筒的相对滑移。

　　在实际选型应用中，需要特别注意这类联轴器的使用限制：由于是刚性连接结构，它不具备补偿两轴相对偏移的能力，因此对装配时的两轴同轴度要求极高，若存在径向偏移、角向偏移或是轴向窜动，会在轴和轴承上产生极大的附加载荷，轻则加剧轴承磨损、导致传动振动噪音增大，重则会出现轴段断裂、套筒扭裂的故障。因此这类联轴器通常不用于重载、冲击载荷大或是安装对中精度难以保证的传动场景，更多应用在载荷平稳、转速稳定、装配时可精准找正的工位。此外，套筒联轴器的结构没有缓冲吸振能力，对于存在冲击载荷的传动链，需要在系统设计阶段额外考虑缓冲结构，或是改用带弹性元件的挠性联轴器方案。

　　从建模实现的角度，这类零件的三维建模逻辑相对清晰，但需要重点关注配合特征的细节处理：键槽的尺寸需要严格匹配对应平键的规格，槽宽公差、槽深尺寸以及键槽的对称度要求都要在模型中通过准确的特征尺寸体现，方便后续工程图的公差标注；采用紧定螺钉固定的结构，需要在套筒对应位置加工螺纹孔，螺纹孔的位置要避开键槽区域，同时保证锁紧时螺钉端面能压紧在轴的表面，必要时可在轴上加工对应的凹坑，避免螺钉压紧时出现轴表面打滑。对于高速应用场景的套筒联轴器，建模时还需要考虑动平衡的设计要求，尽量保证筒体的壁厚均匀，避免出现不对称的凸台或缺口结构，若必须设置紧定螺钉等不对称结构，需要在对应位置做去重平衡处理，减少高速旋转时的不平衡量。

　　在装配环节的适配设计上，套筒联轴器的轴向定位通常依靠轴肩实现，设计时需要在套筒端面与轴肩之间预留合理的装配间隙，避免加工误差导致套筒无法装配到位；同时要考虑拆装的便利性，对于过盈配合的套筒，可在筒体上设计对应的拆卸螺纹孔，方便后期维护时将套筒从轴上拔出，减少拆装过程中对轴和轴承的损伤。材质选择方面，常规工况下选用45号钢调质处理即可满足强度要求，对于有耐腐蚀需求的场景可选用不锈钢材质，轻载低转速场景也可选用高强度工程塑料加工，进一步降低零件重量和传动噪音。
