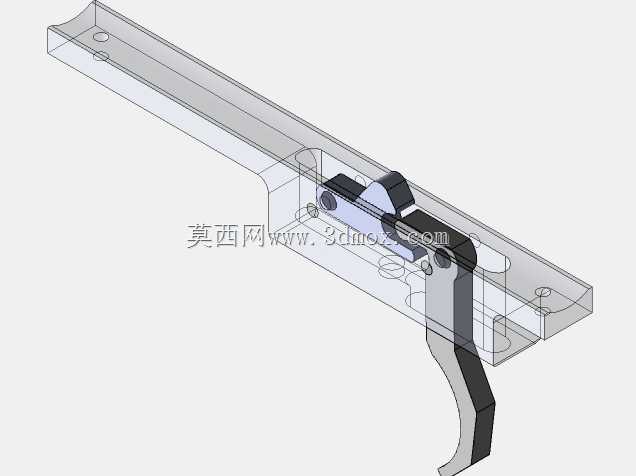

长条式扳机触发联动机构三维结构

　　这套触发联动结构主要应用在需要按压式触发解锁、击发动作的手持类器械中，常见于气动工具、弹射类设备、特种作业手持装置的触发端设计，承担着把人手的按压输入转化为内部机构解锁、动力释放动作的核心作用，是手持类触发设备上直接和操作者交互的核心功能部件。从结构布局来看，整体采用长条形槽式基座作为安装载体，基座上预留了两组同轴定位孔，可通过销钉直接固定在设备主体的对应安装槽内，基座的内腔做了等宽通槽设计，槽宽和内部的联动摆臂、触发锁块的厚度保持0.1mm的单边间隙，既保证零件滑动、摆动过程中不会出现卡滞，也能避免间隙过大导致的机构晃动、触发虚位问题。基座的外形做了圆弧收边处理，外露边缘全部倒R0.5的圆角，避免装配和使用过程中锐边划伤操作人员，

　　整体长度适配常规手持设备的握把上方安装空间，安装后突出基座的扳机弯臂部分刚好落在人手食指自然弯曲的活动范围内，按压行程控制在8mm左右，符合人手操作的舒适施力区间，不会出现行程过短误触发、行程过长按压力度过大的问题。内部的联动逻辑采用杠杆式摆臂设计，扳机臂和锁止摆臂通过销轴铰接在基座内腔的凸台上，锁止摆臂的上端做了楔形锁止面，常态下靠内置的扭簧预紧力顶在设备的动力储能部件的锁止槽内，保持机构的锁止状态；当操作人员按压外露的扳机弯臂时，扳机绕自身铰接点转动，上端的推块推动锁止摆臂克服扭簧力转动，楔形锁止面脱离锁止槽，储能部件即可完成释放动作，松开扳机后，扭簧带动整套机构复位，锁止摆臂重新卡入锁止槽，回到待触发状态。

　　设计过程中对各个铰接点的力臂做了匹配优化，锁止摆臂的锁止端力臂短、触发端力臂长，通过杠杆比放大按压力量，只需要5N左右的按压力即可完成解锁，操作手感轻盈，同时楔形锁止面的角度做了12度的自锁角设计，常态下即便储能部件对锁止面施加较大的反向推力，也不会推动摆臂自行转动解锁，避免机构出现滑机、误释放的安全问题。基座的通槽末端做了限位凸台，用来限制锁止摆臂的最大转动角度，保证解锁时锁止面的脱离距离足够，不会出现半解锁状态下的零件卡滞、磨损问题；扳机弯臂的外形做了贴合指腹的弧形曲面，表面没有额外的防滑纹路，依靠曲面的贴合度保证按压时的手指定位，长时间操作也不会出现硌手的问题。整套机构的所有铰接销轴都采用标准圆柱销，

　　和基座上的安装孔采用H7/h6的间隙配合，装配时直接压入即可，不需要额外的紧固件固定，销轴两端和基座外表面齐平，不会突出表面影响设备的整体外观和握持手感。内部的复位扭簧套在锁止摆臂的铰接销轴上，一端抵在基座的内壁凹槽内，另一端抵在锁止摆臂的定位凸台上，扭簧的预紧扭矩经过调校，既可以保证机构复位干脆、没有多余的晃动，也不会因为预紧力过大导致扳机按压力度超标。在安装适配性上，这套结构的基座外形尺寸统一，只需要在设备主体上加工出对应尺寸的安装槽和两个销钉孔，即可完成整套触发机构的装配，不需要额外做定制化的结构修改，适配性较强，可以直接移植到不同规格的同类型手持触发设备上，减少重复设计的工作量。结构的所有运动部件都内置在基座的通槽内，只有扳机弯臂外露，日常使用时外界的灰尘、杂物很难进入机构内部，降低了日常维护的频率，也能避免杂物进入导致的机构卡滞故障，提升了机构在复杂使用环境下的可靠性。
