16英寸量规刷式管道清管装置结构设计

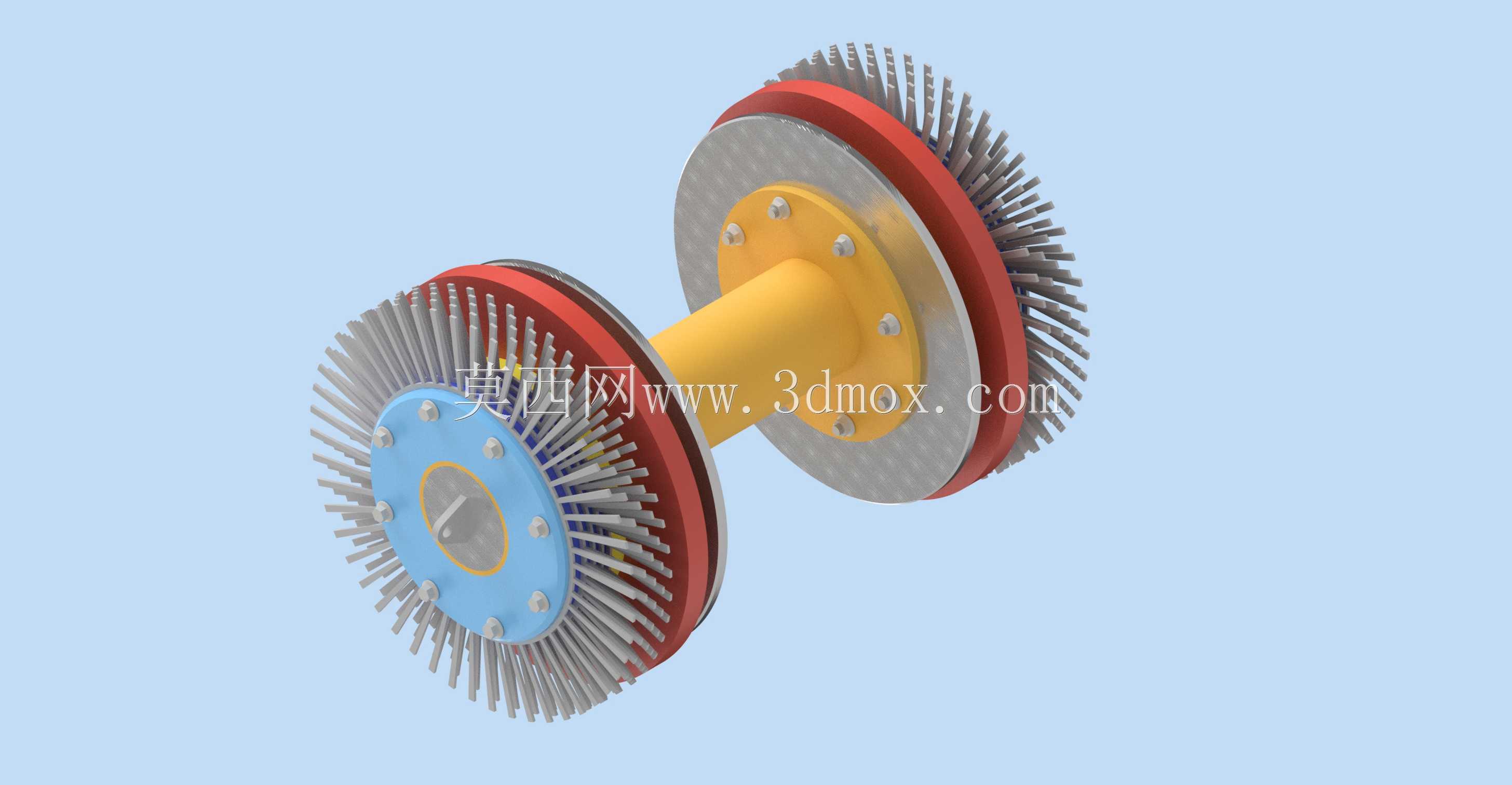

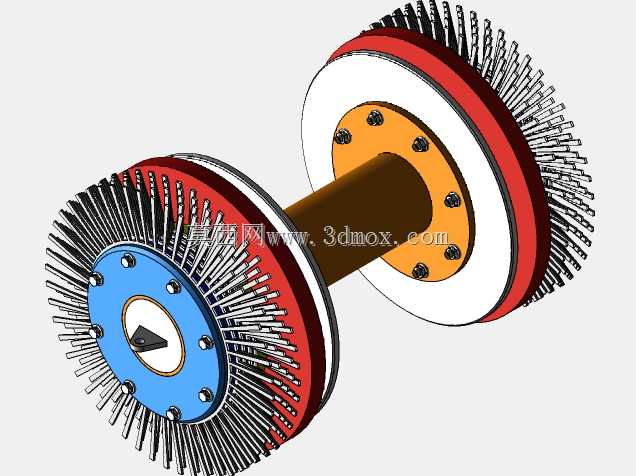

　　在长输油气管道、市政给排水干线、工业工艺输送管线的日常运维作业中，管道内壁结蜡、结垢、杂质沉积以及施工遗留杂物是影响输送效率、加剧管壁腐蚀、甚至引发管线堵塞的核心诱因，刷式清管装置作为管线内检测与清理作业的核心执行部件，其结构合理性直接决定清管作业的通过率与清理效果。这款16英寸规格的量规刷式清管装置，采用双刷盘对称布局搭配中间连接芯轴的整体结构，区别于常规直板皮碗式清管器，其核心功能是在完成管道内壁附着物清理的同时，同步实现管道通径量规检测，一次作业即可完成两项运维需求，大幅减少管线停输作业的频次与时长。

　　从实际作业场景来看，该装置适配公称直径16英寸的标准钢制输送管线，整体安装边界严格匹配对应管线的内径公差范围，两端的刷盘组件采用弹性支撑结构，可适应管线一定范围内的椭圆度变形与局部轻微凸起，避免清管过程中出现卡堵风险。装置两端的刷盘外圈密集排布硬质耐磨刷丝，刷丝采用倾斜嵌装固定方式，在介质压差推动装置沿管线行进时，刷丝可与管壁形成均匀的接触压力，既能有效刮除管壁附着的石蜡、水垢、锈蚀层以及施工残留的焊渣、沙土等杂物，又不会因接触压力过大划伤管道内防腐层，尤其适合带内涂层的输送管线清管作业。

　　结构设计层面，中间的连接芯轴采用中空高强度结构，在保证整体抗扭、抗弯强度的前提下，尽可能降低装置整体重量，减少清管作业过程中的动力损耗；两端刷盘与芯轴的连接采用法兰式螺栓固定结构，各部件均为模块化设计，现场作业时可根据管线结垢程度快速更换不同硬度、不同长度的刷丝组件，也可单独更换磨损的密封支撑垫片，无需整体报废装置，大幅降低运维备件成本。刷盘内侧设置的弹性密封支撑板，一方面可在装置前后形成稳定的压差，保证介质压力能够有效推动装置沿管线行进，避免出现打滑停滞；另一方面可对刷丝形成背部支撑，防止刷丝在遇到管壁硬质凸起时出现过度弯折倒伏，保证刷丝与管壁的有效接触面积。

　　在量规检测功能的实现上，刷盘的外径尺寸严格按照对应管线的最小通径要求设计，当管线存在变形、焊缝余高超标、异物卡堵等通径不足的问题时，装置会在对应位置形成卡阻，地面运维人员可通过压力监测系统定位卡堵位置，无需额外投放单独的通径检测器，尤其适合新建管线投用前的通径扫线作业，可一次性完成管线内杂物清理与通径验证，缩短新管线投产前的准备周期。

　　从作业适配性来看，该装置可适配油、气、水等多种输送介质的管线作业，刷丝材质可根据输送介质的腐蚀特性选择对应的耐磨耐腐蚀材质，连接部件均采用防松设计，可承受长距离管线清管过程中的振动与冲击，避免作业过程中出现部件脱落造成二次管线堵塞。整体结构无尖锐突出棱角，在通过管线弯头、变径段时可顺利导向通过，不会对管线焊缝、弯头部位造成硬性冲击损伤。在实际建模过程中，各部件的配合公差均按照管线作业的实际工况预留了足够的变形余量，刷丝的排布密度经过反复校核，既保证足够的清理覆盖面积，又不会因刷丝过密导致行进阻力过大，适配常规清管作业的介质压力范围，无需额外增加推送动力即可完成作业。
