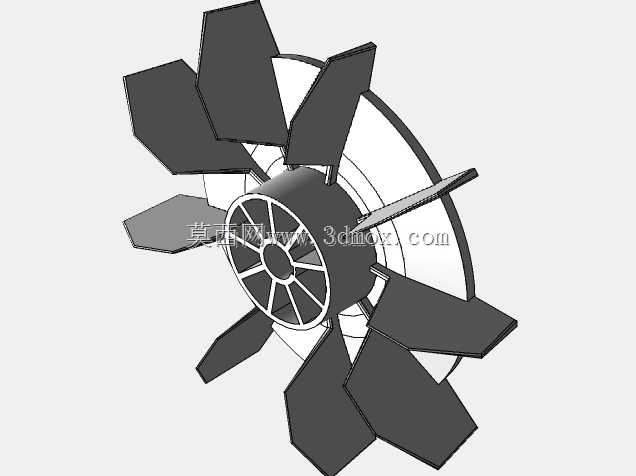

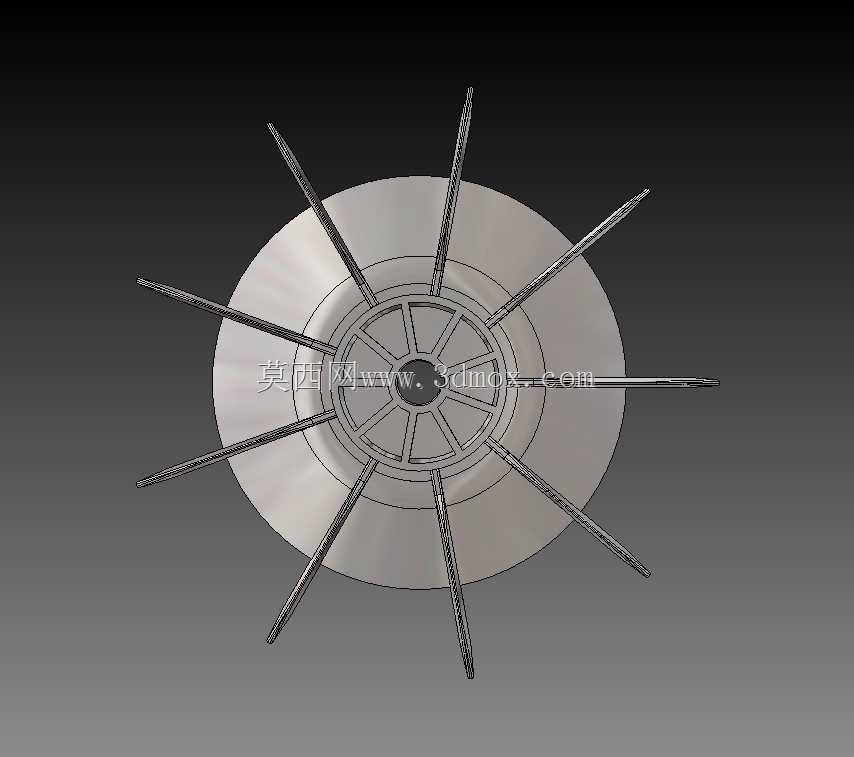

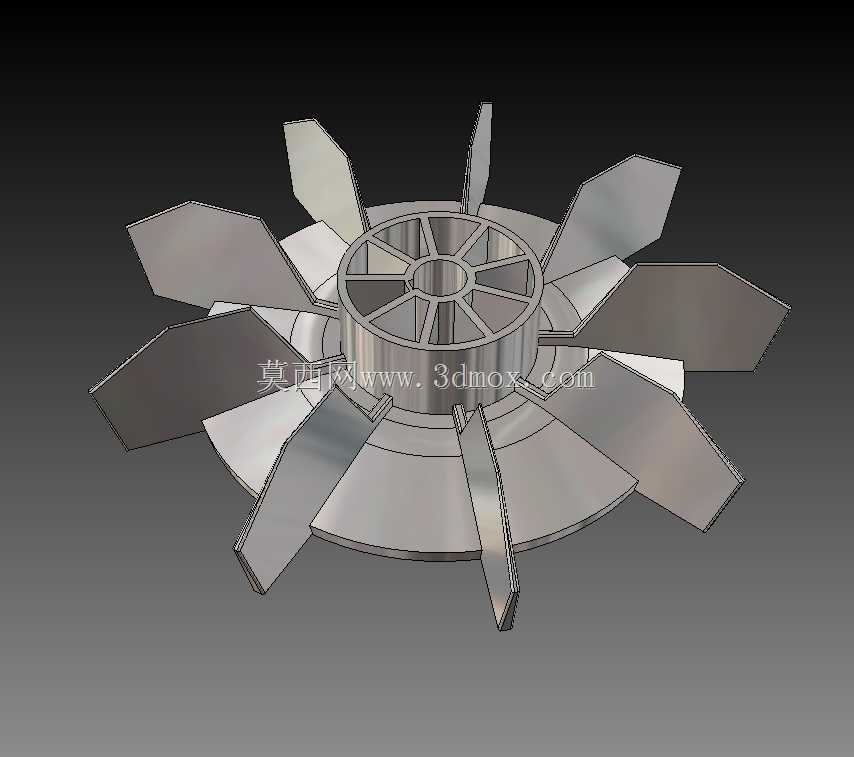

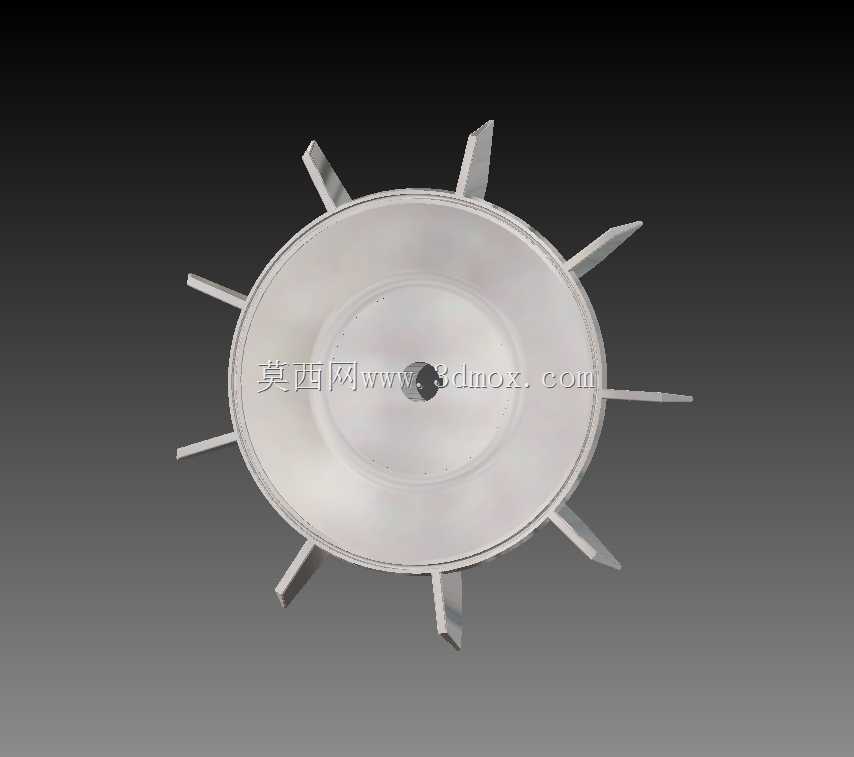

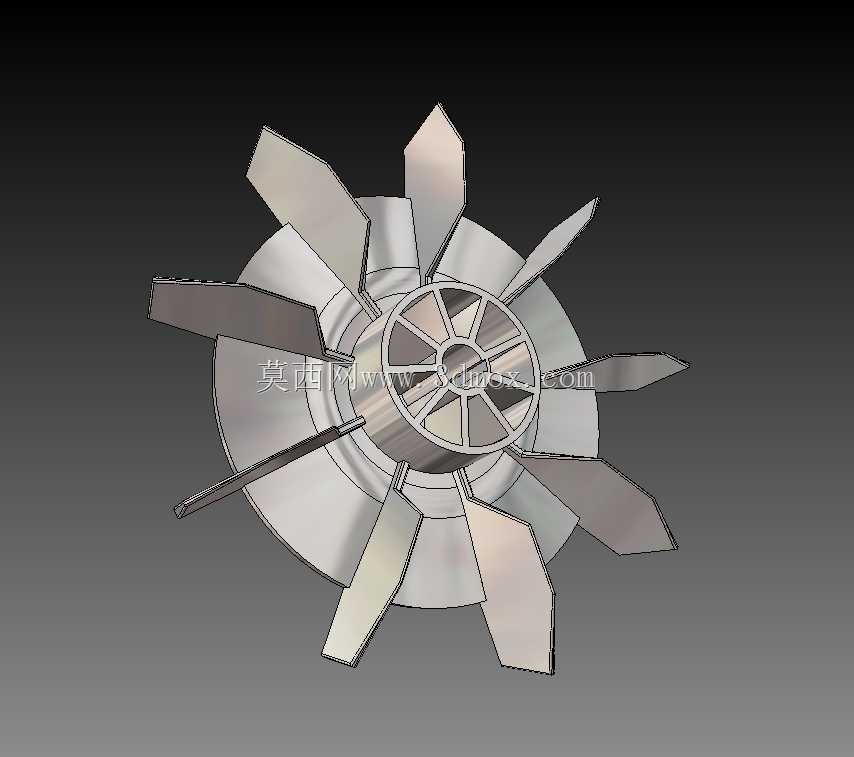

多叶片径向排布螺旋桨结构三维数模

　　该螺旋桨结构采用多叶片径向均布的设计方案，核心功能是通过旋转过程中叶片与流体介质的相互作用，将转轴输出的旋转机械能转化为流体的轴向推进动能，可适配空气、水体等不同流体介质的作业场景，覆盖小型通航设备动力输出、工业通风系统气流驱动、小型水上载具推进等多个工程应用领域。从结构设计逻辑来看，整体采用中心轮毂加外伸叶片的分体组合式构型，中心轮毂设置有辐条式支撑结构，既能够保证轮毂自身的结构刚度，承担转轴传递的扭矩载荷，又能有效降低轮毂部分的整体重量，减少旋转过程中的无效惯量，避免不必要的动力损耗。轮毂中心预留有标准的轴系安装孔位，孔位周边设计有周向均布的定位卡槽，安装时可与动力输出轴的定位凸台精准配合，能够有效传递大扭矩工况下的载荷，

　　避免高速旋转过程中出现轴与桨毂的相对滑动，保证动力传输的稳定性。叶片部分采用变截面翼型设计，从叶根位置到叶尖位置，叶片的弦长、安装倾角均按照流体力学计算结果做连续渐变处理，叶根位置厚度更大，可承担叶片旋转时产生的离心力与流体交变载荷，降低叶根位置的应力集中风险，避免长期运行出现疲劳断裂问题；叶尖位置做收窄削薄处理，能够减少叶尖涡流的产生，降低旋转过程中的流体噪声与能量损耗，提升整体的能量转化效率。所有叶片沿轮毂周向做等角度均布，整体动平衡精度可满足中高速旋转的工况要求，安装前无需额外做大量的动平衡配重调整，能够缩短现场装配的调试周期。从安装边界尺寸来看，该螺旋桨的整体径向尺寸适配中小功率动力单元的输出范围，

　　轴向安装厚度控制在紧凑区间内，可适配安装空间受限的设备舱体布局，安装时仅需保证桨叶旋转平面与动力输出轴的垂直度，预留足够的径向安全间隙，避免桨叶旋转过程中与周边护罩、结构件发生刮擦干涉即可完成装配。在实际工况适配性上，该结构的叶片与轮毂采用可拆分的连接设计，单片叶片出现磨损、形变损伤时，可单独更换对应位置的叶片，无需整体更换整个螺旋桨部件，能够降低设备的后期维护成本。叶片表面设计为光滑连续曲面，无明显的凸起、棱角结构，可减少流体在叶片表面的附面层分离，降低运行过程中的阻力，同时光滑表面也不易附着流体中的杂质、污垢，长期在含尘、含杂质的流体环境中运行时，可减少积垢对叶片动平衡的影响，降低运行过程中的振动幅值。针对不同的应用场景，

　　该结构可通过调整叶片的安装倾角、叶片数量来适配不同的推力、转速需求：当应用于通风散热场景时，可适当增大叶片安装角，提升单位转速下的风量输出；当应用于水上载具推进场景时，可适当减小叶片安装角，适配高转速下的推进效率需求，降低水体对叶片的冲击载荷。轮毂的辐条式结构在旋转过程中还可起到一定的导流作用，引导轮毂位置的流体向叶片区域流动，减少轮毂中心区域的流体滞止区，进一步提升整体的流体做功效率。结构的所有连接位置均做圆弧过渡处理，不存在直角锐边结构，既能够减少应力集中，提升结构的疲劳寿命，也能避免装配、维护过程中锐边对操作人员造成划伤。
