车间工位设备启动控制操作箱

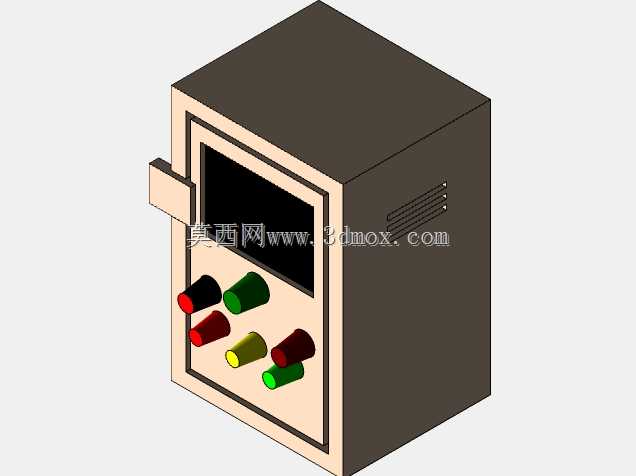

　　这款工位启动控制操作箱，主要面向生产车间内单台小型加工设备、工位辅助工装的本地启停控制场景，常见于机加工工位旁、装配线侧方、小型试验设备就近操作点位，替代设备本体上分散的操控按键，让操作人员无需俯身或探身触碰设备本体的操作区，站在工位安全区域即可完成设备的启动、停止、模式切换等基础操作，降低操作过程中的磕碰、误触风险。从结构设计来看，箱体采用封闭式薄钢板折弯焊接成型，整体为方正立式结构，正面设置内嵌式观察窗，可直接观察窗后安装的小型状态显示模块，无需额外开孔加装独立显示屏，兼顾防护性与状态可视需求；正面操作区的按钮采用错落排布设计，不同功能的按钮通过帽色做直观区分，红色对应急停、停止类功能，绿色对应启动、运行确认类功能，

　　黄色对应复位、预警确认类功能，黑色对应模式切换、功能选择类操作，操作人员无需凑近辨认标识，仅凭颜色即可快速定位对应按键，适配车间内光线条件一般、操作人员佩戴劳保手套的操作场景。箱体侧面预留了标准化的散热通风槽，采用冲压成型的百叶式结构，通风槽开口朝下倾斜，既可以保证箱内电气元件工作时的热量自然散出，又能避免车间内的切削液飞溅、灰尘沉降直接进入箱体内部，提升电气元件的运行稳定性。安装边界方面，箱体背部预留了四个壁挂式安装孔位，可直接通过膨胀螺栓固定在车间墙面、设备侧方的立式支架上，也可搭配底部支架做落地式安装，安装时需保证操作面板中心距离站立地面的高度在1.2米至1.4米区间，符合成年人站立操作的舒适抬手高度，

　　避免长期操作带来的手臂疲劳；箱体侧边预留的穿线孔位于箱体下部，走线时可直接从穿线孔引入设备动力线、控制线，穿线孔配套橡胶护圈，避免穿线时划伤线缆绝缘层，同时减少粉尘从穿线缝隙进入箱体。设计过程中优先考虑了车间现场的复杂工况，箱体门板侧边设置了嵌入式锁扣结构，非授权人员无法随意打开箱盖触碰内部接线与电气元件，避免无关人员误操作带来的设备故障与安全隐患；门板与箱体的接缝处加装了一圈密封胶条，可阻挡日常清扫时的水花飞溅、车间内的浮尘进入，适配多数普通机加工、装配车间的防护等级要求，无需额外做防水防尘改造即可直接投入使用。操作面板上的按钮均采用工业级通用安装尺寸，单个按钮的安装开孔直径为22mm，属于行业通用规格，后期如果出现按钮损坏、

　　功能调整的情况，可直接采购同规格标准件快速替换，无需重新开孔加工，降低后期维护的配件成本与停机时间。箱内预留了足够的接线空间，可容纳小型继电器、接线端子排、小型开关电源等基础电气元件，无需额外扩展箱体尺寸即可完成常规的启停控制回路搭建，内部设置了标准化的导轨安装位，电气元件可直接卡装在标准DIN导轨上，接线时可顺着箱内预留的走线槽排布线路，避免线路杂乱缠绕，方便后期排查线路故障。这类小型操作启动箱不同于车间总进线的大型配电柜，它的定位是单工位、单设备的就近操控终端，不需要承担大电流分断的功能，主要作用是把设备的常用操控功能集中到操作人员最顺手的位置，在很多小型加工企业的车间里，这类控制箱往往是根据工位实际需求自行加工制作，这款标准化的结构模型可以直接作为设计参考，根据自身工位的按钮数量、功能需求调整面板开孔位置、箱体尺寸，大幅缩短非标控制箱的设计周期，避免从零开始绘制折弯、开孔图纸的重复工作。
