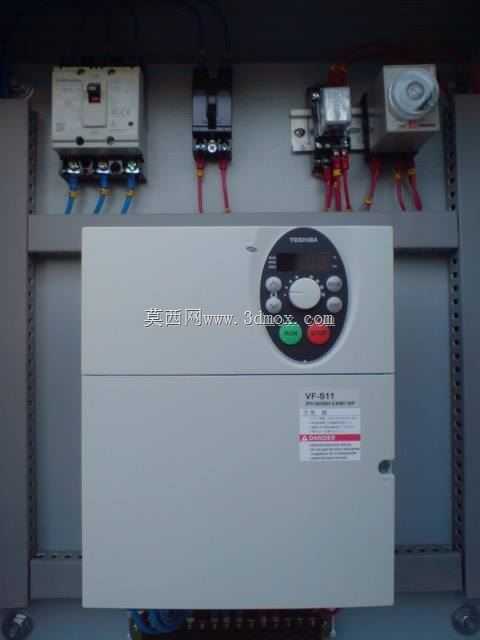

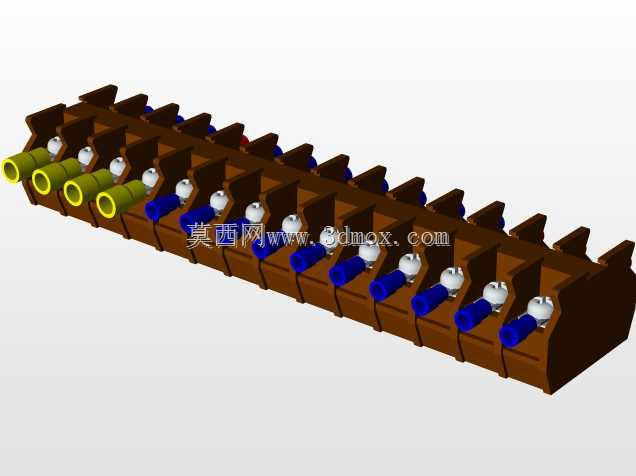

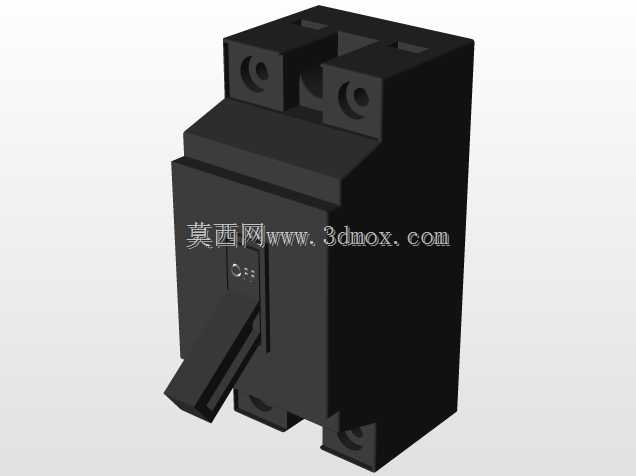

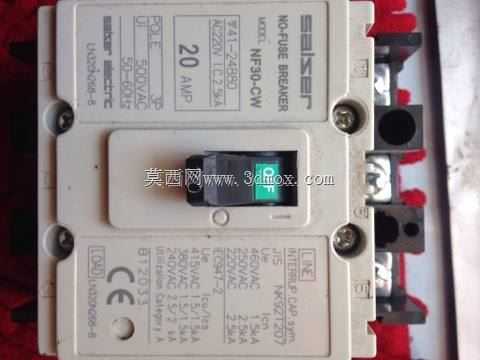

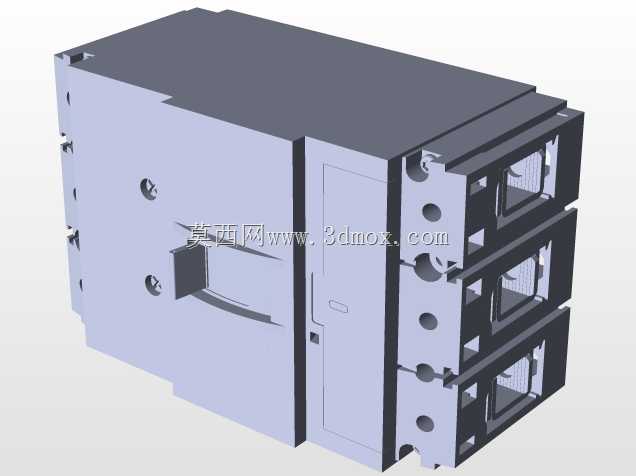

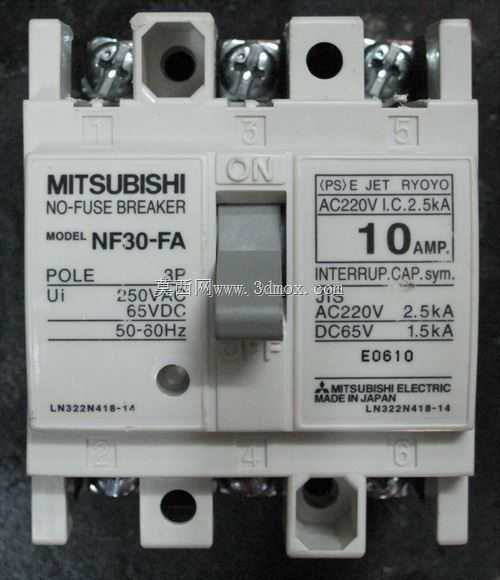

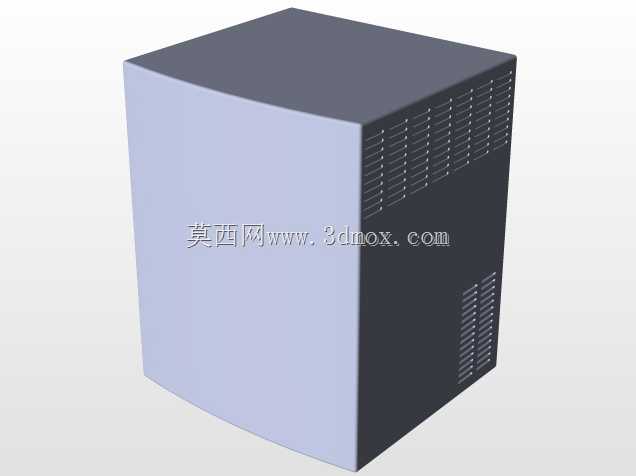

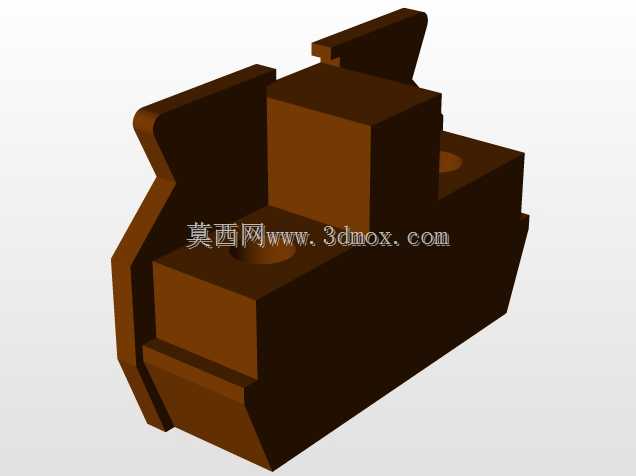

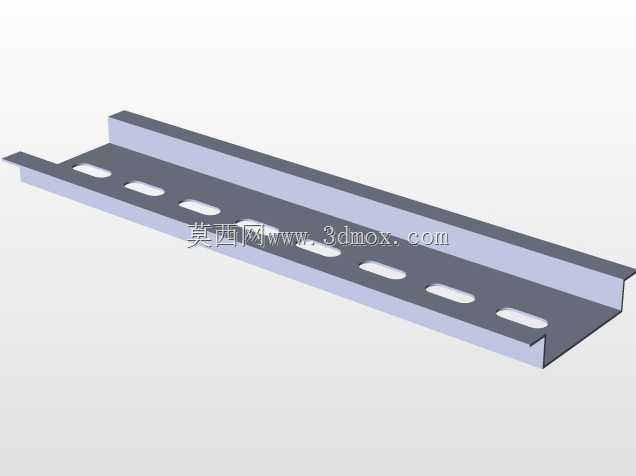

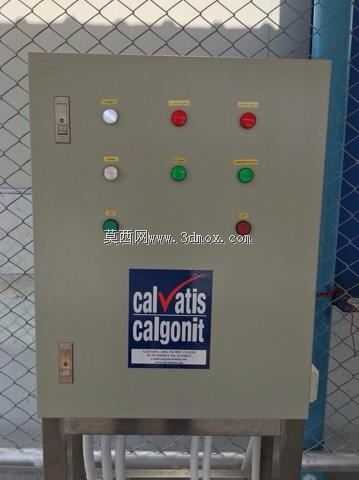

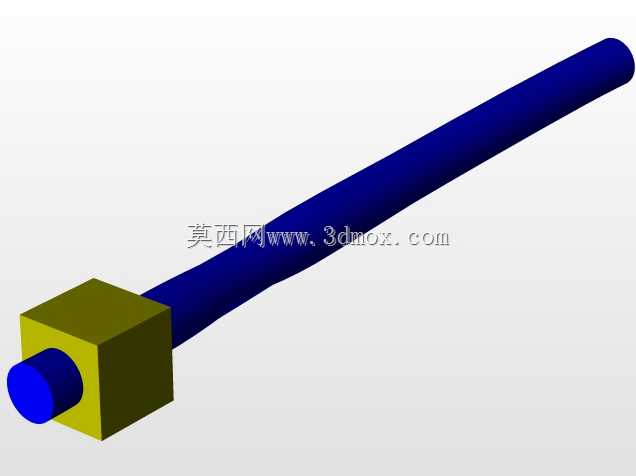

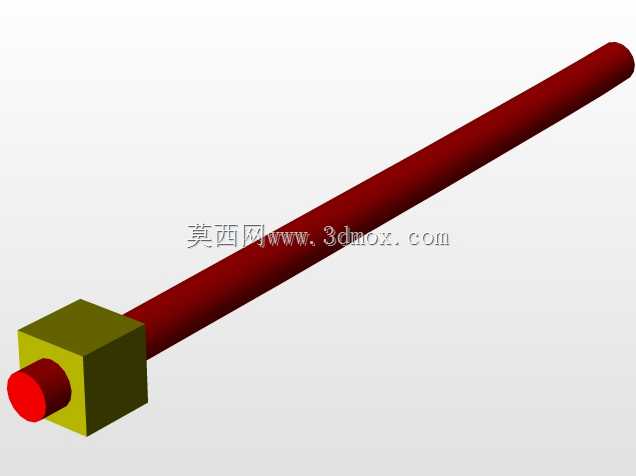

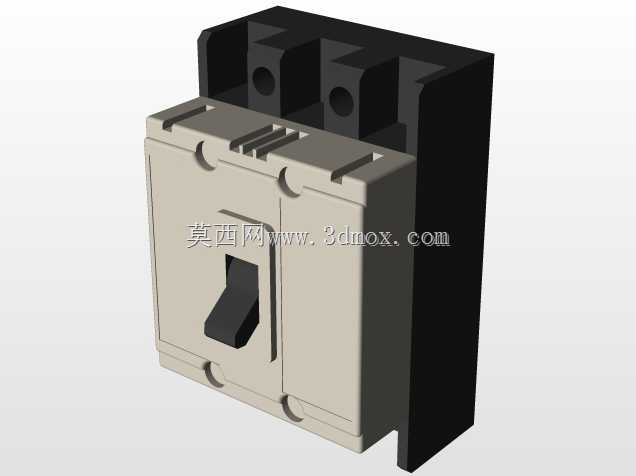

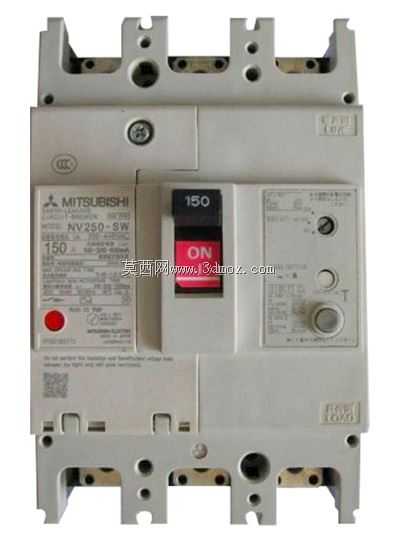

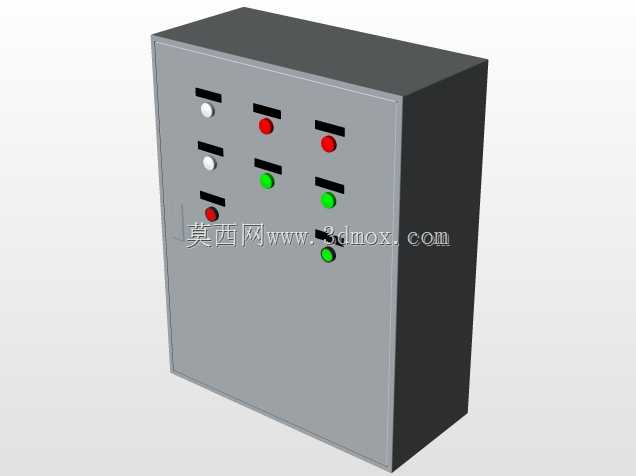

接线端子距离柜顶安装梁的间隙满足100mm以上的布线操作空间,方便大线径动力线缆的压接与固定,同时断路器的操作手柄高度处于柜内元件操作的舒适区间,日常维护断电时无需探身到柜内深处即可操作。断路器旁侧布置的是熔断器式隔离开关,作为分支回路的二级保护,针对不同功率的负载回路做独立分断,避免单一支路故障波及整套控制回路,其接线端采用下进上出的布线逻辑,和主回路的线缆走向保持一致,减少柜内线缆的交叉跨越,布线完成后整体走线横平竖直,既方便后续故障排查,也能降低线缆之间的电磁干扰。中部核心位置安装的是变频驱动单元,也就是整套结构里带操作面板的核心控制部件,其安装面和柜内安装板完全贴合,背部预留了20mm的散热间隙,这套电气控制集成结构,主要面向中小型工业设备的配电与逻辑控制场景,常见于车间单机设备配套电控柜、小型产线区段控制箱、商用机电设备内置动力控制单元这类应用场合,承担动力回路通断、负载逻辑切换、运行状态保护、电能变换输出的核心作用。整套结构的布局完全遵循低压电控柜的布线规范与安装逻辑,所有部件均采用标准导轨安装位设计,适配市面通用的35mmDIN导轨安装基准,安装时无需额外定制转接支架,可直接卡装固定,大幅降低现场装配的加工工作量。从结构排布来看,上层区域布置主回路分断元件,也就是塑壳断路器,作为整套控制回路的总电源输入分断与过载短路保护单元,其进出线端预留了足够的线缆弯曲空间,

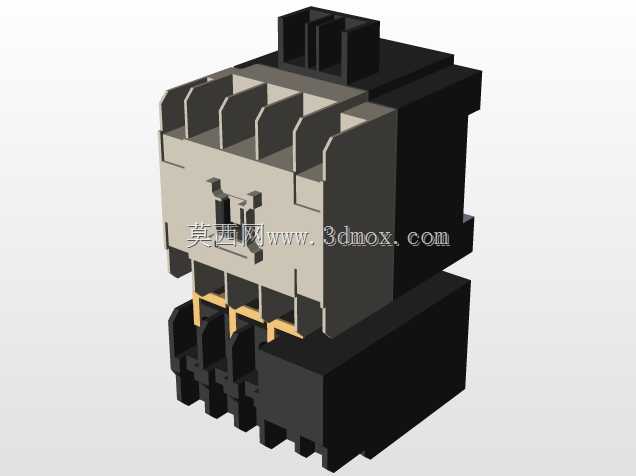

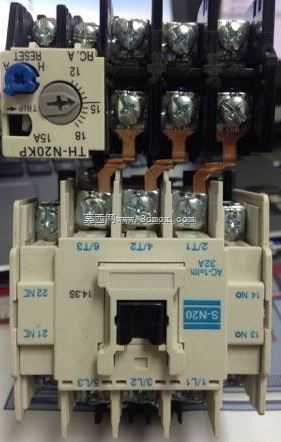

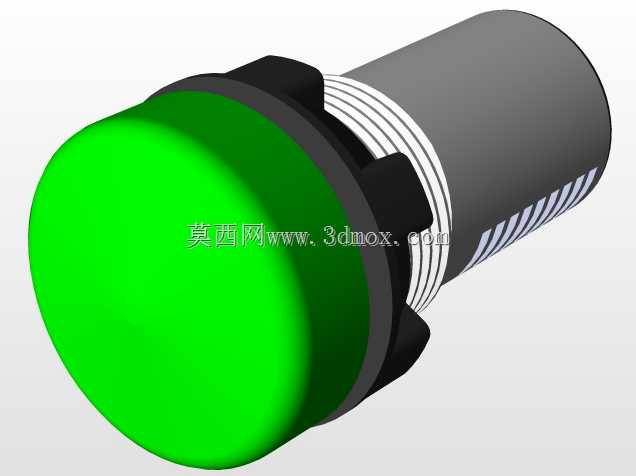

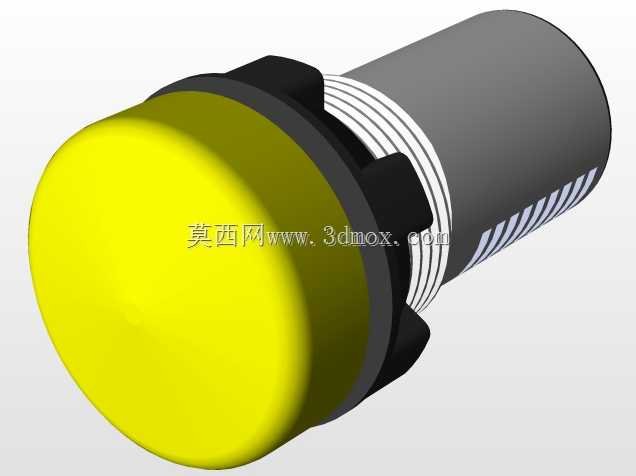

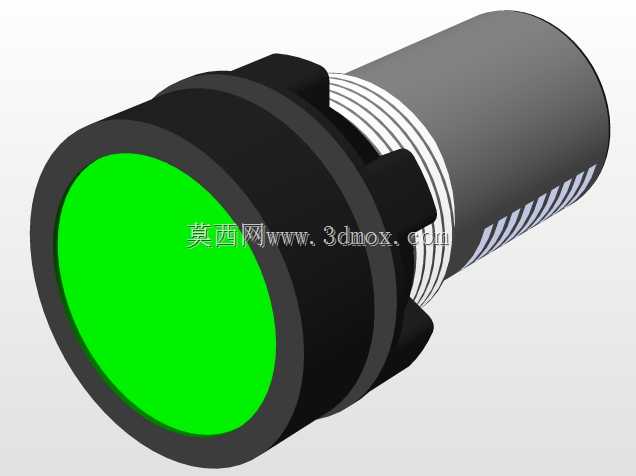

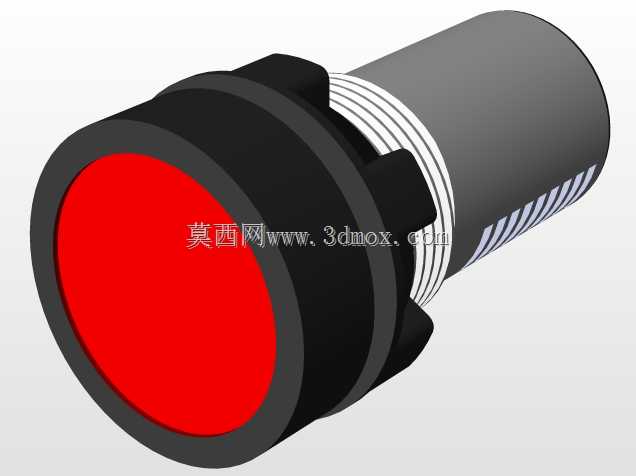

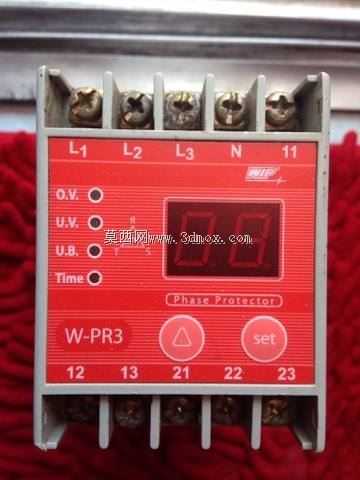

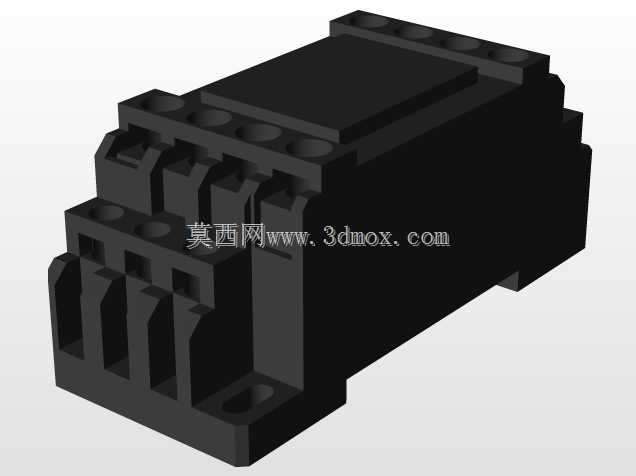

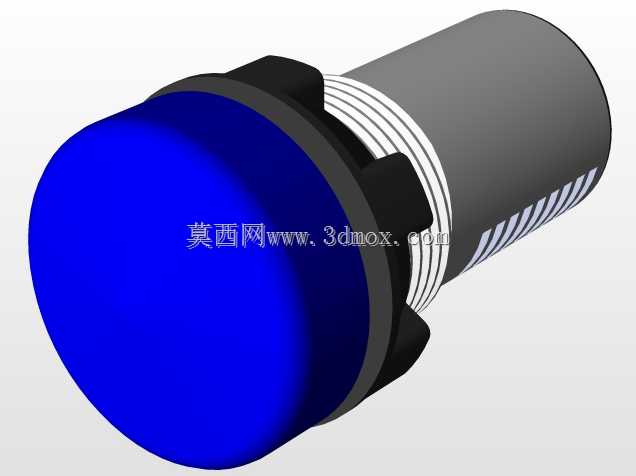

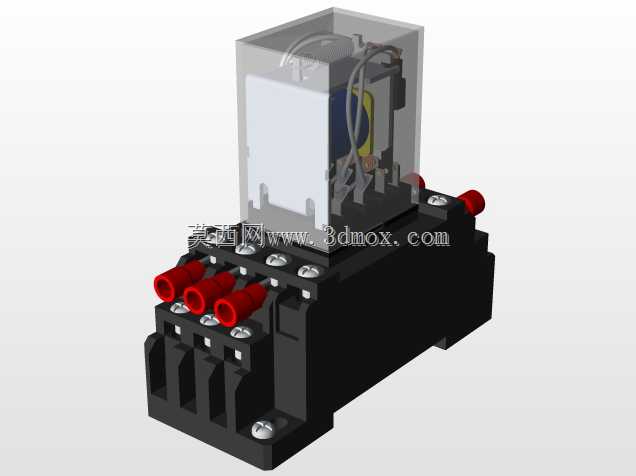

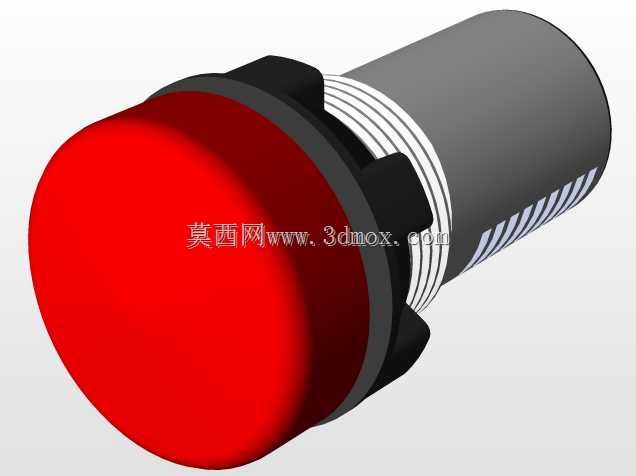

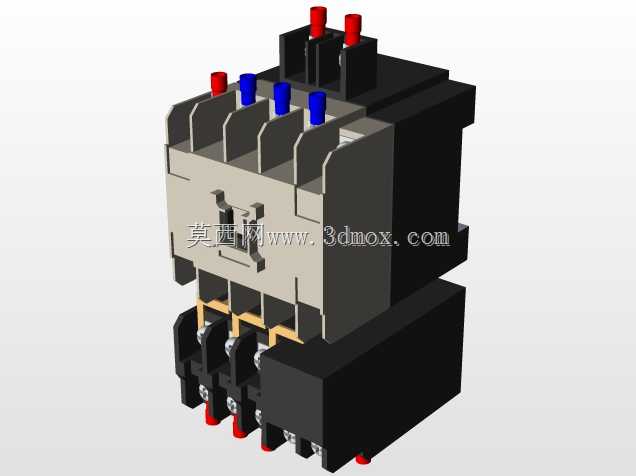

保证设备运行时热量能通过安装板自然传导散出,操作面板突出柜体安装面15mm,所有按键与旋钮的操作行程清晰,面板上的启停按钮、功能调节旋钮、状态显示屏都处于人眼站立观察的舒适视角,无需弯腰或垫脚即可查看运行参数、操作设备启停。变频单元旁侧布置的是电磁接触器,主要负责电机类负载的频繁通断控制,触点容量匹配常规3kW-7.5kW的三相异步电机负载,接触器的辅助触点预留了足够的扩展位,可根据后续功能需求加装延时头、辅助触点模块,无需更换主体元件即可扩展逻辑控制功能。接触器下方配套布置热继电器,作为电机负载的过载保护元件,其整定电流调节范围覆盖对应接触器的适配电流区间,复位按钮突出于元件正面,故障触发后可快速手动复位,减少停机维护时间。

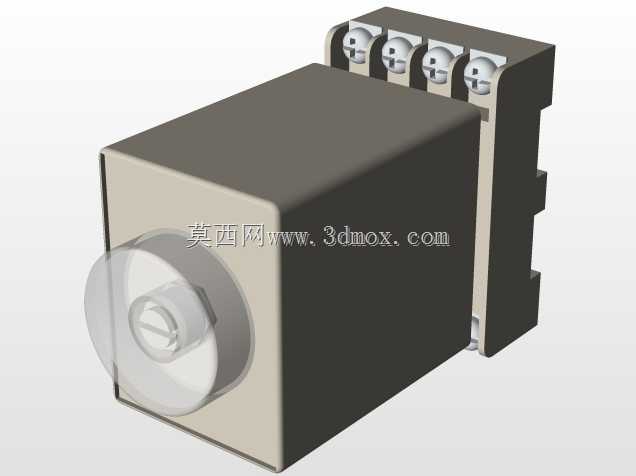

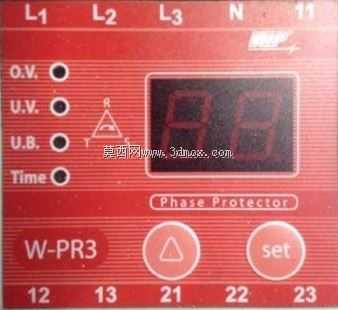

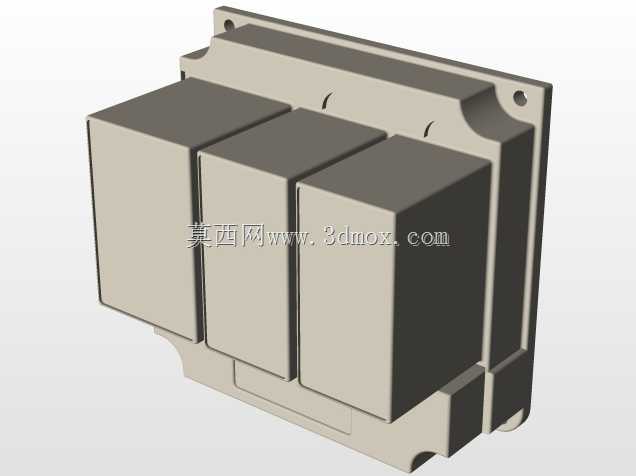

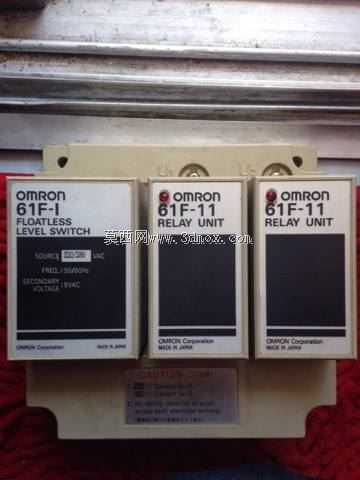

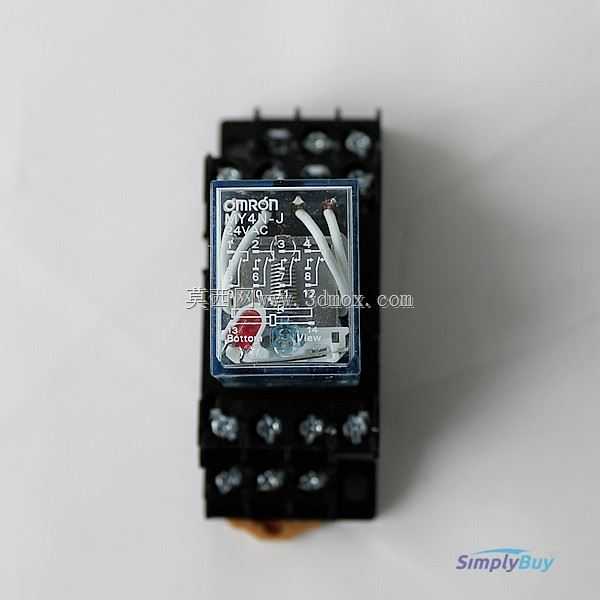

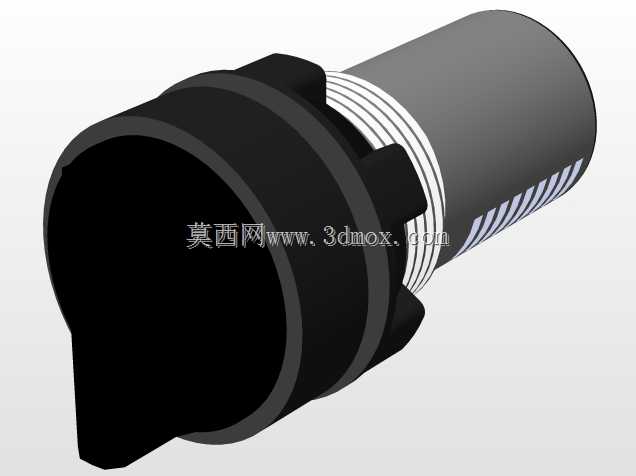

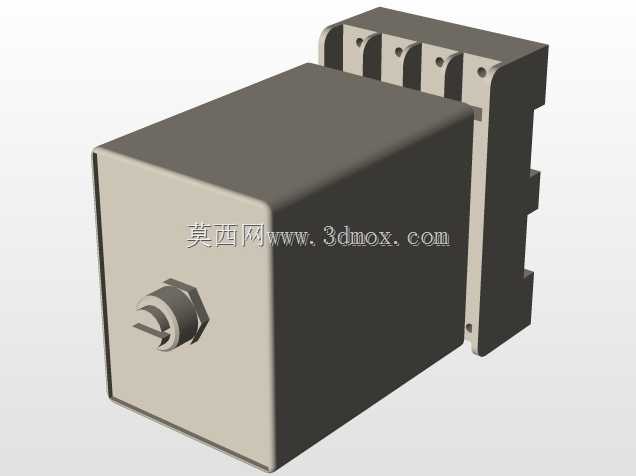

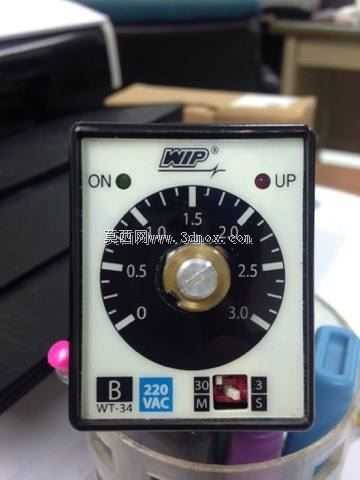

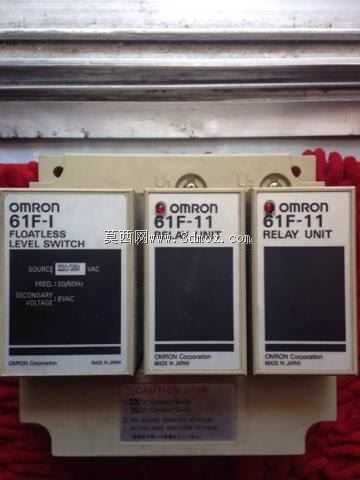

在控制回路的辅助区域,布置了旋钮式选择开关与时间定时器,选择开关负责手动/自动模式的回路切换,不同档位的触点通断逻辑清晰,旋钮的操作力矩适中,不会出现误碰切换档位的情况;定时器负责时序逻辑控制,可根据工艺需求设置延时通断、周期循环等时间逻辑,适配需要定时运行、顺序启动的设备工况。整套结构里的逆变器单元,主要负责将柜内直流母线电压转换为特定电压等级的交流输出,给柜内的辅助控制回路、散热风扇、传感单元供电,其安装位置远离主回路的大电流布线区域,输入输出端都预留了屏蔽线缆的接地位置,可有效降低主回路通断时产生的电磁干扰对弱电控制回路的影响。从安装边界来看,整套元件集成后在安装板上的占用区域横向宽度不超过600mm,

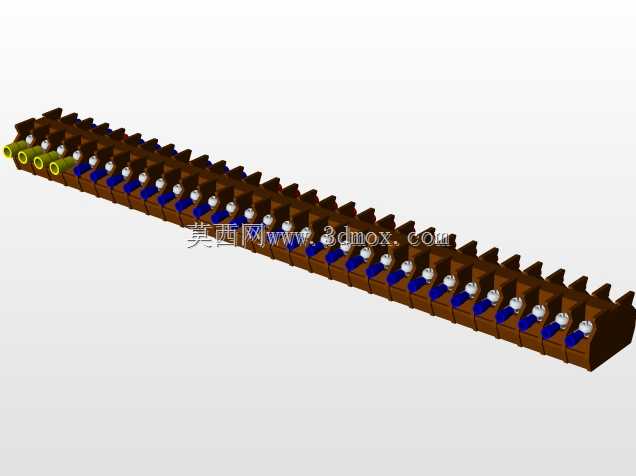

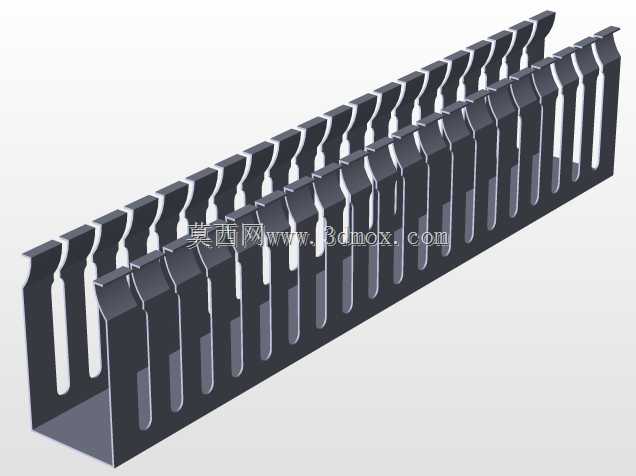

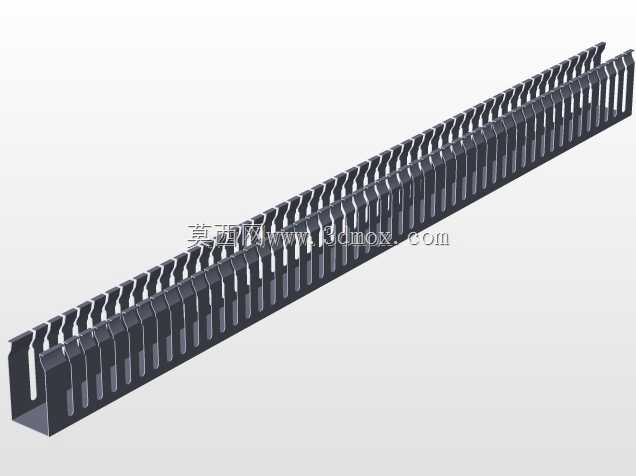

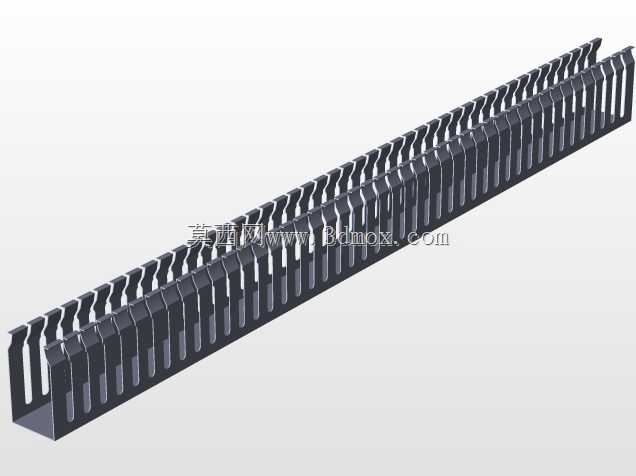

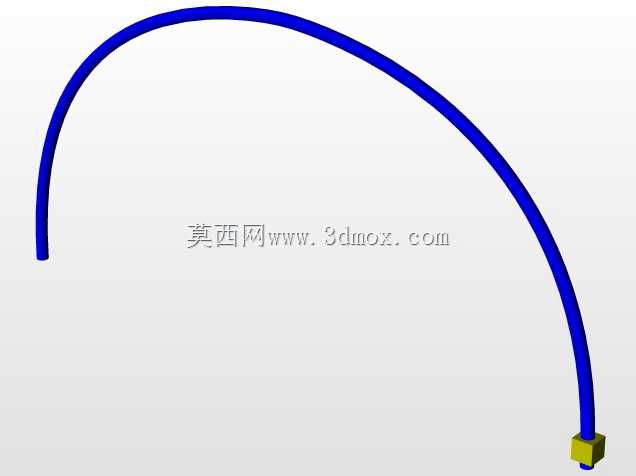

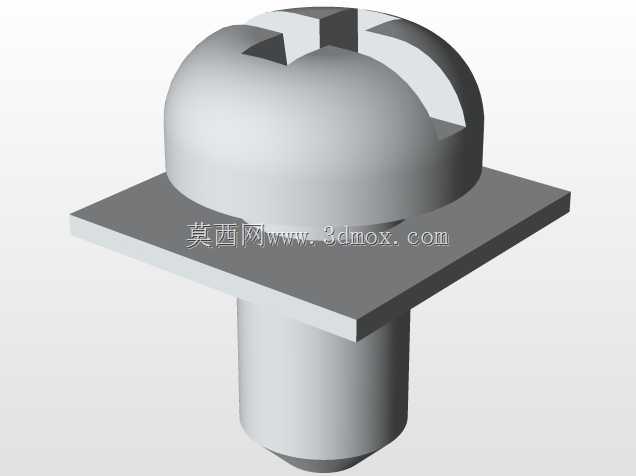

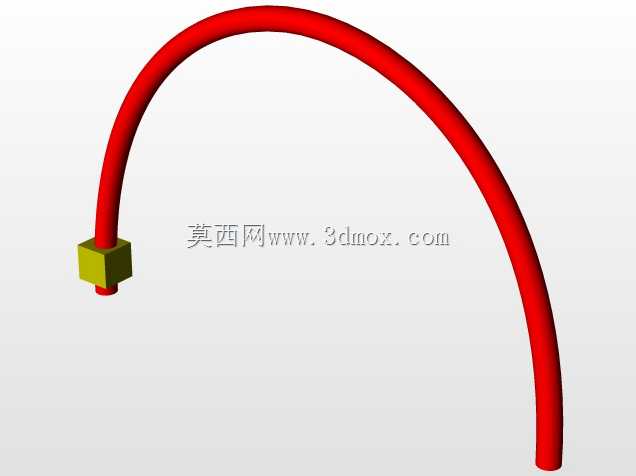

纵向高度不超过800mm,适配深度200mm以上的标准壁挂式电控柜安装,所有元件的接线端距离柜侧走线槽的间隙保持在30mm以上,方便线缆从走线槽引出后直接接入端子,无需额外弯折线缆。元件之间的电气间隙满足低压电控设备的安全规范,不同电位的裸露带电部件之间的间隙不小于12mm,爬电距离不小于20mm,即使在多粉尘、轻度潮湿的工业车间环境下,也能避免出现爬电击穿、短路故障。在结构设计的细节上,所有元件的固定卡扣都做了防松设计,长期运行在设备振动工况下也不会出现松脱移位,重型元件比如变频单元、主断路器都额外增加了固定螺丝点位,不仅仅依靠导轨卡扣承重,避免设备运输、运行振动过程中元件滑落。布线时所有动力回路与控制回路分槽布置,强电线缆与弱电线缆之间保持至少100mm的间距,交叉位置采用金属隔板做屏蔽处理,最大程度降低电磁干扰对控制信号的影响,保证设备运行的稳定性。这套集成结构的建模完全还原了实际元件的安装尺寸、接线位置、操作空间,在做电控柜设计时可直接导入装配,提前验证布局合理性、布线空间是否充足,避免实际装配时出现元件干涉、操作空间不足、布线困难的问题,大幅缩短电控柜的设计与装配调试周期。
