田宫型公母对插线束连接器设计

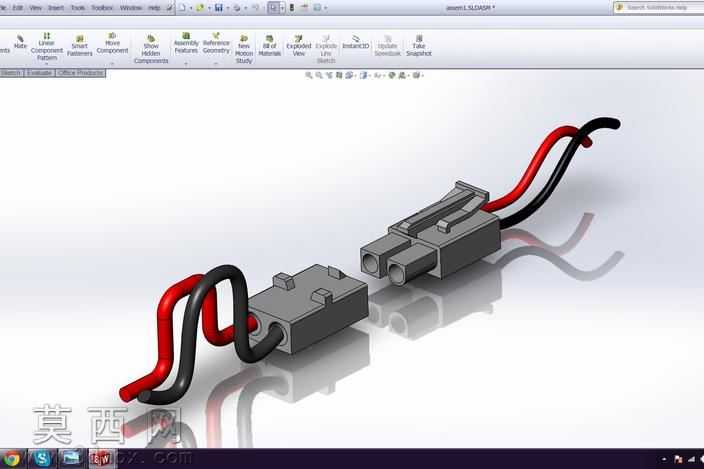

本款田宫型连接器采用三维参数化建模方式完成整体设计，建模过程中首先梳理连接器的核心功能逻辑，明确公头母头的对插定位关系、端子与线束的连接固定结构，先绘制二维草图标注各部位的尺寸公差，再通过拉伸、切除、倒角等基础特征构建塑胶壳体的主体结构，壳体表面的防滑卡扣、定位凸台、防呆槽位均通过精细特征建模实现，确保公母头对插时能够精准对位，不会出现插反、松脱的问题。线束部分采用扫掠特征完成红黑两根导线的造型，模拟真实线束的自然弯曲弧度，导线与壳体尾部的连接位置做了密封过渡结构的建模，还原实际产品的尾部固定形态。材质渲染阶段，塑胶壳体选用哑光深灰工程塑料材质，调整材质的粗糙度、反光度参数还原普通接插件塑胶件的真实质感，导线部分分别赋予红色、黑色的PVC绝缘材质，添加轻微的表面反光效果模拟线材外皮的质感，场景中添加柔和的环境光与定向补光，开启软阴影效果，让连接器在反光地面上呈现自然的倒影，提升整体渲染的真实感。结构设计上重点考量接插件的插拔手感与连接可靠性，公头内部的插针基座与母头内部的夹持端子结构做了适配设计，保证插合后接触电阻稳定，壳体外侧的弹性卡扣在插合到位后会自动卡入母头的卡槽内，防止使用过程中受外力拉扯出现松脱断电的情况，尾部的线束出线位置做了圆弧过渡处理，避免线束反复弯折时出现外皮破损的问题。整体设计完全还原田宫型连接器的实际尺寸与结构特征，可用于电子设备接线方案的演示、产品装配模拟以及相关连接件的设计参考，建模过程中保留了各特征的参数化属性，可根据实际使用需求调整壳体尺寸、线径规格、插针数量等参数，适配不同的接线场景。
