摆线针轮CYCRODRIVE传动机构结构

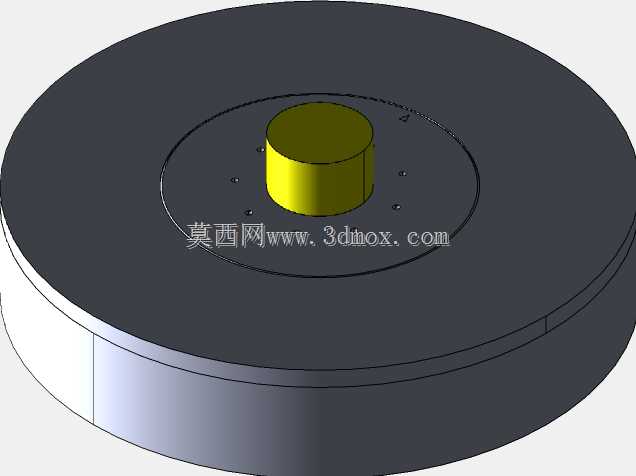

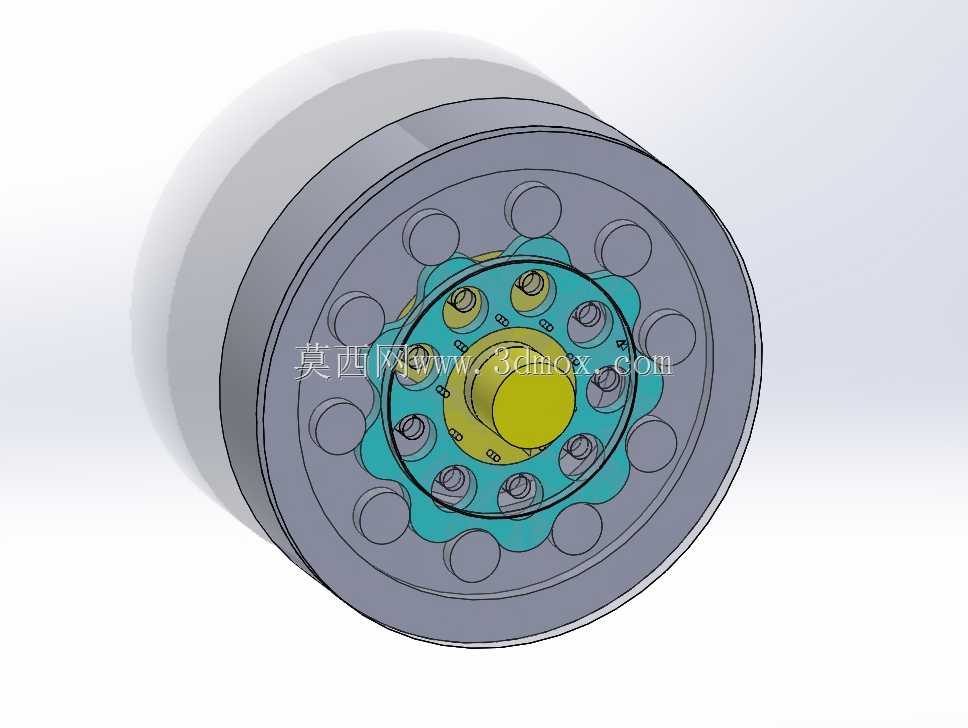

　　在工业传动场景里，大传动比、小体积的减速需求长期存在，常规行星减速结构在高过载、低背隙要求的工况下，往往需要多级串联才能达到目标传动比，不仅轴向尺寸被拉长，传动链的累积误差也会进一步放大，而摆线针轮结构的CYCRODRIVE传动机构，恰好能在单级结构下实现大减速比输出，同时兼顾抗冲击载荷的能力，在伺服传动、机器人关节、精密输送设备的驱动端都有广泛适配空间。从实际使用场景来看，这类传动机构常被布置在驱动电机与执行终端之间，输入端连接高速运转的电机轴，通过偏心结构带动摆线轮做平面摆线运动，配合周向均匀布置的圆柱针齿销，将高速低扭矩的输入转化为低速大扭矩的输出，相比普通齿轮减速，单级传动比就能覆盖常规多级行星减速的参数范围，

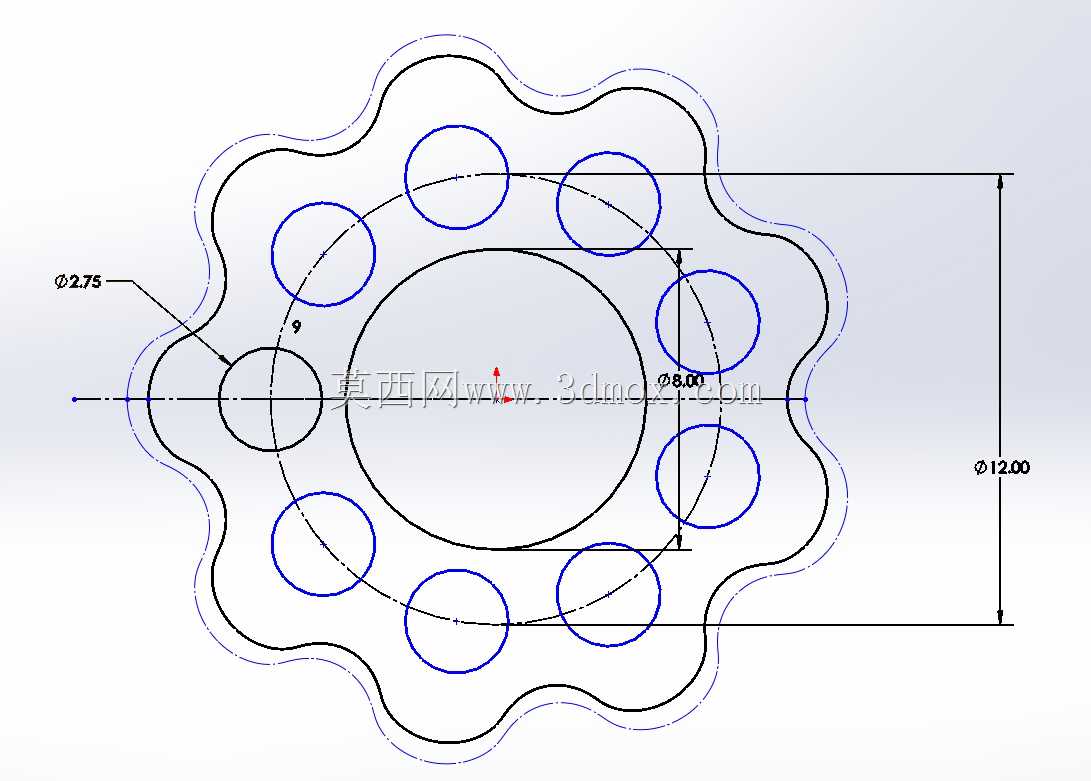

　　同时啮合齿数多，运行过程中同时参与受力的齿对数占比高，瞬时过载能力远高于普通渐开线齿轮结构，在频繁正反转、存在冲击载荷的工位上，零件失效概率更低。从设计逻辑上拆解这套结构，首先要确定核心的传动比参数，摆线轮的齿廓是短幅外摆线的等距曲线，设计时需要先选定针齿中心圆直径，也就是图中标注的Φ120mm尺寸，这个尺寸直接决定了整套机构的径向安装边界，是选型时首先要核对的安装参数；针齿销的直径选定为Φ27.5mm，周向均匀布置在针齿壳的内圈，针齿销的数量与摆线轮的齿数差固定为1，这个齿数差是单级摆线传动实现大减速比的核心，差齿越少，同尺寸下能实现的传动比越大，但对应的齿廓曲率半径也会越小，加工时的工艺难度、运转时的接触应力都会随之上升，

　　设计时需要平衡传动比需求与零件加工、寿命的关系。摆线轮中心的Φ60mm内孔是配合偏心输入轴的安装位，偏心轴的偏心距直接决定摆线轮的摆动幅度，偏心距过大会导致摆线轮运动过程中惯性力增大，高速运转时振动加剧，偏心距过小则会让齿面啮合的滑动率上升，传动效率下降，设计时需要结合输入转速、额定输出扭矩反复校核偏心距参数，同时在偏心轴的两个偏心套位置布置轴承，抵消摆线轮摆动产生的不平衡力，降低整机运行的振动噪声。安装边界方面，这套机构的径向最大尺寸由针齿壳的外轮廓决定，也就是摆线齿形的最大外圆尺寸，轴向尺寸则由输入轴、摆线轮、输出机构的堆叠厚度决定，相比同参数的行星减速器，径向尺寸略大但轴向尺寸能缩短30%以上，适合安装空间轴向受限、

　　径向有富余的设备工位。输出端通常采用销轴式输出机构，沿圆周均匀布置的输出销插入摆线轮对应的销孔内，将摆线轮的低速自转运动传递给输出轴，销孔与输出销之间需要预留合理的配合间隙，既要补偿加工与装配的形位误差，也要避免间隙过大导致输出端回转背隙超标，影响精密传动的定位精度。在实际选型适配时，除了核对安装尺寸，还要关注针齿销与摆线轮齿面的接触强度，因为摆线传动的受力是多齿同时分担，常规工况下齿面接触应力远低于材料许用值，但在重载冲击工况下，需要对最靠近受力方向的几对啮合齿做接触应力校核，避免局部应力过大导致齿面点蚀、针齿销变形。另外这类结构的润滑设计也很关键，因为摆线轮与针齿销之间、输出销与销孔之间都存在相对滑动，需要在壳体内填充适配黏度的润滑脂，或者采用稀油润滑，在高速输入的工况下还要考虑润滑油的搅动损失，合理设计油道与密封结构，避免长期运转出现漏油、润滑不足导致的零件磨损加剧。从建模角度来说，摆线轮的齿廓生成是整个结构的建模难点，不能用普通圆弧或者样条曲线近似拟合，需要严格按照短幅外摆线的参数方程逐点计算坐标，再生成等距曲线得到准确的齿廓，否则加工出来的零件会出现啮合卡滞、传动不顺畅、背隙超标的问题；周向布置的针齿销、输出销都可以通过圆周阵列完成建模，阵列时要注意角度公差，保证每个销的位置度符合设计要求，避免装配时出现销孔错位的问题。
