带卡环NR型深沟球轴承结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:646088

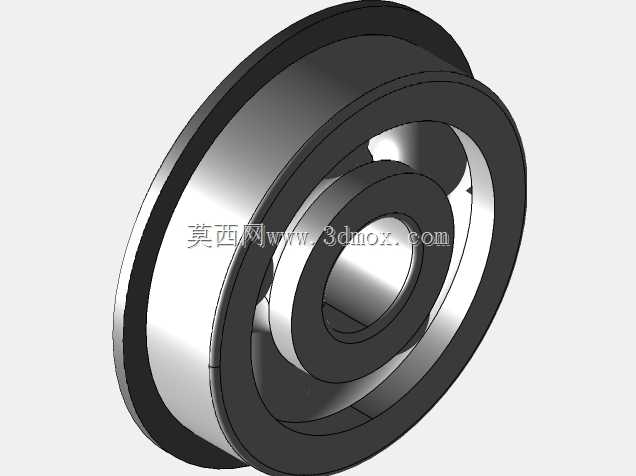

  • 带卡环NR型深沟球轴承结构设计

  在常规轴系支撑结构的设计选型中,带止动卡环的深沟球轴承是兼顾径向承载与轴向限位需求的常用零件,这类轴承的应用场景覆盖了从中小型电机输出端、小型传动箱中间轴、轻工输送设备托辊到家用机电产品旋转支撑的诸多领域,相比无卡环的标准深沟球轴承,其外圈集成的止动环槽与配套NR卡环可以直接在轴承座孔内完成轴向定位,省去了孔用弹性挡圈、轴承端盖压紧等额外限位结构的加工与装配工序,在轴向安装空间受限的紧凑型传动结构中优势十分明显。

  从实际功能特性来看,这款轴承的核心承载逻辑与标准63系列深沟球轴承保持一致,内圈与轴颈采用过盈配合随轴同步旋转,外圈与轴承座孔采用过渡配合提供固定支撑,中间的钢球沿内外圈滚道做滚动摩擦,主要承受径向载荷,同时也可以承受一定程度的双向轴向载荷,适配中等转速的旋转工况。外圈上加工的止动环槽位于外圈非基准端面侧,配套的NR型卡环卡入环槽后,卡环外径大于轴承外圈外径,装配时卡环抵靠在轴承座孔的台阶端面,即可限制轴承外圈在工作过程中的轴向窜动,避免轴系因正反转切换、冲击载荷带来的轴向位移,同时也能简化轴承座的孔系加工,不需要额外加工挡圈槽或者预留端盖安装的空间。

  在结构设计的细节处理上,这类带卡环轴承的建模需要重点把控几个关键尺寸的配合关系:首先是内圈内孔直径为10mm,适配直径10mm的光轴轴颈,内圈与轴的配合公差通常选取k6级过盈配合,保证旋转过程中内圈与轴无相对滑动;轴承整体外径为35mm,对应轴承座孔的加工公差通常选取H7级过渡配合,保证外圈安装后不会出现周向转动;轴承总宽度为11mm,其中外圈的环槽位置距离外圈端面的尺寸、环槽的深度与宽度需要与NR卡环的截面尺寸完全匹配,卡环安装后突出外圈表面的高度需要控制在合理范围,既能够有效抵靠座孔台阶实现限位,又不会因为突出量过大导致装配时卡环被剪切变形。内外圈的滚道曲率半径需要与钢球直径匹配,通常滚道曲率略大于钢球半径,保证钢球与滚道的接触应力分布在合理区间,同时滚道的粗糙度、形位公差要求与标准深沟球轴承一致,保证旋转过程的平稳性。保持架采用浪形冲压保持架结构,兜孔均匀分隔钢球,避免钢球之间直接接触产生摩擦磨损,保持架的内径与内圈外径、外径与外圈内圈之间预留足够的间隙,避免旋转过程中出现擦碰。

  从安装边界的角度考量,选用这款轴承时需要在轴承座孔上加工对应的定位台阶,台阶的内径需要小于卡环的外径,同时大于轴承外圈的外径,保证卡环能够完全抵靠在台阶端面上,台阶的轴向位置需要根据轴承的安装位置精确计算,保证轴承装配到位后,卡环刚好贴合台阶面,既不会因为间隙过大导致轴系存在窜动量,也不会因为过压导致卡环被挤压变形。轴颈上需要加工对应的轴肩来定位轴承内圈,轴肩的高度不能超过内圈的倒角高度,方便后续轴承拆卸时拉马能够勾住内圈端面。在装配流程上,通常先将NR卡环卡入外圈的环槽内,确认卡环完全卡入槽底无松动后,再将轴承整体压入轴承座孔,直到卡环抵靠座孔台阶,之后再将轴压入轴承内孔,整个装配过程需要避免直接敲击卡环或者钢球部位,防止卡环变形或者钢球、滚道出现压痕影响旋转精度。

  在实际工况适配中,这类带卡环的轴承特别适合轴向空间紧凑、无法布置复杂轴向定位结构的场景,比如小型齿轮箱的输入输出轴支撑,采用这类轴承可以将轴承座的轴向长度压缩15%左右,同时减少端盖、密封垫片等零件的数量,降低整体装配成本。在一些存在小幅轴向冲击的工况下,卡环的限位能力可以满足常规的轴向载荷承载需求,不需要额外设计轴向锁紧结构,不过在重载轴向冲击的工况下,还是需要配合轴用挡圈或者锁紧螺母来提升轴向承载能力,避免卡环受力过大脱出环槽。建模过程中需要注意卡环的开口间隙设计,保证卡环具备足够的弹性能够顺利卡入环槽,同时卡环的自由状态外径需要大于座孔台阶内径,装配后卡环始终处于轻微张紧状态,不会因为振动出现松脱。另外,轴承的密封结构如果采用双面防尘盖设计,防尘盖与内圈外径之间的间隙需要控制在合理范围,既能够阻挡外部灰尘进入轴承内部,又不会因为接触过紧增大旋转阻力,适配无额外润滑补充的终身润滑工况。
