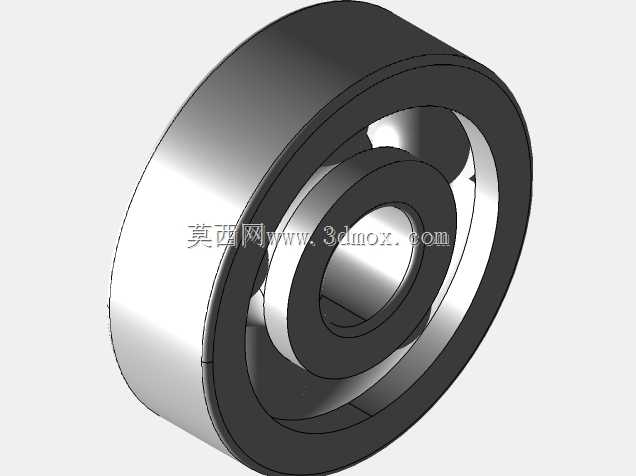

NTNU6300深沟球轴承三维结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，这款6300规格的轴承模型，完整还原了实体零件的所有结构细节，可直接用于设备装配干涉校验、运动仿真验证环节。从实际应用场景来看，这类小尺寸深沟球轴承常被用在小型电机输出端、家电传动辊轴、办公设备走纸机构、小型水泵转轴、电动工具旋转支撑等位置，主要承担径向载荷，同时也可承受一定数值的双向轴向载荷，在转速较高、轴向窜动需要限制的工况下，相比同内径的其他系列轴承，6300系列的承载能力更强，适配的轴系刚性更好。

　　从结构设计逻辑来看，该模型完整构建了内圈、外圈、滚动体、保持架四个核心组成部分，内圈与轴采用过盈配合安装，内圈的滚道曲率与滚动体球面曲率匹配，保证滚动体在滚道内顺畅滚动的同时，不会出现卡滞或窜动；外圈与安装座孔采用过渡或间隙配合，根据不同的工况需求，外圈可设计为固定或随动形式。滚动体采用标准钢球规格，沿滚道周向均匀排布，保持架的兜孔结构完整包裹每颗钢球，将相邻钢球均匀分隔，避免钢球之间直接接触产生摩擦磨损，同时引导钢球在正确的滚道位置运行，优化轴承内部的润滑脂留存空间。

　　从安装边界尺寸来看，该轴承内径为10mm，适配直径10mm的光轴安装，轴肩的设计高度需要低于内圈的挡边高度，保证轴承安装到位后，轴肩不会与保持架产生运动干涉；轴承外径为35mm，适配安装座的孔直径为35mm，座孔的挡肩高度同样需要低于外圈挡边高度，方便后续轴承拆卸维护；轴承整体宽度为11mm，安装时需要预留对应的轴向空间，同时要考虑密封件、锁紧挡圈等配套零件的轴向尺寸，避免装配后出现轴向间隙过大或预紧过度的问题。

　　在实际设备设计过程中，这类标准件的三维模型不需要工程师从零绘制，直接调用准确的标准模型可以大幅提升装配设计的效率，同时避免因手动绘制出现尺寸偏差，导致后续加工装配时出现配合问题。该模型的所有配合面都做了准确的公差参考还原，内圈内径、外圈外径的尺寸公差符合深沟球轴承的标准公差等级，滚道的粗糙度、形位公差都在模型的结构细节中有所体现，工程师在做有限元受力分析时，可以直接基于该模型划分网格，模拟不同载荷、转速下的轴承应力分布、变形量，提前验证轴系设计的可靠性。

　　在日常的设备维护场景中，这类轴承的失效形式多为滚道疲劳剥落、保持架断裂、润滑脂干涸，设计时需要根据轴承的运行转速、载荷大小、工作环境温度，选择合适的润滑方式与密封结构，该模型预留了密封件的安装位置，可根据需求加装接触式或非接触式密封圈，阻挡外界粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏，延长轴承的实际使用寿命。在装配工艺设计中，该模型可用于模拟轴承的压装过程，验证压装工装的尺寸是否合理，避免压装时压力直接作用在滚动体上，导致轴承滚道出现压痕，影响后续运行精度与使用寿命。
