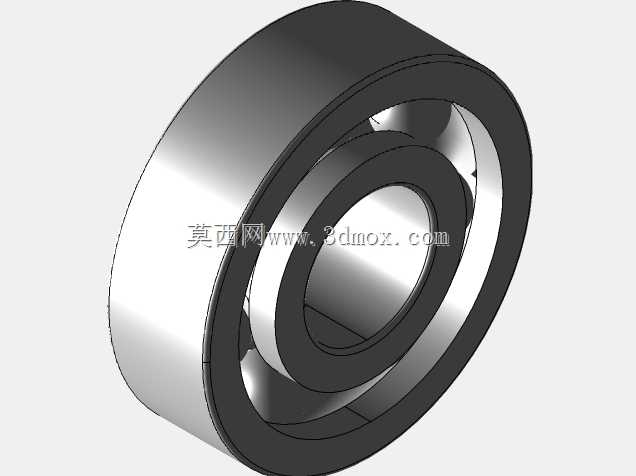

NTNU6000深沟球轴承10x26x8规格结构

　　在各类轻载旋转传动机构的设计选型中，小尺寸深沟球轴承始终是支撑旋转轴系、降低运动摩擦阻力的核心基础零件，本次涉及的10x26x8规格深沟球轴承，适配内径10mm的转轴安装需求，广泛应用在小型电机输出端、精密仪器传动辊、办公设备走纸机构、小型家电旋转组件、通讯设备调谐结构等对安装空间有严格限制的场景中。这类轴承的核心功能是在承担径向载荷的同时，可承受一定比例的双向轴向载荷，在轴系运转过程中，将轴与轴承座之间的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低传动过程中的能量损耗与零件磨损速率，保障旋转机构长期运转的精度稳定性。

　　从结构设计逻辑来看，该轴承采用典型的深沟球轴承构型，由内圈、外圈、一组钢质滚动体、冲压保持架四个核心部分组成，内圈与转轴采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡配合起到固定支撑作用，滚动体均匀分布在内圈与外圈的弧形滚道之间，保持架的作用是将相邻滚动体均匀分隔，避免滚动体在运转过程中相互接触碰撞产生额外摩擦与磨损，同时引导滚动体在滚道内顺畅循环滚动。设计过程中需要严格控制滚道的曲率半径与滚动体直径的匹配度，滚道曲率通常取滚动体直径的51.5%-53%区间，既保证滚动体与滚道有足够的接触面积承载载荷，又避免接触面积过大导致摩擦阻力升高、运转温升过快的问题。

　　从安装边界尺寸来看，该轴承的公称内径为10mm，对应适配的转轴轴颈直径公差需选取k6级精度，保障内圈与轴的配合紧密度，防止轴运转过程中与内圈出现相对滑动产生跑圈磨损；公称外径为26mm，对应轴承座孔的公差选取H7级精度，既保证外圈安装时的定位精度，又避免外圈过盈量过大导致轴承内部径向游隙被过度压缩，引发运转卡滞、温升异常问题；轴承公称宽度为8mm，安装时轴肩与座孔的挡肩高度需要严格控制，轴肩最大高度不超过2mm，座孔挡肩最大高度不超过2.5mm，避免挡肩过高接触到轴承密封圈或保持架，造成运转干涉，同时挡肩需要设计足够的过渡圆角，圆角半径不超过0.3mm，防止圆角过大导致轴承端面无法与挡肩紧密贴合，出现安装定位偏差。

　　在实际工程应用中，这类小尺寸深沟球轴承的径向额定动载荷约为4.5kN，径向额定静载荷约为1.9kN，适配的轴系最高运转转速在脂润滑条件下可达20000r/min以上，油润滑条件下可进一步提升至26000r/min，能够覆盖绝大多数小型轻载旋转机构的转速需求。设计选型时需要注意，当轴系存在较大的轴向载荷分量时，需要校核轴承的轴向承载能力，当轴向载荷超过额定静载荷的1/4时，需要考虑增大轴承规格或选用角接触球轴承替代，避免滚道与滚动体接触应力过大出现早期点蚀失效。同时在装配过程中，需要采用专用套筒顶住轴承内圈端面进行压装，禁止通过敲击外圈的方式将轴承压装到轴上，避免滚动体与滚道受到冲击载荷产生压痕，导致轴承运转时出现异响、振动超差的问题。

　　针对不同的应用场景，该规格轴承还可以根据使用需求选配不同的密封结构，在粉尘较多、存在少量液体飞溅的场景下，可以选用带双面橡胶密封圈的构型，密封圈与内圈外圈的密封槽紧密配合，能够阻挡外部粉尘、水汽进入轴承内部，同时防止轴承内部的润滑脂泄漏，实现长期免维护的使用效果；在洁净度较高、转速要求更高的场景下，可以选用开式无密封构型，装配时填充适配的高速润滑脂，进一步降低密封件带来的摩擦阻力，提升轴系的运转效率。在三维建模过程中，需要准确还原滚道的弧形轮廓、滚动体的球形曲面、保持架的兜孔结构，同时预留出安装时的公差间隙，避免模型装配时出现干涉问题，为后续的轴系干涉检查、运动仿真分析提供准确的模型基础。
