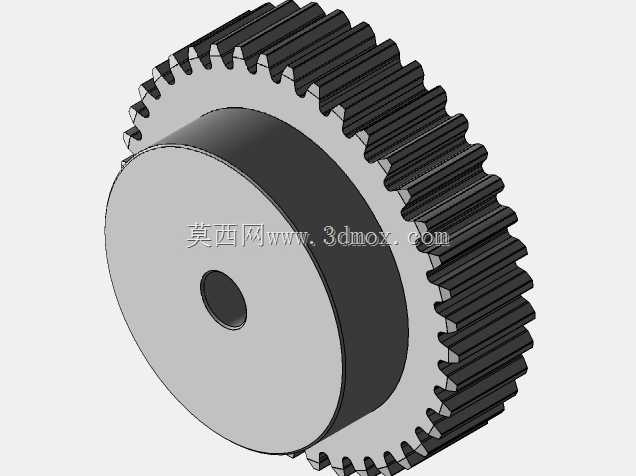

模数1.5直齿小齿轮传动零件结构

　　这款直齿小齿轮是机械传动系统中应用极为广泛的基础传动零件，在各类需要定传动比动力传递的场景中都能见到它的身影，从小型自动化输送线的动力分配单元，到桌面级精密设备的进给传动机构，再到小型工装夹具的动作执行端，这类小模数直齿轮都承担着核心的扭矩传递与转速匹配作用。不同于斜齿轮的轴向分力问题，直齿圆柱齿轮在啮合过程中不存在轴向载荷，对支撑轴承的选型要求更简单，安装调试的难度也更低，尤其适合轴向安装空间受限、无法承受额外轴向力的紧凑传动布局。

　　从实际使用场景来看，这类40齿的小模数直齿轮常作为减速传动组的从动轮使用，和同模数的小齿数主动轮配合，就能实现固定减速比的动力输出，比如在小型通讯设备的调谐机构、小型电动工具的减速箱、自动化设备的小型物料推送机构中，这类齿轮能够稳定传递额定扭矩，不会出现打滑丢转的问题，传动效率可以维持在较高水平。直齿的啮合形式也让这类齿轮的加工门槛更低，无论是滚齿、插齿还是线切割加工都能获得合格的齿形精度，后期维护更换的成本也更低，不需要配对研磨就能直接替换同参数的失效零件。

　　设计这款齿轮的时候，首先要明确传动链的载荷需求，模数1.5的选型本身就对应了轻载传动的工况，齿部的强度足够应对日常小型设备的扭矩传递需求，不会出现断齿、齿面过度磨损的问题。轮毂部分做了台阶式的结构设计，一侧的凸台结构既可以作为齿轮安装时的轴向定位面，和安装基座的端面贴合就能快速确定轴向安装位置，不需要额外加装定位轴套，也能提升齿轮整体的结构刚度，避免薄幅板齿轮在传递扭矩时出现幅板变形的问题。中心的安装孔直径8mm，属于标准的小型轴径适配尺寸，能够和市面上常见的8mm直径光轴、输出轴直接配合，安装时可以通过顶丝、键连接或者过盈配合的方式实现周向固定，适配不同的安装固定需求。

　　从安装边界来看，这款齿轮的齿顶圆尺寸经过精确计算，和相邻传动件的中心距可以按照标准直齿轮中心距公式直接核算，不需要做变位修正就能获得合适的齿侧间隙，既不会因为间隙过大出现传动回程误差，也不会因为间隙过小导致啮合卡滞、运转噪音过大的问题。齿轮的轴向厚度经过优化，既保证了足够的齿面啮合接触面积，让齿面接触应力控制在材料许用范围内，也不会占用过多的轴向安装空间，适合在紧凑的设备腔体内部布置。齿端部分做了微小的倒角处理，既可以去除加工产生的毛刺，避免安装时划伤操作人员或者配合零件，也能在齿轮啮合入位时起到导向作用，降低装配时的对中难度。

　　在实际选型搭配时，只要是同模数的直齿轮，无论齿数多少都能和这款齿轮正确啮合，设计人员可以根据需要的传动比灵活搭配主动轮齿数，不需要重新调整中心距的加工尺寸，大幅降低了传动箱体的设计加工成本。齿轮的基体结构采用一体化设计，没有拼接、焊接的结构，整体的力学性能更均匀，在长期交变载荷作用下不会出现连接部位失效的问题。齿面的加工精度满足一般工业设备的传动需求，运转过程中的传动噪音控制在合理范围内，不需要额外做降噪处理就能满足多数民用、工业小型设备的使用要求。对于结构设计从业者来说，这类标准参数的直齿轮模型可以直接调用到自己的设计方案中，不需要从零开始绘制齿形，只需要根据实际安装需求微调中心孔、轮毂尺寸就能快速完成传动部分的设计，大幅缩短设计周期，也能避免自行绘制齿形时出现的齿形误差、参数错误等问题，提升设计的可靠性。
