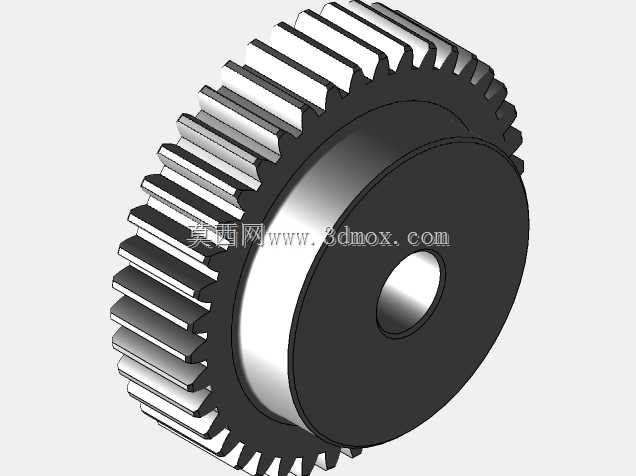

模数1.5四十齿凸台型正齿轮传动件

项目分类:齿轮 发布时间:2022-06-09 ID:646095
  • 模数1.5四十齿凸台型正齿轮传动件

  这款直齿圆柱齿轮是机械传动系统里应用极广的基础动力传递零件,日常在轻工输送设备、小型自动化装配线、精密检测工装、非标自动化模组里都能见到同规格产品的身影,核心作用是在平行轴之间传递恒定转速比的旋转扭矩,不会像斜齿轮那样产生轴向分力,对支撑轴承的轴向载荷要求更低,适配多数中低速、中等负载的传动场景。从结构设计来看,这款齿轮采用带轮毂凸台的结构形式,中间的安装孔为光孔设计,可根据实际装配需求加工键槽或者配合顶丝实现与传动轴的周向固定,轮毂凸台的厚度经过匹配计算,既保证了与轴配合的接触长度,避免传动过程中出现齿轮偏摆,又不会过度增加零件整体重量,控制转动惯量在合理区间,减少传动启停阶段的冲击。齿部参数为模数1.5、齿数40,

  分度圆直径为模数与齿数的乘积即60mm,齿顶圆、齿根圆尺寸都符合标准直齿圆柱齿轮的参数规范,齿形采用标准渐开线齿廓,压力角为通用的20度,能和同模数的任意标准直齿轮正确啮合,啮合过程中齿面接触均匀,传动比稳定,不会出现忽快忽慢的转速波动,适合对传动精度有一定要求的工位。在实际选型应用时,需要注意安装边界的匹配:齿轮的总厚度包含轮毂凸台和齿宽两部分,装配时要确认轴伸长度足够支撑轮毂,同时齿宽方向要和配对齿轮的齿宽对齐,避免出现局部啮合导致齿面偏磨;中心距需要严格按照两齿轮分度圆半径之和进行调整,中心距过大会导致齿侧间隙过大,传动反向回差明显,中心距过小则会加剧齿面磨损,甚至出现卡齿无法转动的情况。这类带凸台的正齿轮相比平板式齿轮,

  在同等齿宽参数下的结构刚性更好,适合悬臂安装的传动场景,比如小型输送带的驱动端、分度转盘的动力输入位,不需要额外加装轴套来定位齿轮轴向位置,靠轮毂端面就能实现轴向限位,减少装配时的零件数量,降低装配复杂度。齿部加工如果采用滚齿工艺成型,齿面粗糙度能满足常规传动需求,如果是用于更高精度的传动场景,还可以在滚齿后增加剃齿或者磨齿工序,提升齿形精度和齿面光洁度,降低传动过程中的噪音和磨损。在日常维护场景中,这类齿轮的传动副需要定期涂抹润滑脂,尤其是在有粉尘的生产车间环境下,最好加装简易的齿轮护罩,避免碎屑、灰尘落入齿面啮合区域,造成齿面磨粒磨损,缩短齿轮使用寿命。设计选型时还要核算传递扭矩的大小,40齿的1.5模数齿轮,

  齿根强度能满足多数小型传动机构的负载需求,如果是冲击负载较大的场景,还可以选择合金钢材质并进行调质处理,提升齿芯韧性,避免断齿失效。从三维建模的角度来说,这类标准齿轮的建模需要先通过渐开线方程生成准确的齿廓曲线,再通过圆周阵列完成全部轮齿的创建,轮毂部分的倒角、安装孔的边角都需要做合理的工艺圆角处理,避免加工时出现应力集中,同时也符合机械加工的工艺要求,不会出现无法加工的尖锐边角。
