费斯托MS4系列调压阀精密结构设计

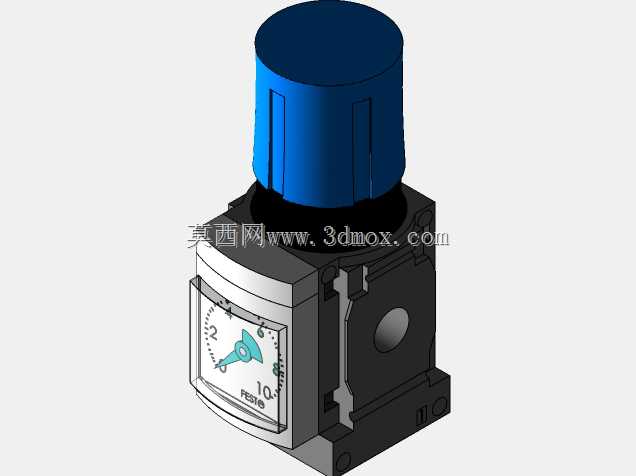

　　这款费斯托MS4系列调压阀的三维结构还原，完全贴合气动系统现场安装与调试的实际需求，在自动化生产线的气源处理回路中，这类调压阀是保障下游气动执行元件稳定工作的核心部件，常见于汽车零部件装配线、电子元器件组装工位、食品包装机械的气源分配单元，承担着将上游主路高压压缩空气调节至下游设备额定工作压力的关键作用，避免气压波动导致气缸出力不稳、气动夹爪夹持力偏差、真空吸盘吸附失效等现场故障。从结构设计逻辑来看，这款调压阀采用顶部旋钮式调压结构，蓝色调压帽做了竖向防滑筋设计，现场操作人员无需额外工具，徒手旋转即可完成压力设定，旋钮的阻尼感经过匹配设计，既不会因为设备运行振动导致压力漂移，也不会出现调节卡滞需要过大操作力的问题。

　　阀体正面集成的嵌入式压力表，刻度覆盖0到10bar的常用气动工作压力区间，表盘做了下沉式防护设计，避免现场安装、搬运过程中磕碰损坏表蒙，压力表指针的偏转角度与调压弹簧的压缩量做了线性匹配，操作人员可以直观读取当前输出压力值，无需额外外接检测仪表。阀体主体采用模块化拼接结构，黑色主体部分为压铸铝合金材质，表面做了阳极氧化处理，兼顾轻量化与耐压缩空气带水腐蚀的能力，侧面预留的安装孔位兼容标准MS系列气源处理组件的串联安装，可以和同系列的过滤器、油雾器、软启动阀直接拼接组成气源处理三联件、二联件，不需要额外设计过渡连接板。从安装边界尺寸来看，这款型号为ms4-lr-1/4-d6-as的调压阀，接口为G1/4内螺纹，

　　适配外径6mm的气动快插接头安装需求，阀体整体宽度控制在42mm的MS系列标准尺寸内，安装时相邻阀组的中心距可以控制在45mm以内，在紧凑的设备气路安装空间内可以密集排布多组阀件，不会出现安装干涉。阀体底部的安装支架预留了两种安装方式的固定孔，既可以通过支架安装在设备的标准DIN导轨上，也可以通过螺栓直接固定在设备面板或者气路安装板上，适配不同设备的安装布局需求。内部结构的建模还原了调压膜片、复位弹簧、溢流阀口的核心配合关系，当下游气压超过设定值时，膜片向上顶开溢流阀口，多余的压缩空气从阀体侧面的溢流孔排出，稳定输出压力，这种直动式调压结构响应速度快，在下游气缸快速往复动作导致流量波动时，压力波动量可以控制在0.1bar以内，

　　满足精密气动装配工位的压力稳定性要求。建模过程中对所有密封槽的尺寸做了精准还原，O型圈的安装槽深度、宽度符合气动元件密封设计规范，既保证装配后密封件的压缩率在合理区间，避免压缩空气泄漏，也不会因为压缩量过大导致密封件过早老化失效。阀体上的气流通道做了平滑过渡设计，没有直角急转弯结构，降低压缩空气流过时的压力损失，在额定流量下的压降不超过0.15bar，减少气源的能量损耗。调压旋钮的锁定结构也做了完整还原，拉起旋钮即可调节压力，按下旋钮即可锁定当前压力设定，避免现场人员误碰导致压力参数变动，这个细节设计在多工位共用气源的生产场景中尤为重要，可以减少不必要的设备参数排查时间。
