气动执行机构结构设计三维数模

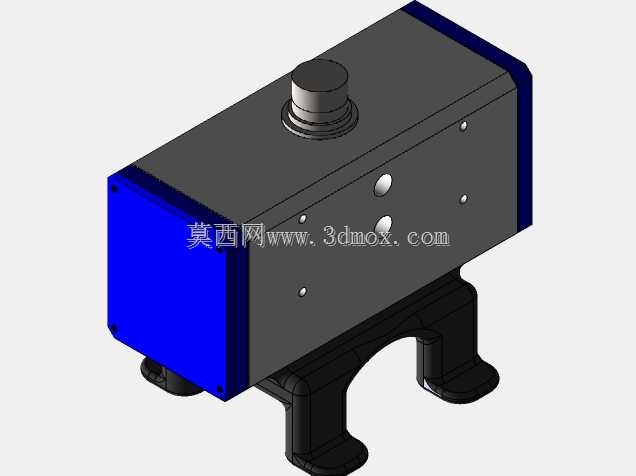

　　这款气动执行机构的三维数模，完整还原了角行程气动驱动装置的全部结构细节，可直接用于阀门驱动系统的选型匹配、产线自动化改造的结构校核，以及气动控制系统的集成设计参考。从实际工程应用场景来看，这类气动执行机构广泛部署在化工流体输送管线、水处理工艺段、食品饮料灌装生产线的流体控制节点，配套球阀、蝶阀等角行程阀类部件，依靠压缩空气作为动力源完成阀位的开关调节或者比例控制，相比电动执行机构响应速度更快，在防爆要求较高的化工产线、存在易燃易爆介质的工况场景下，不需要额外做复杂的防爆隔爆处理，依靠气源驱动的特性就能满足现场安全规范要求，同时结构简单可靠，日常维护只需要检查密封件磨损情况、气源压力稳定性，运维成本远低于同扭矩规格的电动执行装置。

　　从产品功能特性来看，该执行机构采用双活塞齿轮齿条式内部传动结构，压缩空气进入缸体两侧气腔时，推动活塞做直线往复运动，通过活塞上的齿条带动输出轴上的齿轮做回转运动，最终将气源的压力能转化为输出轴的扭矩输出，这种结构的输出扭矩特性平稳，在整个回转行程内扭矩输出波动极小，能够适配阀件开关全行程的阻力变化，不会出现行程末端扭矩不足导致阀位关不严的问题。模型上预留的两个气口接口分别对应开位和关位的气源输入，可通过配装电磁阀实现远程电控开关，也可以配套阀门定位器实现0-90度范围内任意角度的开度调节，满足工艺管线的流量调节需求。输出轴采用顶部出轴的结构设计，轴端加工有标准的键连接结构，可直接与阀杆的键槽配合传递扭矩，同时轴端设置有防尘密封结构，避免现场粉尘、水汽进入缸体内部磨损传动部件，延长设备的实际使用寿命。

　　从设计思路层面拆解，整个执行机构的壳体采用分体式拼接结构，主体缸体为方形铝合金型材加工而成，两侧端盖采用高强度工程塑料或者铝合金材质，通过内六角螺钉与主体缸体紧固连接，端盖与缸体的结合面设置有O型密封圈，保证缸体的气密性，避免气源压力泄漏导致输出扭矩不足。缸体表面设置的两个指示销，分别对应开位和关位的活塞位置，可在现场不拆外壳的情况下直观判断活塞的运行位置，快速排查阀位卡涩、气源压力不足等常见故障。底部的安装支架采用一体化铸造成型后机加工的结构，支架上的安装孔位符合通用阀门执行机构的安装标准，可直接适配市面上主流的球阀、蝶阀安装法兰尺寸，不需要额外加工转接板，降低现场安装的适配成本。支架的脚座部分做了加强筋结构设计，在执行机构输出最大扭矩时，支架不会出现形变偏移，保证输出轴与阀杆的同轴度，避免长期运行出现阀杆磨损、密封泄漏的问题。

　　从外形尺寸与安装边界来看，该执行机构的整体宽度、高度、长度尺寸适配DN50到DN150通径的角行程阀件安装需求，输出轴的中心高度与支架安装面的尺寸匹配标准阀门的阀杆伸出高度，安装时不需要额外调整阀杆长度。两侧端盖的外边缘没有突出的尖锐结构，在密集排布的管线阀组中安装时，不会与相邻的管线、其他阀件产生安装干涉。缸体顶部的气源接口采用标准内螺纹接口，可直接适配常规的气动快插接头或者金属气管接头，现场配管时不需要做额外的接头转换。整个执行机构的重量控制在合理范围内，安装时单人即可完成对位、紧固操作，不需要额外设置吊装支撑结构，适合在管线排布紧凑的车间现场、高空管线架上完成安装作业。模型中完整还原了所有的连接螺钉、密封件、传动部件的装配关系，在做三维装配校核时，可以直接导入到整个管线系统的装配体中，检查执行机构与周边管线、设备的安全距离，模拟执行机构动作时的运动行程，避免出现运行时碰撞周边构件的问题，也可以基于该数模做二次开发，调整缸体直径、活塞行程来适配不同扭矩需求的阀件，缩短非标执行机构的设计开发周期。
