GORMAN-RUUP12自吸式离心泵结构设计

　　在民用供水、小型农田灌溉、建筑施工临时输水、工业循环水补给这类需要快速建立输水压力、无需额外安装底阀的场景中，自吸式离心泵的应用占比一直居高不下，这款GORMAN-RUUP12的结构设计，完全围绕这类场景的实际使用痛点做了针对性的结构优化。从整体结构布局来看，泵体与驱动端采用直联式同轴布局，省去了传统联轴器连接需要预留的对中调整空间，整体安装底座的投影尺寸控制得十分紧凑，对于安装空间受限的移动泵站、车载输水单元、狭小设备间内的配套供水单元来说，这种布局能大幅降低安装基面的预留面积要求，安装脚的位置设置在泵体下半部分的重心投影范围内，设备运行时的振动传递路径更短，不需要额外做加厚的混凝土安装基础，普通钢制机架甚至硬质平整地面都可以满足临时安装的固定需求。

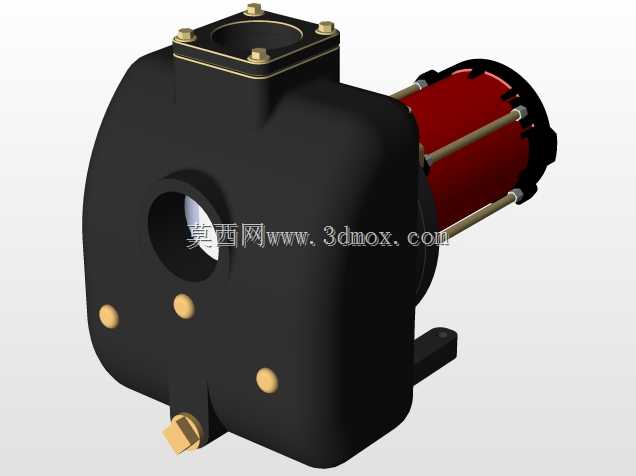

　　泵壳部分采用的是大容积涡室结构，上置的进水口采用方形法兰连接界面，法兰面预留了四个均匀分布的螺栓安装孔，这种设计一方面是为了在首次启动前留存足够的引水量，省去每次启动前重复灌水的操作，停机后泵腔内的存水不会因为管路落差完全排空，下次启动可以在数秒内完成自吸过程建立输水压力；另一方面方形法兰的密封面配合加厚的密封垫片，在输送含有少量细小固体颗粒的水体时，密封面的抗杂质卡滞能力比普通圆形法兰更可靠，不容易出现因为颗粒垫起密封垫导致的漏水漏气问题。泵壳正面的水平出水口采用圆形内孔接口，接口位置的壁厚做了局部加厚处理，因为出水口是直接连接出水管道、承受管路水锤冲击的核心部位，加厚的壁面可以抵消阀门快速启闭时产生的瞬时压力冲击，避免长期运行后接口位置出现应力开裂。泵壳底部设置了外六角结构的放水螺塞，在冬季低温环境下停机时，可以拧开螺塞排空泵腔内的存水，避免存水结冰膨胀撑裂泵壳，这个细节在北方户外使用场景中实用性极强，很多同类型泵因为没有设置这个放水结构，冬季冻裂泵壳的故障占比能到总故障的三成以上。

　　驱动端的结构采用了封闭式的防护外壳，外壳与泵体之间用三根均匀分布的长拉杆做轴向固定，拉杆两端的锁紧螺母可以调整驱动端与泵体之间的同轴度，补偿长期运行后轴承磨损产生的少量轴向窜动，不需要拆解整个泵体就能完成间隙调整，日常维护的操作门槛很低。驱动端外壳表面做了散热筋结构的延伸设计，运行时内部绕组产生的热量可以通过外壳表面快速散出，即使在夏季露天环境下连续长时间运行，也不会出现因为温升过高导致的动力衰减。泵壳表面的几个圆形工艺堵头，分别对应泵腔内部的密封腔、轴承腔的注油位置，日常维护时不需要拆开泵壳，直接通过堵头位置就可以加注润滑脂，检查密封件的磨损情况。

　　从流体过流部分的设计来看，叶轮采用的是半开式结构，相比闭式叶轮，这种结构在输送含有少量泥沙、纤维杂质的水体时，不容易出现叶轮堵塞的问题，过流通道的宽度足够让直径不大的固体颗粒顺利通过，不需要在进水口加装过密的滤网，减少了进水阻力，提升了自吸高度。泵壳内部的涡室流道采用等截面积渐变设计，流体从叶轮甩出后沿着涡室流动时，流速变化更平缓，不会因为流道截面突变产生局部涡流，降低了流体噪声和水力损失，运行时的整体振动比普通直边涡室的自吸泵小很多。机械密封的安装位置设置在泵腔与驱动端之间的隔离腔里，隔离腔预留了少量的存油空间，可以给机械密封端面提供持续的润滑，避免干磨导致密封面快速磨损，这种结构的密封使用寿命比普通内置式机械密封长两倍以上，减少了密封更换的维护频次。

　　安装接口的尺寸设计上，进水法兰的螺栓孔中心距、出水口的管径都匹配常规的民用输水管道标准，不需要额外制作过渡接头，现场安装时可以直接和标准管材对接，降低了现场安装的配件成本。整体重量的控制也做了优化，泵壳采用轻量化的铸造结构，在保证壁厚满足耐压要求的前提下，去掉了非受力部位的多余材料，单人就可以完成设备的搬运和移位，适合需要经常转移作业位置的临时输水场景。在实际选型配套时，这款泵的结构参数可以匹配不同功率的驱动单元，根据实际需要的扬程和流量参数调整动力配置，不需要改动泵体的主体结构，通用性很强，不管是配套民用建筑的供水增压，还是小型农田的地块灌溉，或是工地的临时降尘输水，都能通过调整动力配置满足使用需求。

　　很多现场使用的自吸泵容易出现自吸能力下降的问题，大多是因为泵壳结合面的密封结构设计不合理，这款泵的泵壳上下结合面采用了止口定位加平面密封的双重结构，止口可以保证上下泵壳的装配同轴度，平面密封垫压紧后可以完全阻断空气进入泵腔的路径，即使长期运行后密封垫出现少量的压缩变形，止口结构也能起到辅助密封的作用，不会因为轻微漏气导致自吸失效。泵轴的材质选用了耐锈蚀的合金钢材质，过流部位的表面做了防锈处理，长期输送常温清水不会出现轴面锈蚀导致的密封件磨损，延长了核心部件的更换周期。
