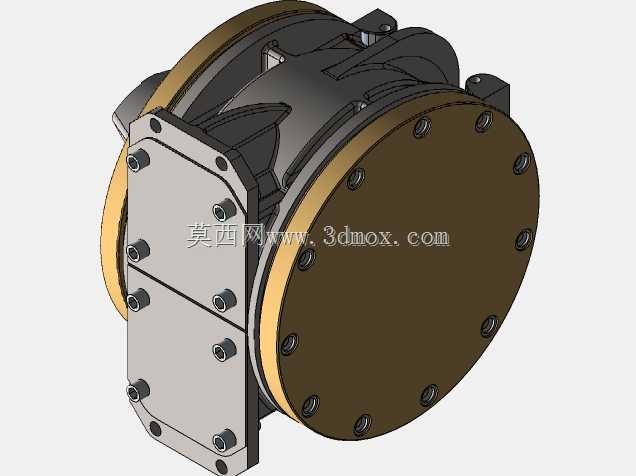

Alfons Haar MKA2290车载动力传输单元结构

　　在专用作业车辆的液压动力供给系统中，这类动力传输单元是衔接取力接口与下游执行元件的核心中转部件，常见于罐式车辆的介质输送、随车作业机具的动力驱动场景，承担着动力换向、扭矩传递、介质增压的复合功能，其结构可靠性直接决定整套作业系统的连续运转能力。从结构布局来看，该单元采用双侧法兰对接的安装形式，一侧为平面多孔安装面，通过周向均布的内六角螺栓实现与动力输入端的刚性连接，安装面加工有定位止口，装配时可快速实现同轴度找正，避免连接后出现偏载磨损；另一侧为圆形密封端盖，端盖沿圆周均匀布置紧固螺栓，配合端面密封垫实现腔体内部的静密封，防止内部传动介质泄漏，同时隔绝外部粉尘、水汽侵入腔体内部，适配户外车载作业的复杂工况。

　　腔体内部集成了齿轮传动与介质流道结构，外部壳体采用分体式拼接设计，既方便内部传动组件的装配与后期维护拆解，又能通过壳体的加强筋结构提升整体刚性，在承受持续传动扭矩与管路振动时不会出现壳体变形。单元两侧延伸出的带轮安装位，可根据实际作业需求匹配不同直径的传动带轮，实现动力的分流输出，同时带轮外侧预留的护板安装孔位，可加装安全防护壳，避免运转过程中异物卷入传动副。

　　从安装边界来看，该单元的轴向安装尺寸经过紧凑化设计，不会过多占用车载底盘的布置空间，安装面的螺栓孔位采用标准化间距设计，可适配多数主流车型的取力器输出接口，无需额外制作过渡连接支架；侧面预留的流体接口可直接对接输送管路，接口处采用锥面密封形式，在高压输送工况下也能保证密封可靠性。设计过程中充分考虑了车载工况的振动特性，所有紧固点都设计有防松结构，螺栓拧紧力矩经过匹配计算，既保证连接强度，又不会因力矩过大造成壳体螺纹滑牙；腔体内部的传动组件采用飞溅润滑方式，无需额外配置复杂的润滑管路，日常维护仅需定期检查腔体内油液液位即可，降低了后期运维的工作量。

　　在实际选型应用中，这类动力单元可根据下游负载的扭矩需求匹配不同的内部齿轮模数，在保证输出扭矩满足作业要求的前提下，尽可能控制单元自身重量，减少车载底盘的负载占用。其外壳表面做了防锈涂层处理，可耐受道路作业中的盐雾、泥水侵蚀，延长整机的使用寿命；端盖与壳体的拼接面采用精密铣削加工，平面度控制在合理公差范围内，配合密封垫可实现无渗漏密封，避免因泄漏造成的传动失效与环境污染。对于结构设计从业者而言，该模型的分体式壳体设计、安装止口的公差匹配、螺栓组的均布排布思路，都可作为同类车载动力部件设计的参考，尤其是在紧凑空间内实现动力传输与介质输送功能集成的布局方式，能有效解决专用车底盘布置空间紧张的设计痛点。
