气动隔膜泵工业流体输送结构设计

　　在化工、涂装、污水处理这类涉及复杂介质输送的工况里，气动隔膜泵的应用占比一直不低，这款双隔膜结构的气动泵模型，还原了现场常用机型的完整结构细节。从实际使用场景来看，这类泵不需要电力驱动，靠压缩空气作为动力源，在易燃易爆、潮湿的车间环境里适配性极强，既可以输送低粘度的清水、溶剂，也能输送带有颗粒杂质的浆料、高粘度的胶体介质，不会像离心泵那样出现叶轮卡滞、密封泄漏的问题，也不会像齿轮泵那样对介质洁净度有过高要求。

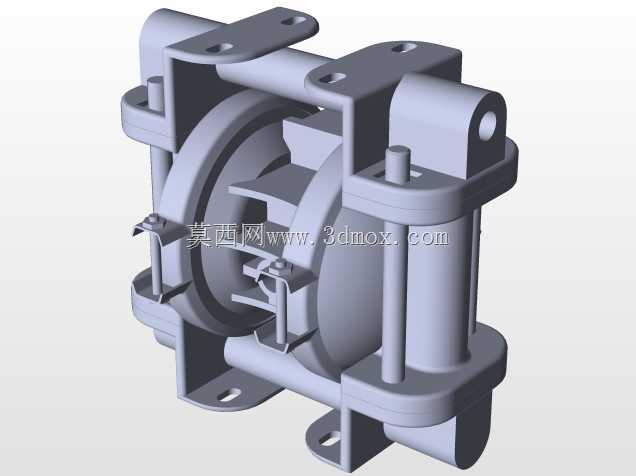

　　从结构设计的角度拆解，模型完整还原了两侧对称的隔膜腔结构，中间的气阀分配室是核心动力转换单元，压缩空气进入配气机构后，会交替推动两侧隔膜做往复运动，带动腔体内的球阀同步启闭，完成介质的吸入与排出动作。外部的安装支架做了多组安装孔位设计，顶部的两个带孔吊耳可以配合吊具完成整机吊装，底部的四个安装支脚预留了螺栓过孔，既可以落地卧式安装，也可以通过支架做壁挂式固定，适配不同车间的安装空间限制。进出液口的法兰连接结构做了标准的密封面设计，能匹配常用的工业管路法兰规格，不需要额外做转接件就能完成管路对接。

　　建模过程中对结构边界的还原完全贴合实际加工装配要求，所有的加强筋位置都对应实际铸件的壁厚分布，支架与泵体的连接位置做了圆角过渡，避免应力集中导致的安装断裂问题。隔膜压盖的螺栓孔位均匀分布，保证隔膜压紧时受力均匀，不会出现局部密封失效的问题。气阀室的外部结构预留了气源接口的安装位置，接口尺寸匹配常规的气动快插接头规格，现场接管时不需要额外做尺寸适配。

　　从安装边界尺寸来看，整机的宽度、高度、深度比例符合常规1寸口径气动隔膜泵的尺寸范围，安装支脚的孔位间距符合行业通用的安装标准，用户在做设备布局时，可以直接参考这个模型的尺寸预留安装空间，不需要额外测绘实物。两侧的隔膜腔端盖做了快拆式的结构设计，日常维护更换隔膜时，只需要拆卸端盖的紧固螺栓就能完成内部配件更换，不需要将整泵从管路上拆卸下来，能大幅降低现场维护的工时成本。

　　在功能特性上，这种结构的泵可以通过调节进气压力来调整输出流量与扬程，不需要额外加装变频控制单元，启动时不需要灌泵，自吸能力强，停机时介质不会出现倒流，不需要在管路上额外加装止回阀。泵体过流部分的结构没有死角，输送容易沉积的介质时，不会出现腔体内残留堆积的问题，输送完特殊介质后可以直接通入清洗液完成内部冲洗，不需要完全拆解泵体。模型中还原的所有外部连接结构都符合实际工业产品的装配逻辑，没有出现干涉、错位的问题，不管是用来做设备选型的布局参考，还是用来做同类产品的结构优化参考，都能直接复用结构逻辑，避免从零开始建模出现的结构错漏。
