多级传动齿轮箱内部结构三维设计

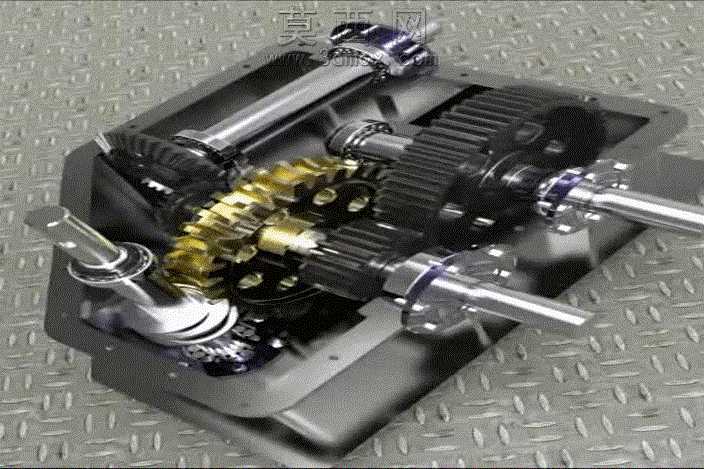

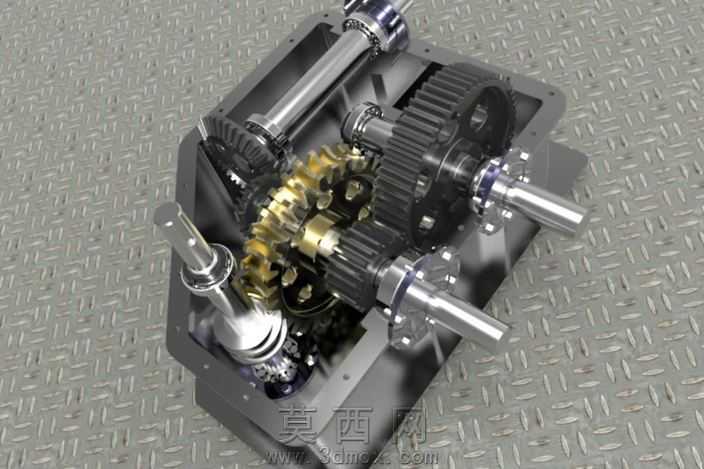

本作品为多级传动齿轮箱的三维结构设计，整体建模过程严格遵循机械传动设计规范，完整还原了齿轮箱内部的全部传动组件与装配关系。建模阶段首先搭建齿轮箱的箱体基准框架，依据传动比要求排布各级传动轴的空间位置，依次完成输入轴、中间传动轴、输出轴的轴体建模，轴段的直径变化、定位台阶、键槽结构均按照机械设计标准进行参数化绘制，保证各轴段与装配零件的配合精度符合公差要求。齿轮组件建模涵盖了直齿圆柱齿轮、蜗轮蜗杆等不同传动类型的零件，每一个齿轮的齿形参数、模数、齿数、压力角均经过匹配计算，齿面的渐开线轮廓通过参数化曲线生成后拉伸成型，保证齿形啮合的准确性，同时还原了齿轮轮毂、辐板的轻量化结构细节。轴承、密封件、紧固件等标准件均按照国标参数进行等比例建模，轴承的滚动体、保持架结构完整呈现，端盖的密封槽、螺栓孔位与箱体完全对应，保证装配逻辑的合理性。材质渲染阶段，针对不同零件赋予对应材质属性：齿轮箱箱体采用铸铁材质，还原铸铁表面的哑光磨砂质感与细微铸造纹理；传动轴采用调质合金钢材质，呈现金属加工后的银亮光泽与表面车削纹理；齿轮根据功能区分材质，重载齿轮赋予合金结构钢质感，蜗轮部件赋予铜合金的暖金色金属质感；轴承、紧固件等标准件赋予抛光钢材质，还原标准件的光亮金属表面。渲染时采用工业产品展示常用的布光方案，多角度打光凸显内部结构的层次关系，背景选用花纹钢板纹理，突出机械产品的工业属性。设计过程中充分考虑齿轮箱的传动合理性，各级齿轮的啮合间隙、轴系的支撑跨距均经过合理性校验，既保证动力传递的稳定性，也兼顾了箱体内部的润滑空间预留，整体结构完整还原了工业用多级减速齿轮箱的真实构造，可用于机械结构教学、传动方案演示、产品设计参考等场景，清晰展现了齿轮传动系统的动力传递路径与各部件的装配逻辑。
