方形空心截面金属型材结构件

　　日常做设备框架、防护围挡、输送线支架的时候，方管是绕不开的基础构件，这次建模的这款等截面方形空心型材，就是针对这类通用支撑场景做的标准化结构。很多刚入行的结构工程师做框架的时候，容易忽略型材的壁厚与截面惯性矩的匹配，总觉得选大截面就稳，实际上空心方管的抗扭、抗弯性能，和外轮廓边长、壁厚的比值直接相关，这款模型在建模的时候就把截面的内外轮廓做了参数化关联，调整壁厚的时候不需要重新绘制草图，直接修改参数就能生成对应规格，做不同载荷的框架选型时能省不少重复建模的时间。

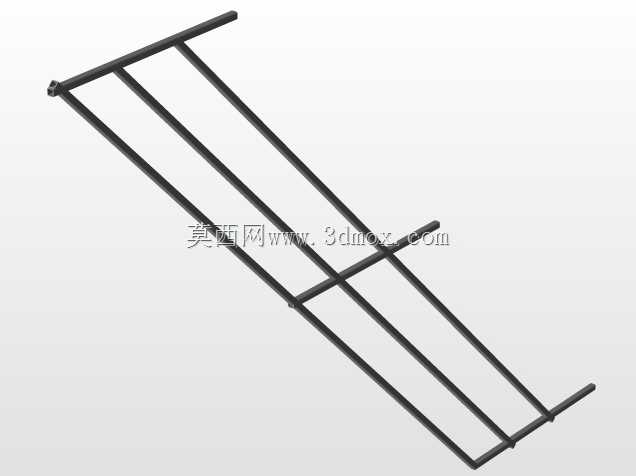

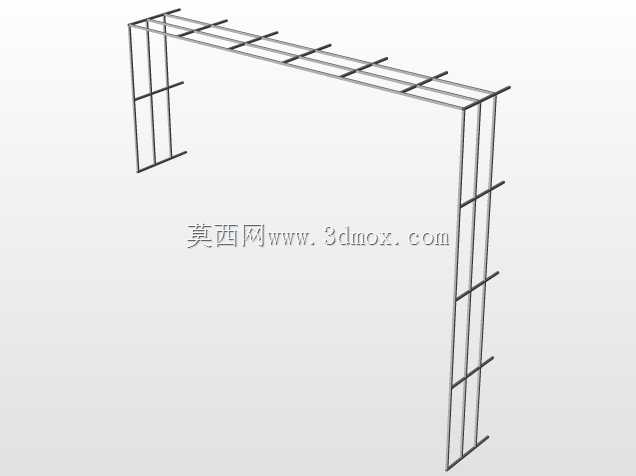

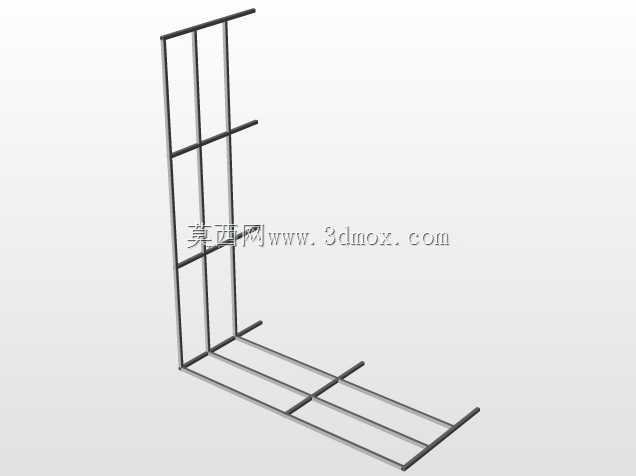

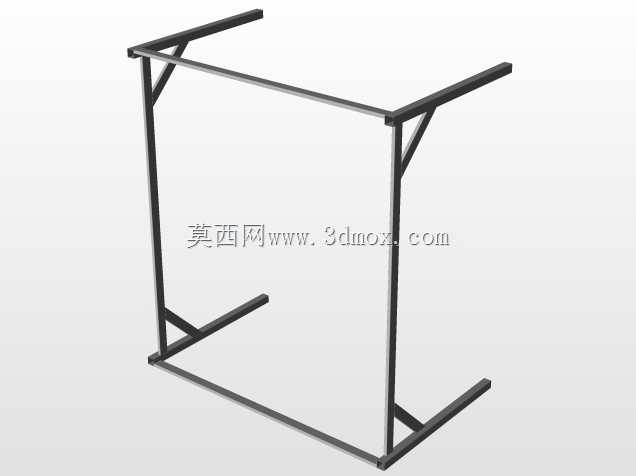

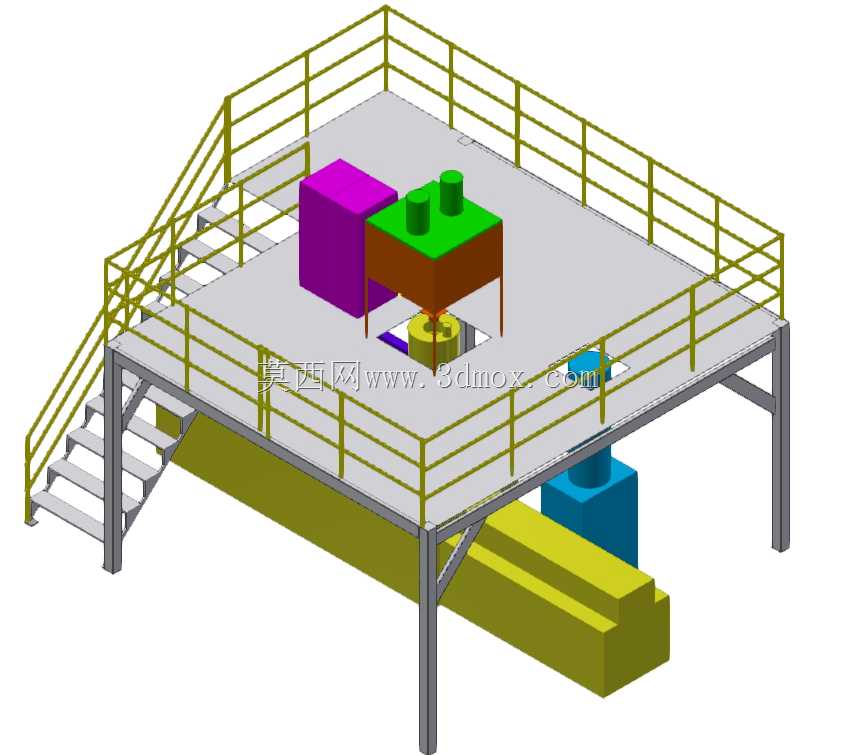

　　从实际应用场景来看，这类方形空心型材的适用范围非常广，小到桌面级小型设备的机脚支撑、设备外围的安全防护栏框架，大到自动化生产线的主体机架、仓储货架的立柱横梁，甚至是户外通讯基站的设备安装支架，都能见到这类构件的身影。和圆形管材相比，方形截面的型材在拼接安装时有天然的优势，平面接触的贴合度更高，不管是采用焊接连接，还是用专用的角件、螺栓做装配式连接，都不需要额外做弧面适配的加工，安装定位的效率更高，拼接后的框架整体形位公差也更容易控制，尤其是做需要铺设面板、安装导轨的框架结构时，方管的平面可以直接作为安装基准面，不需要额外焊接安装垫板，能减少不少加工工序。

　　建模的时候特意保留了型材两端的完整截面，没有做端封或者斜切处理，就是为了方便使用者根据自己的实际需求做二次编辑，比如需要做45度拼角的框架时，可以直接在装配环境里对型材端部做切除，不需要重新导入模型；如果需要在型材侧壁安装走线槽、传感器支架、拖链槽等附件，模型的外表面是完整的平面，直接在对应位置绘制草图做孔位或者凸台特征就行，不会因为曲面问题导致特征生成失败。另外模型的空心内腔也做了完整的实体切除，不是表面做的空心贴图效果，做有限元受力分析的时候，可以直接赋予材料属性后划分网格，分析结果能准确反映空心结构的实际受力状态，不会因为模型是实心结构导致分析结果出现大的偏差，这一点对需要做结构强度校核的设计场景来说很重要，很多网上下载的型材模型为了省面，会把内腔做成实心，或者只做表面的空心效果，导入分析软件后还得重新修正模型，反而耽误时间。

　　关于安装边界的问题，这款型材的截面是标准的正方形，四个外表面的平面度、相邻面的垂直度都按照常规工业型材的公差要求做了建模约束，在装配的时候，不管是采用端面连接板对接，还是用角码在侧面连接，相邻型材的贴合面都能完全贴合，不会出现因为模型面倾斜导致的装配间隙。如果是做装配式的框架结构，需要在型材上加工安装孔的话，模型的壁厚是均匀一致的，不会出现局部壁厚突变的情况，钻孔、攻丝的加工余量都能满足常规的连接要求，比如常用的M6、M8螺栓连接，对应的壁厚下攻丝深度能达到螺纹直径的1.5倍以上，连接强度足够应对常规的静态载荷场景。

　　很多人觉得方管这种简单构件不需要专门建模，随便拉个长方体抽壳就行，但实际工程应用里，越是基础的构件，模型的准确性对整体设计的影响越大，比如抽壳的时候如果没有注意壁厚的均匀性，或者端部的截面没有封闭，后续出工程图的时候就会出现剖面线错误，或者生成的加工尺寸不对，这款模型在建模的时候就把这些细节都处理好了，所有的倒角、壁厚过渡都符合实际冷弯型材的加工特征，没有建模错误导致的破面、重叠面问题，导入不同的三维软件都能直接编辑使用，不需要做模型修复。另外在做大型框架的整体装配时，这类标准化的型材模型可以直接阵列、复制，不会因为模型特征过多导致装配体卡顿，建模的时候特意做了特征简化，把不必要的细节特征都压缩了，保留核心的结构尺寸的同时，尽可能减小模型的文件体积，提升大装配体的运行流畅度。

　　从设计思路上来说，这类基础构件的建模核心不是做复杂的外形，而是保证结构尺寸的准确性、特征的可编辑性，以及和实际加工工艺的匹配度，比如冷弯成型的方管，四个角的位置会有微小的圆角，不是尖锐的直角，模型里也还原了这个工艺特征，避免设计出来的加工要求和实际生产的型材特征不符，导致安装的时候出现干涉。另外型材的长度方向是完全的等截面，没有做多余的特征，使用者可以根据自己的实际需求直接拉伸或者切除调整长度，不需要重新定义截面草图，不管是做100mm短的支撑脚，还是做几米长的生产线横梁，都能快速调整出对应的模型尺寸，适配不同的设计场景。
