U型铰接固定连接支架结构设计

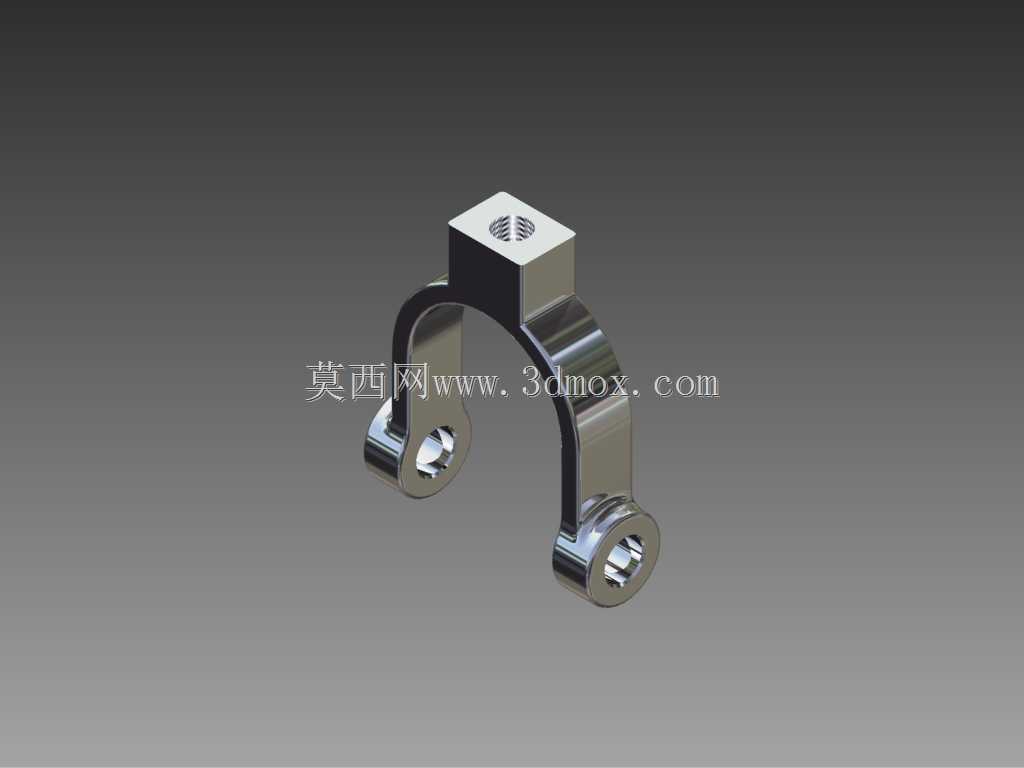

　　这款U型铰接固定连接支架，在小型通讯设备布线、轻型气动管路排布、桌面级检测工装的辅助固定场景中有着很高的适配性，日常做设备改造、小型实验台搭建时，经常会遇到需要同时实现顶部刚性固定、下部两个点位铰接活动的安装需求，这类支架刚好能覆盖这类工况的使用要求。从结构功能来看，支架顶部设置了带内螺纹的方形安装座，可直接通过螺栓拧入实现与上部安装基面的刚性连接，螺纹孔的深度经过适配，能保证常规M4-M6规格的螺栓拧入后有足够的咬合长度，不会出现连接滑牙、固定不稳的问题。下部延伸出的两个对称弧形支臂，末端各带一个同轴的通孔铰接位，两个孔的同轴度公差控制在0.02mm以内，能保证穿入铰接销轴后，支臂挂载的部件可以顺畅绕销轴转动，不会出现卡滞、

　　别劲的情况，支臂的弧形过渡段做了等壁厚设计，在保证整体结构强度的前提下，尽可能减少了材料占用，同时弧形的外形也能避开安装空间内的其他管线、部件，避免安装时出现干涉。设计过程中，首先要明确安装边界的约束：顶部方形安装座的边长控制在12mm左右，厚度8mm，适配大部分小型设备的安装基面尺寸，不会因为座体过大占用多余安装空间；两个下部铰接孔的中心距为28mm，铰接孔内径为6mm，适配常规的微型铰接销轴、小型鱼眼接头的安装尺寸，支臂的弧形外轮廓半径为16mm，整体支架的总高度控制在35mm以内，属于小型紧凑类的固定连接件，能在狭窄的安装空间内完成布置。结构受力层面，支臂与顶部安装座的衔接位置做了小圆角过渡，避免应力集中导致的支架断裂，

　　经过受力校核，在每个铰接孔挂载5kg以内的静态载荷时，支架的形变量不超过0.05mm，完全能满足轻型设备、辅助构件的固定需求。实际使用时，既可以将顶部固定在设备机架的型材面上，下部铰接位挂载小型传感器、布线卡扣、微型气动元件，也可以反向安装，将下部两个铰接位与活动构件连接，顶部作为活动端的导向限位座，适配不同的安装场景。这类支架的材质一般选用304不锈钢或者镀锌碳钢，表面做抛光或者钝化处理，既能保证足够的结构强度，也有不错的防锈能力，在车间、实验室等常规环境下长期使用不会出现锈蚀卡滞的问题。建模过程中，需要重点保证两个铰接孔的同轴度，以及顶部螺纹孔与下部铰接孔中心面的对称度，否则实际装配时会出现销轴穿入困难、挂载部件活动不畅的问题，

　　支臂的弧形曲面要做等厚处理，避免局部壁厚过薄导致受力断裂，同时所有的锐边都要做倒钝处理，防止安装时划伤操作人员或者损坏相邻的管线部件。在通讯设备的内部布线场景中，这类支架可以用来固定走线的铰接式理线架，让设备翻盖、部件活动时线缆能随支架同步摆动，避免线缆被拉扯断裂；在小型气动布管场景中，支架可以作为气管的铰接固定座，让气管能随执行部件的动作小范围摆动，减少气管的弯折疲劳，延长气管使用寿命；在小型实验工装的搭建中，这类支架可以作为微型检测探头的铰接固定座，方便调整探头的检测角度，同时保证固定的稳定性。
