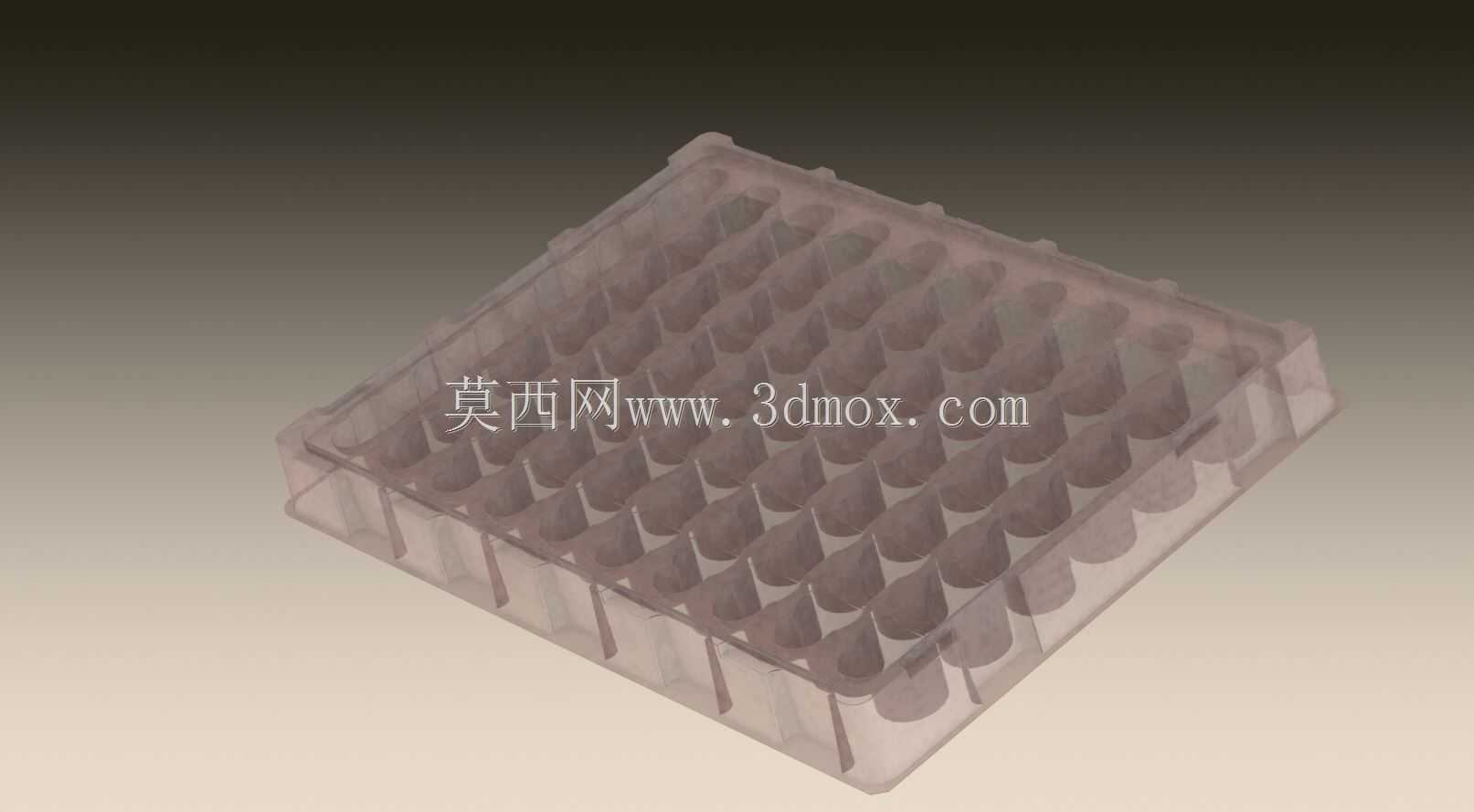

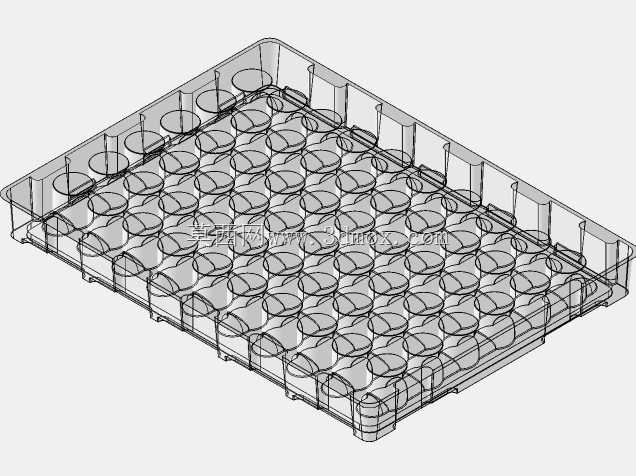

多孔阵列式PET材质实验室样品托盘

　　这款多孔阵列式PET托盘，核心应用场景覆盖生物实验室样本分装、电子元器件小零件周转、食品检测前处理样品暂存等多个对承载工位一致性有高要求的领域，区别于普通平面托盘，其带孔位的结构设计从根源上避免了圆柱状样品、小管类零件在转运过程中发生滚动、磕碰、交叉污染的问题。从实际使用场景出发，这类托盘常配合自动化样本分拣设备、手动移液操作工位使用，每个独立孔位的轴线都保持垂直于托盘底面，放置样品后不会出现倾斜歪倒的情况，孔位深度经过适配设计，既能够保证常规1.5ml离心管、小型圆柱电子元件插入后露出足够的取放高度，又不会因为孔深过浅导致样品受外力侧翻。设计阶段首先确定的是孔位的阵列排布逻辑，采用等间距矩阵布局，横向与纵向的孔位中心距完全统一，

　　适配自动化设备的夹爪取料行程，不需要额外调整设备的走位参数就能直接匹配通用型上料机构的动作逻辑，相邻孔位之间的壁厚经过受力校核，既保证了整体结构的刚性，在堆叠放置时不会因为上层托盘的重量发生孔壁变形，又尽可能压缩了非功能区域的材料占用，提升单位面积内的样品承载量。材质选用PET，一方面是因为该材质具备良好的透明可视性，操作人员不需要拿起托盘就能直接观察每个孔位内的样品状态、液位高度，另一方面PET材质的耐化学腐蚀性能能够适配实验室常规的酒精擦拭消毒、弱酸碱试剂溅落的使用场景，不会因为日常消毒出现材质发白、开裂的问题。托盘的整体外形采用带侧边围沿的设计，围沿高度略高于孔位顶面，一方面在多个托盘堆叠时能够起到定位导向的作用，

　　上层托盘的底部可以嵌入下层托盘的围沿内，堆叠转运时不会发生滑移掉落，另一方面围沿也能够阻挡不慎洒出的液体流到托盘外部，污染操作台面。托盘的边角做了圆弧过渡处理，没有尖锐的直角结构，避免操作人员在取放托盘时被边角划伤，也减少了托盘与设备台面、存放架之间的磕碰磨损。安装与使用边界方面，这款托盘的外部长宽尺寸适配标准的实验室低温冰箱层架间距、自动化样本库的存储槽位尺寸，不需要定制专用的存储架就能直接放入现有通用存储设备中使用，托盘底面做了平整化处理，放置在水平操作台上时不会出现晃动，四个角的底部做了微小的垫高凸点，既能够避免托盘底面与台面直接贴合形成真空层导致拿取时费力，又能够在台面有少量积液时让托盘底面不直接接触液体，保持底部干燥。

　　孔位的内部尺寸做了微小的脱模斜度设计，从工程注塑成型的角度降低生产时的脱模难度，同时这个斜度也不会影响样品管的垂直放置，样品管插入后会在孔位底部保持垂直定位，不会因为斜度出现倾斜。托盘的侧壁做了均匀的加强筋排布，在长期使用、反复堆叠的情况下不会出现侧壁向外扩张变形的问题，保证堆叠定位的精度始终保持在设计允许的公差范围内。针对不同场景的使用需求，这种阵列孔位的设计逻辑也可以灵活调整孔位数量、单孔直径与深度，不过当前这款通用型的参数已经覆盖了绝大多数常规小体积圆柱样品的承载需求，不需要额外开模定制就能直接投入使用。在实际的生产线小零件周转场景中，这款托盘也可以作为工序间的载具使用，每个孔位放置一个待装配的小圆柱零件，操作人员可以快速清点数量，按孔位取件不会出现零件散落的情况，透明材质也方便质检人员快速检查每个孔位内的零件是否存在外观缺陷，不需要逐个翻找。
