日式武士刀武卡塔纳刀剑结构三维建模

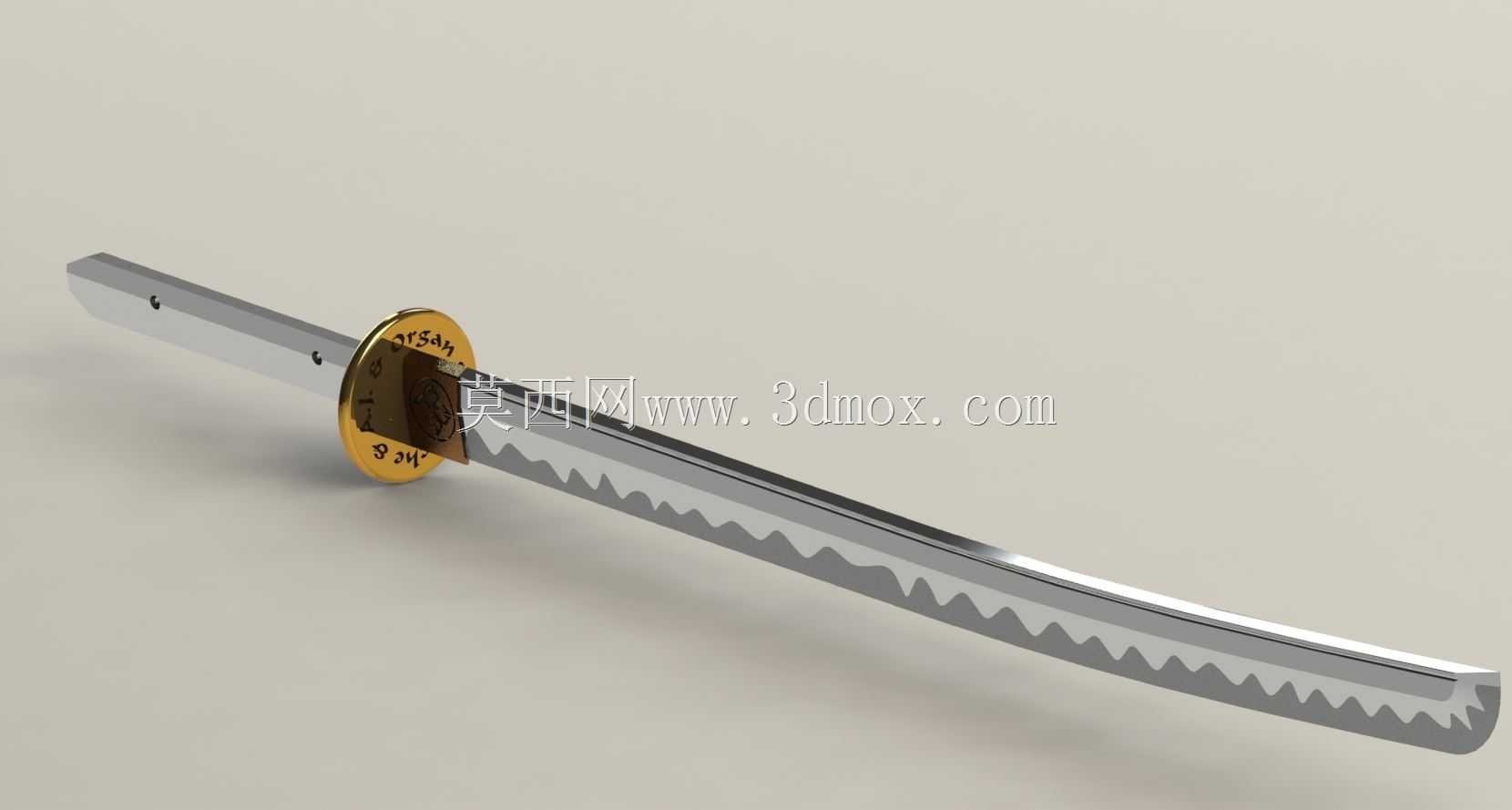

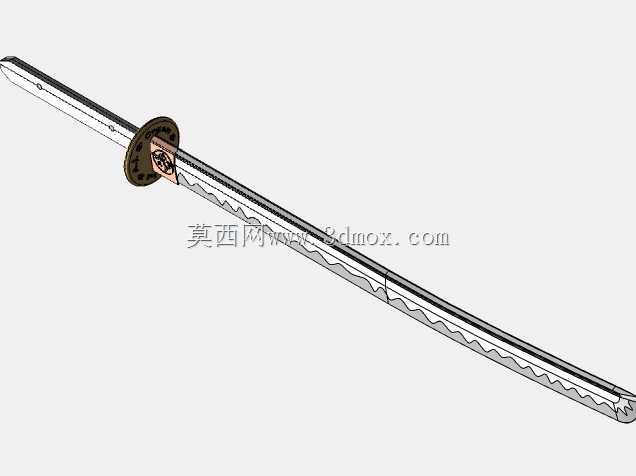

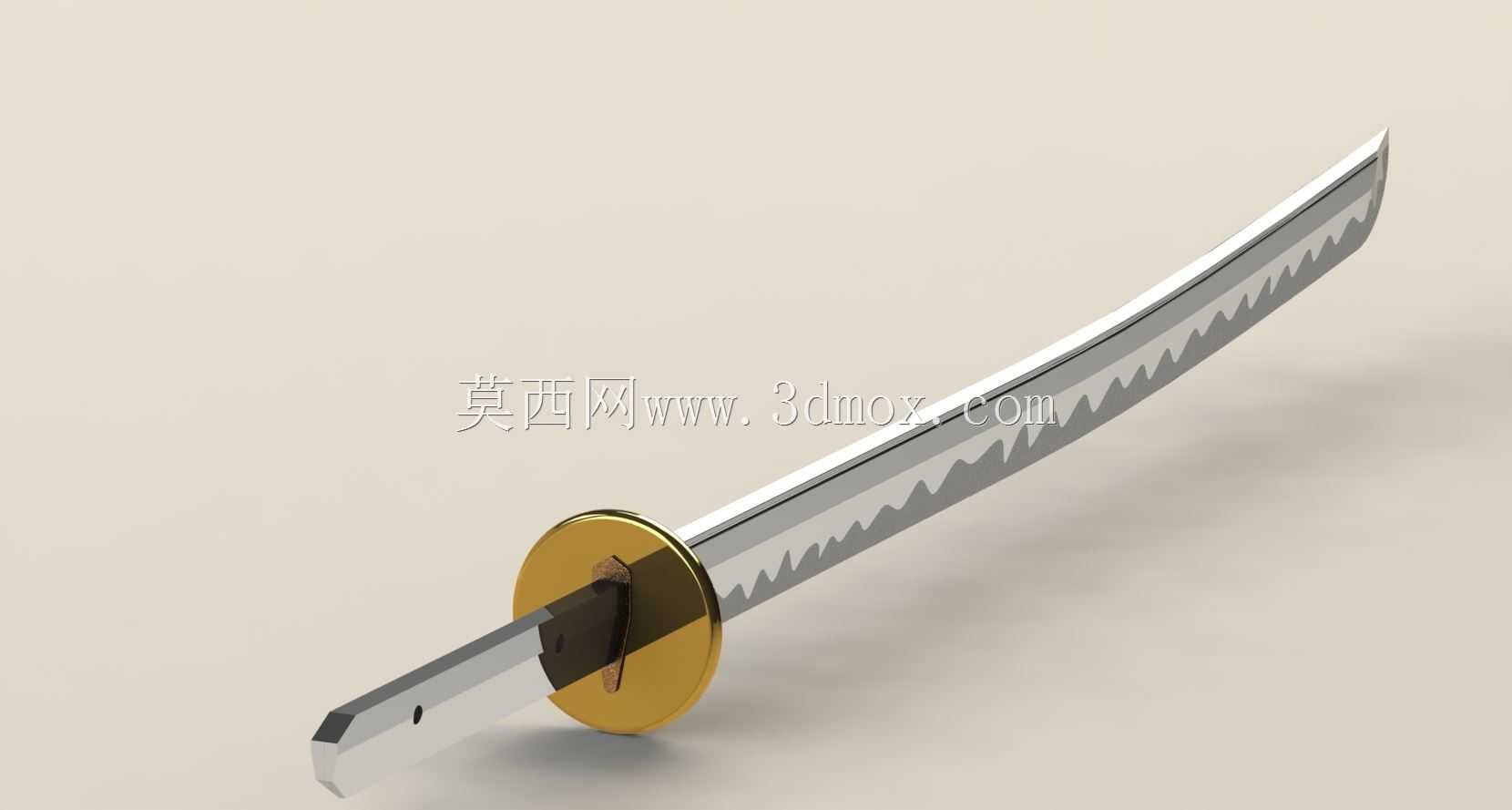

　　本次建模的武卡塔纳日式武士刀，在刃具结构设计上遵循传统武士刀的力学传递逻辑，同时兼顾现代三维建模对装配干涉、结构还原度的校验需求。从实际应用场景来看，这类刀剑结构模型常被用于冷兵器结构教学演示、文创衍生品结构打样、影视道具前期结构验证环节，区别于量产工业刀具，武士刀的结构设计更侧重握持平衡、刃部受力分布、装具与刀身的配合精度。

　　设计过程中首先拆解了传统武士刀的核心组成部分：带波浪形刃纹的刀身、圆形黄铜质地刀镡、缠绕防滑结构的刀柄、刀身根部的铭文刻字区域，每个部件的配合边界都做了公差预留，刀镡与刀身的配合孔位按照过渡配合的公差带设置，避免装配时出现过松晃动或者过紧无法装配的问题。刀身部分的波浪形刃纹并非单纯装饰结构，传统工艺中这部分是覆土烧刃形成的硬度分区，建模时特意区分了刃区与刀背区的厚度差，刃口位置做了0.1mm的薄边处理，还原真实刀具刃部的锋利形态，刀背部分厚度均匀递增，保证刀身整体的抗弯折强度，按照真实武士刀的尺寸比例，刀身总长度控制在70cm左右，刀镡直径8cm，刀柄长度适配双手握持需求，整体重心落在刀镡前方3cm位置，符合真实武士刀的握持平衡要求，挥舞时不会出现头重脚轻或者尾部坠手的问题。

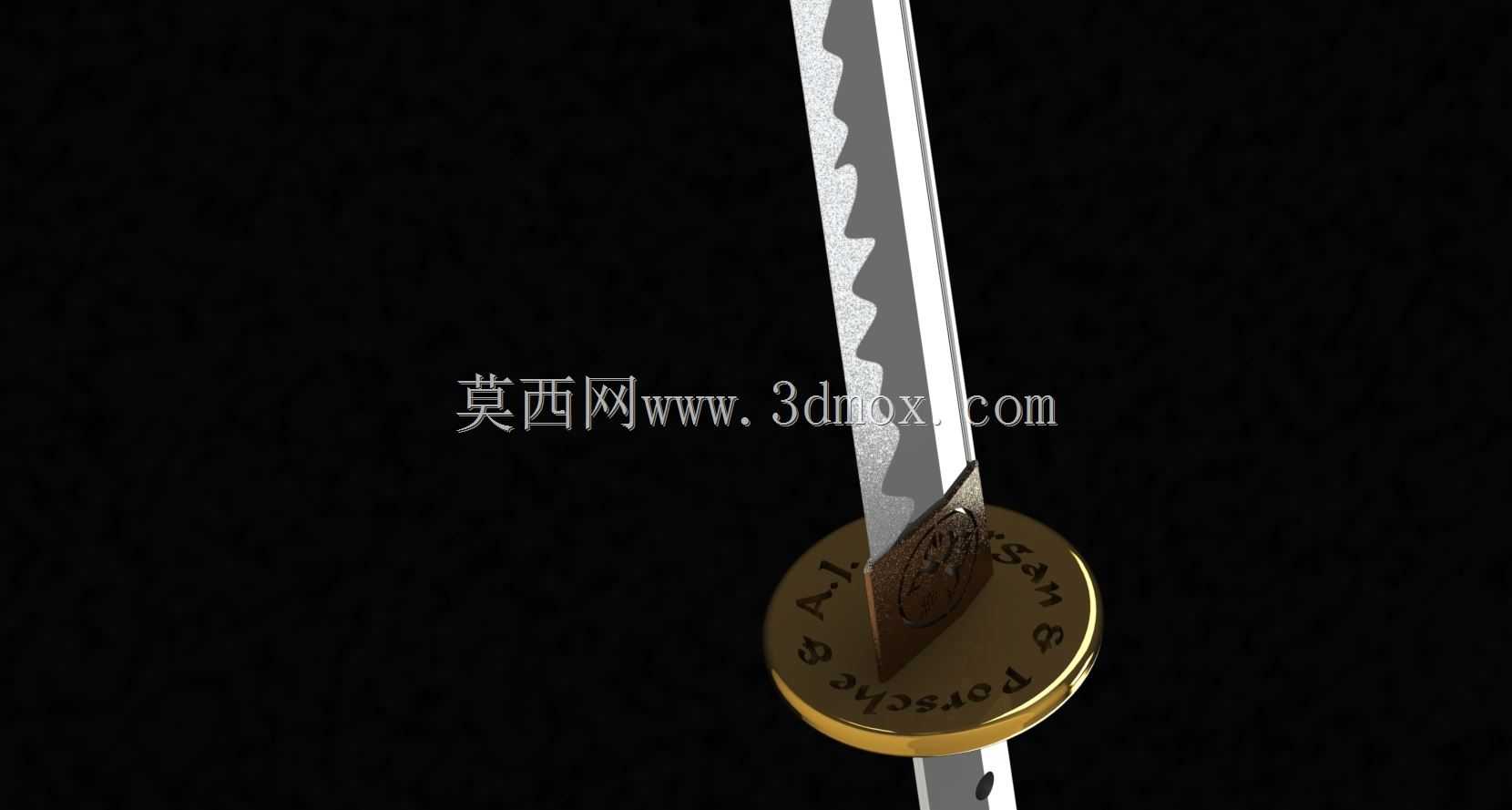

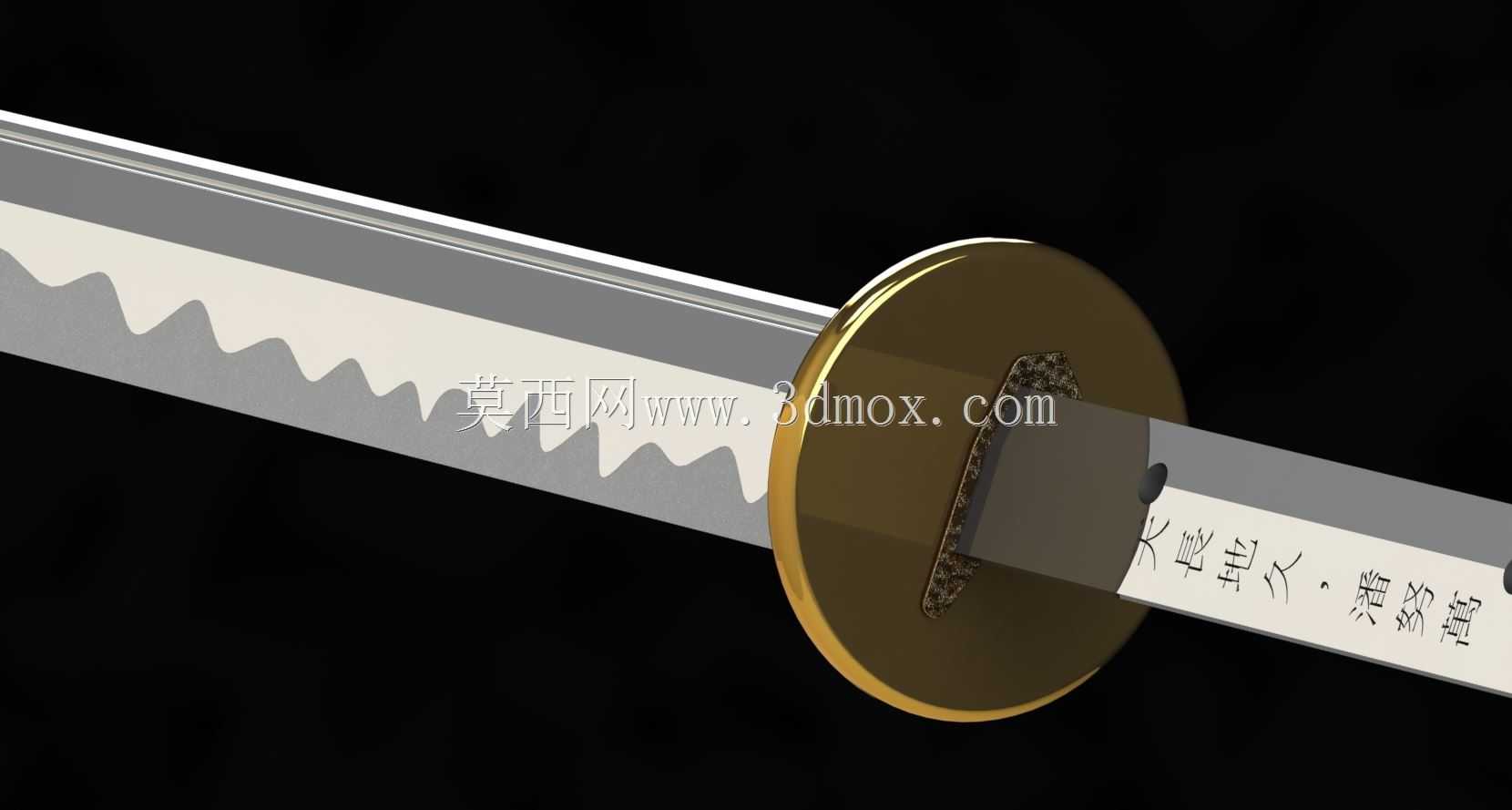

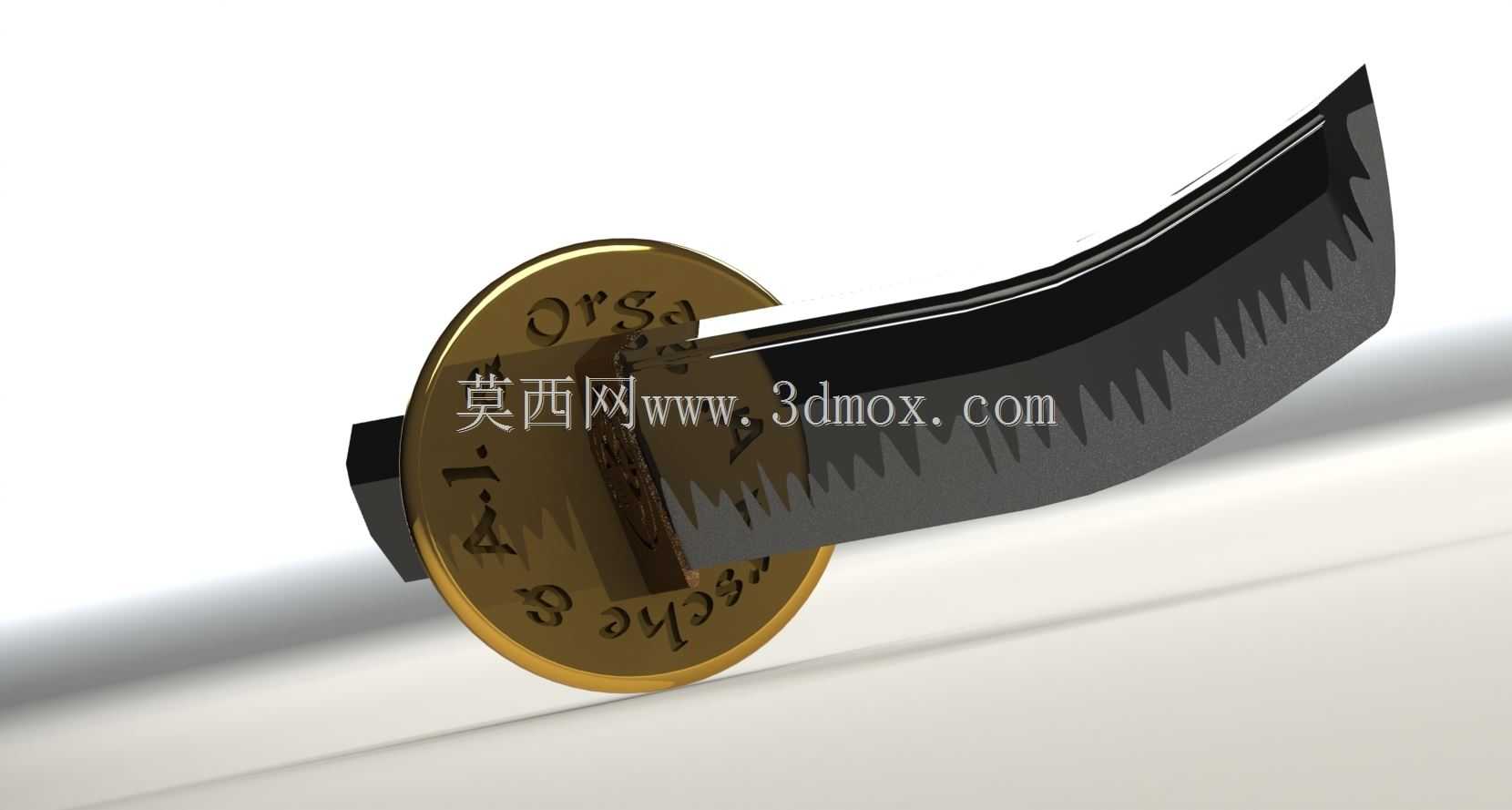

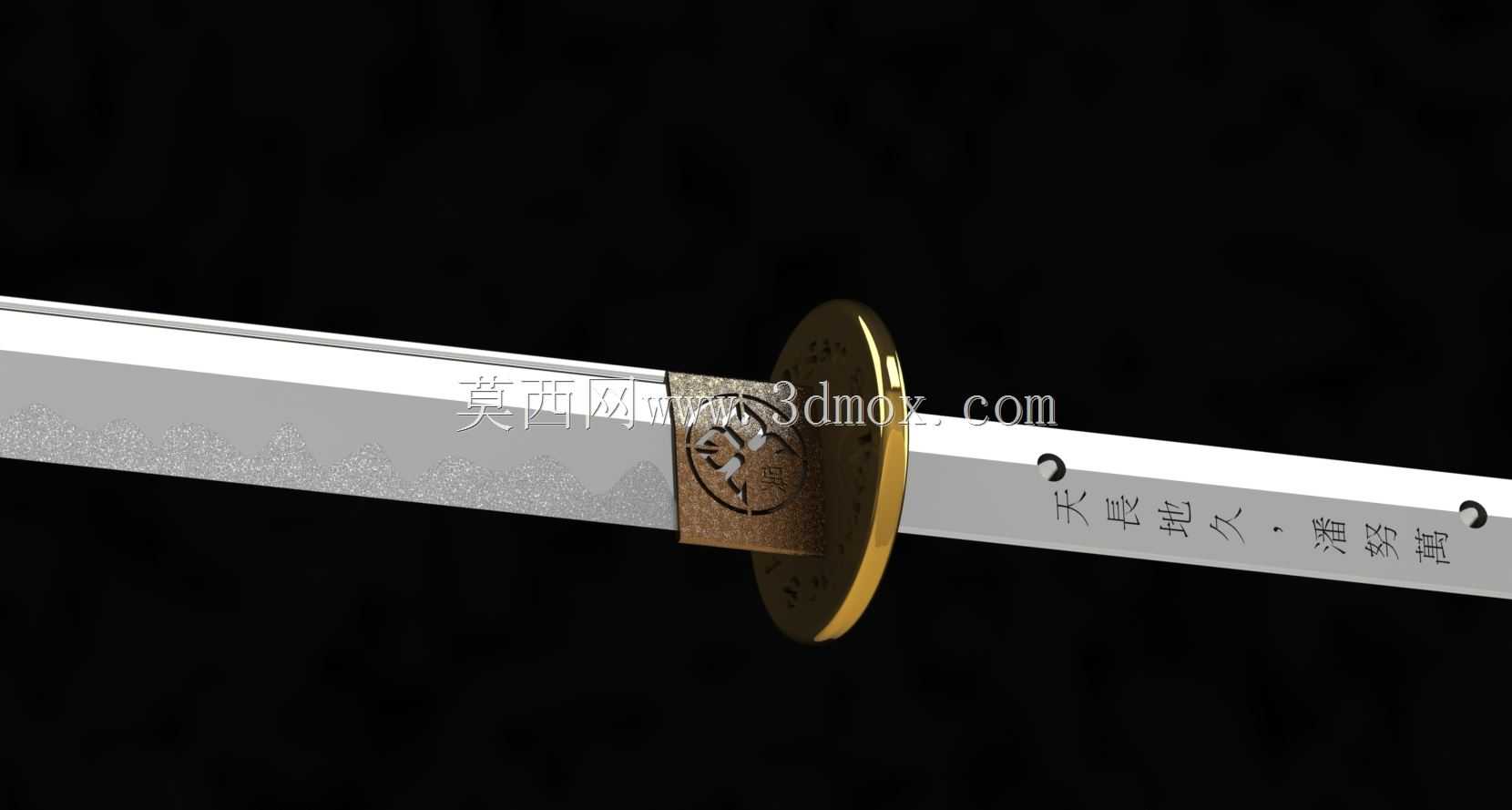

　　刀镡部分采用圆形黄铜质感的结构设计，表面做了光滑金属面处理，中心的刀身穿过孔位做了倒角处理，避免刀身装配时刮蹭表面镀层，刀镡靠近刀柄的一侧设置了固定用的卡榫槽位，与刀柄的目贯结构对应，保证装具装配后不会出现周向转动。刀身根部的刻字区域做了凹陷的刻字特征，深度控制在0.2mm，既还原传统刀具的铭文特征，又不会因为刻字过深破坏刀身的结构强度。刀柄部分的缠绕结构做了凹凸纹理处理，模拟传统棉绳缠绕的防滑触感，握持区域的直径设置为3.2cm，符合成年人双手握持的尺寸边界，尾部的刀首结构做了圆弧过渡，避免握持时硌手。

　　从结构校验的角度，建模时对所有部件做了干涉检查，刀身穿过刀镡时的配合面无重叠，刀柄与刀镡的贴合面完全贴合，没有出现缝隙或者穿模问题，所有金属部件的边缘都做了R0.2的圆角处理，除了刃口位置保留锐边特征，其余位置都避免了尖锐棱角，符合道具类产品的安全设计要求。在功能特性还原上，模型可以实现刀身与装具的拆分装配，能够直观展示武士刀的内部配合结构，用于结构教学时可以清晰展示每个部件的作用：刀镡既起到格挡作用，又能平衡刀身重心，刀柄的缠绕结构提升握持摩擦力，刀身的厚度分区兼顾硬度与韧性。

　　不同于工业量产的五金刀具，这类传统刀剑的结构设计没有统一的工业标准，更多是基于长期使用经验形成的尺寸比例，建模时参考了现存传世武士刀的实测尺寸数据，对各个部件的比例做了校准，避免出现比例失调的问题，比如刀身的弯曲弧度控制在1.5cm左右，既符合传统武士刀的弧度特征，又保证劈砍时的受力方向能够顺着刃部传递，不会因为弧度过大导致受力偏移。刀身表面做了金属抛光的质感处理，刃纹部分做了明暗分区，还原覆土烧刃形成的视觉效果，刀镡的黄铜材质做了轻微的做旧质感，避免过于光亮的金属感脱离传统刀具的实际质感。

　　在安装边界的设定上，若将该模型用于文创衍生品的3D打印打样，所有部件的最小壁厚都控制在1.2mm以上，满足FDM以及光固化打印的最小壁厚要求，不会出现打印时部件断裂的问题，拆分后的部件都设置了定位插销，打印后可以直接装配，不需要额外做粘接定位。若用于影视道具制作，模型的尺寸可以等比例缩放，所有特征都做了参数化关联，缩放时不会出现特征变形的问题，刃部的锐边特征可以根据道具安全需求做钝化处理，只需要调整刃口的圆角参数即可快速修改，不需要重新建模。
