贴片式扁线功率电感器三维结构设计

项目分类:变压器/电感器 发布时间:2022-06-09 ID:646270
  • 贴片式扁线功率电感器三维结构设计
  • 贴片式扁线功率电感器三维结构设计
  • 贴片式扁线功率电感器三维结构设计
  • 贴片式扁线功率电感器三维结构设计
  • 贴片式扁线功率电感器三维结构设计
  • 贴片式扁线功率电感器三维结构设计

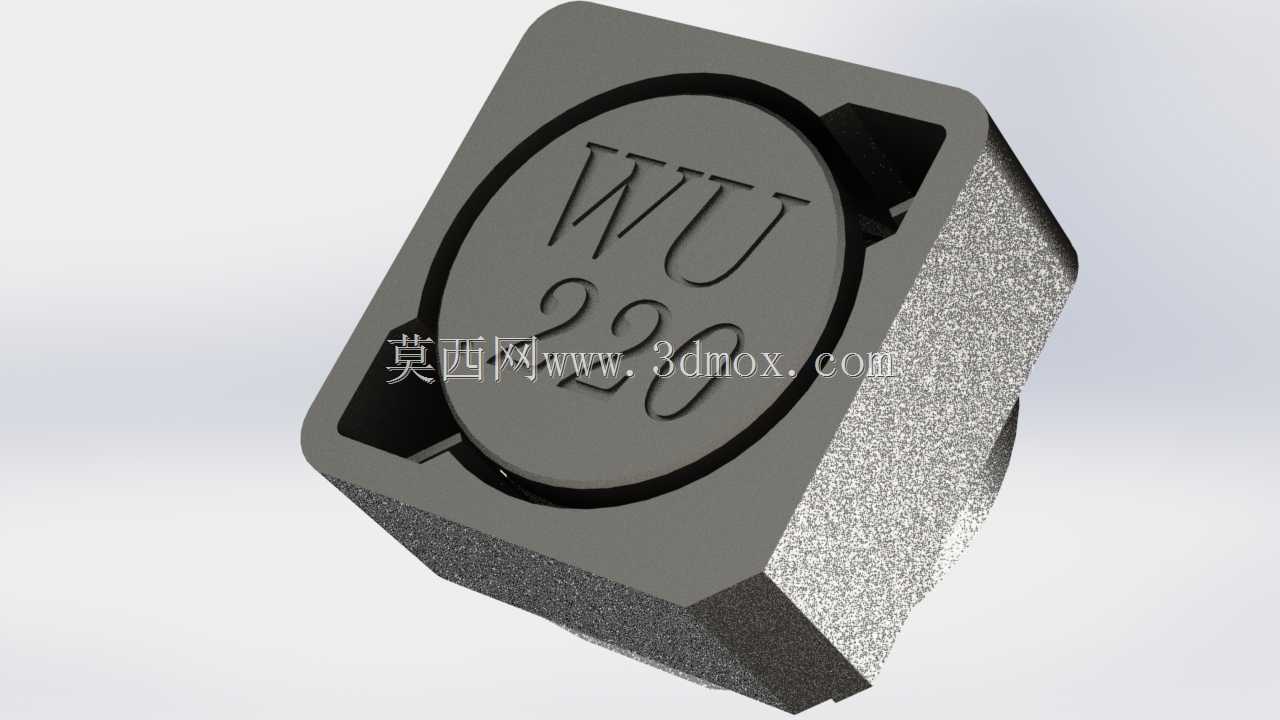

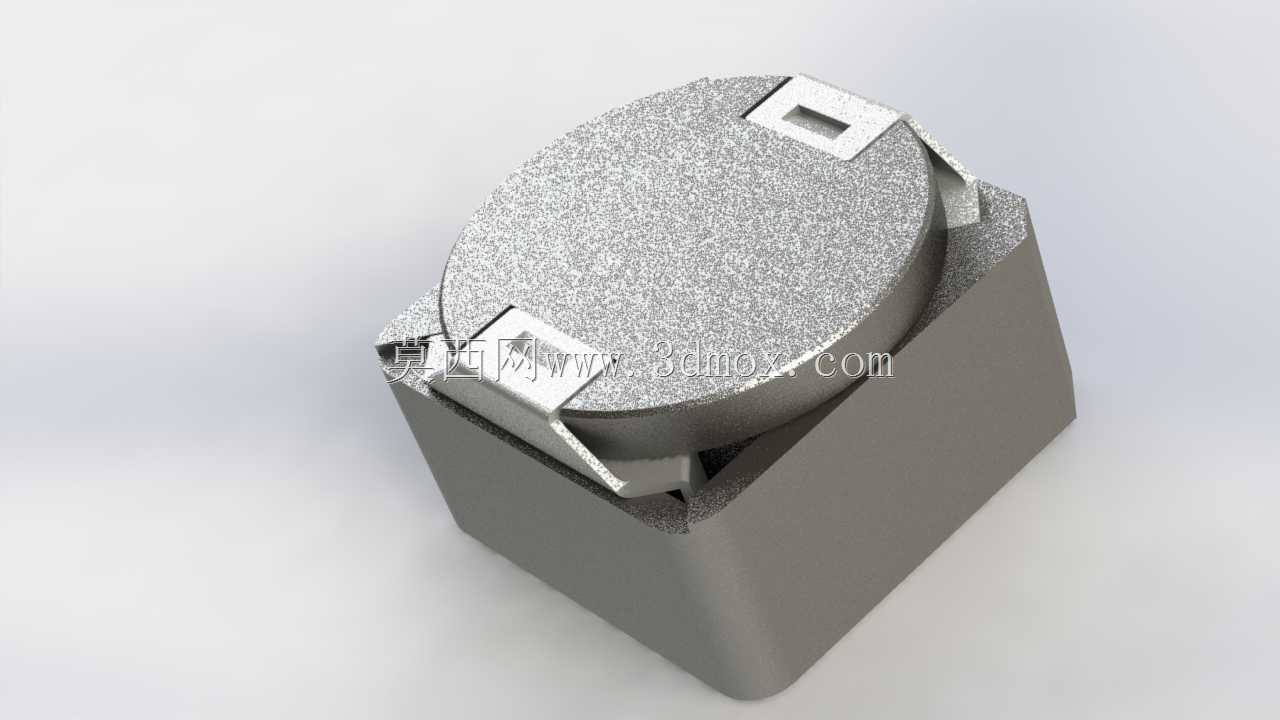

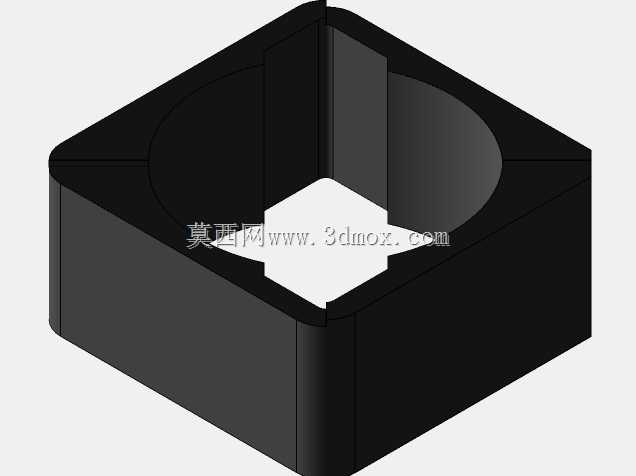

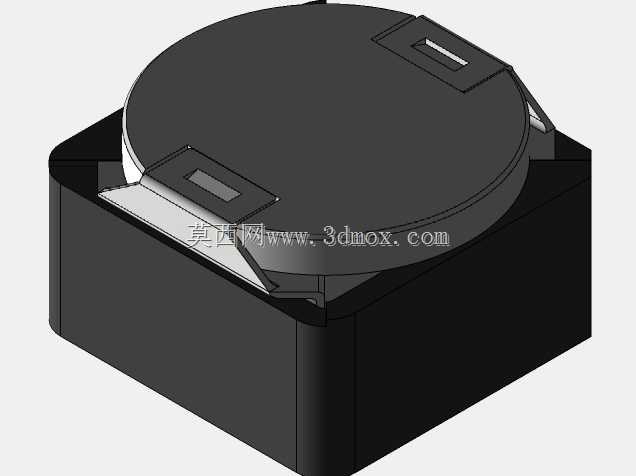

  这款扁线电感器的结构设计,核心围绕消费类电子、通讯终端设备的板载电源滤波场景展开,在手机、便携智能终端、小型通讯模块的DC-DC供电回路中,这类元件承担着储能、滤除纹波电流、抑制瞬态电压尖峰的核心作用,相比传统圆线绕制的贴片电感,扁线结构的绕组在相同封装尺寸下能获得更大的导体截面积,有效降低绕组直流电阻,减少大电流工况下的铜损发热,适配终端设备高功率密度供电的设计需求。从结构布局来看,该元件采用方形塑封基座搭配圆形磁芯上盖的组合结构,基座采用耐高温工程塑料注塑成型,为内部绕组提供绝缘支撑与定位基准,磁芯部分采用屏蔽式结构设计,闭合磁路能够有效降低绕组工作时的漏磁,避免对板上周边的敏感信号线路、射频元件造成电磁干扰,

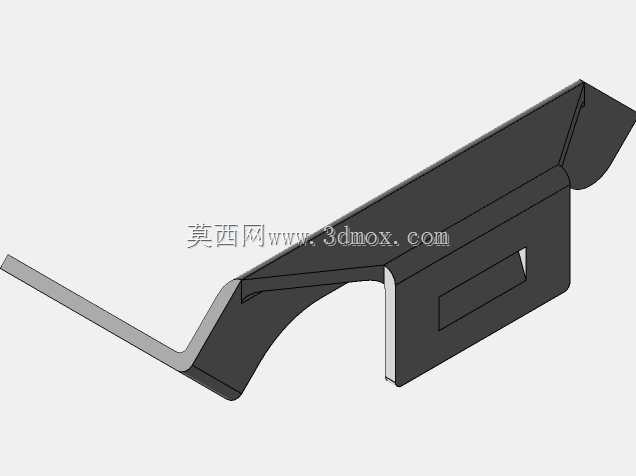

  这一设计在通讯类终端设备中尤为关键,通讯设备内部射频电路、高速数字电路对电磁干扰的敏感度极高,非屏蔽电感的漏磁很容易导致信号信噪比下降、通讯误码率升高等问题。两个引出端子采用弯折成型的金属片结构,从基座两侧延伸出焊接面,端子表面做镀锡处理,适配SMT回流焊工艺要求,焊接面的尺寸设计充分考虑了焊盘的润湿面积需求,既能够保证焊接后的机械连接强度,也能避免焊锡量过多导致的端子连锡、虚焊问题,端子的弯折弧度做了应力释放设计,在PCB板受温度变化产生形变时,弯折结构能够吸收部分应力,避免焊点开裂导致的元件失效。在安装边界设计上,元件整体为方形底座结构,四个边角做了小尺寸倒角处理,避免SMT贴装过程中吸嘴取料时出现偏位,

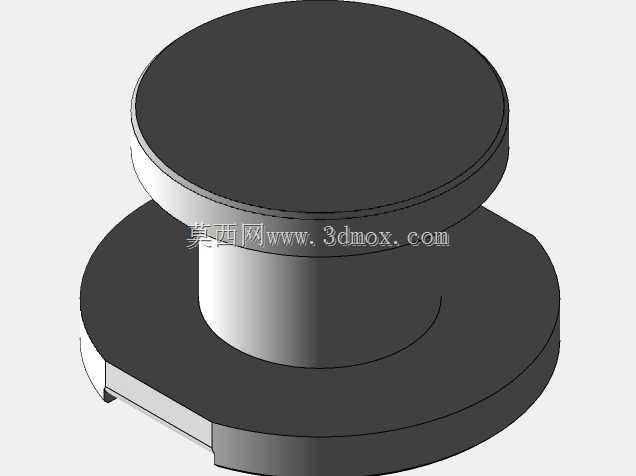

  也能减少元件与周边其他元器件的装配干涉,元件的总高度控制严格,适配超薄便携设备的板内堆叠空间要求,磁芯上盖与基座的配合采用卡扣加粘接的双重固定方式,在满足机械强度要求的同时,保证磁路闭合的可靠性,避免受振动、冲击后磁芯移位导致电感量偏移。绕组部分采用扁平漆包线绕制,绕制过程中排线紧密,充分利用磁芯内部的绕线空间,扁线的宽面与磁芯中柱平行排布,能够有效降低绕组的趋肤效应损耗,在开关电源几百kHz的典型工作频率下,相比同截面积的圆线绕组,交流阻抗更低,温升表现更优。磁芯材质选用功率铁氧体材料,饱和磁通密度高,在通过大电流时电感量衰减幅度小,能够保证回路在瞬态大电流输出工况下的稳定性,避免因电感饱和导致的电源回路失控。在建模过程中,

  所有结构尺寸都按照实际量产元件的公差要求做了基准标注,端子的共面度控制在SMT工艺要求的范围内,磁芯与基座的配合间隙、粘接胶层的厚度都做了还原,能够直接用于PCB板的3D布局干涉检查,也可用于生产工艺的装配模拟,验证各部件在组装过程中的配合关系,排查结构干涉风险。对于结构设计人员而言,这类元件的三维模型能够帮助在PCB堆叠设计阶段精准评估元件占用的空间,提前规避与屏蔽罩、结构件、其他板载元件的空间冲突,也能用于热仿真分析,评估元件工作发热时对周边器件的温度影响。
