工业产线L型工件承托长条构件

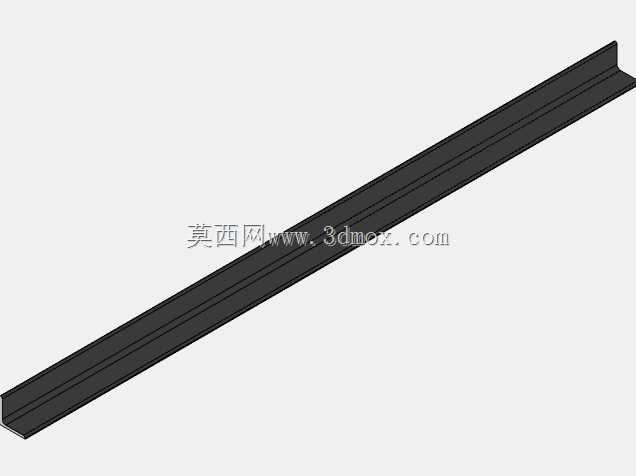

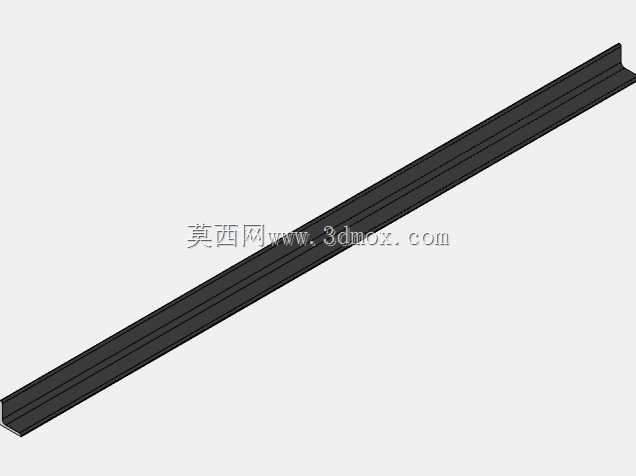

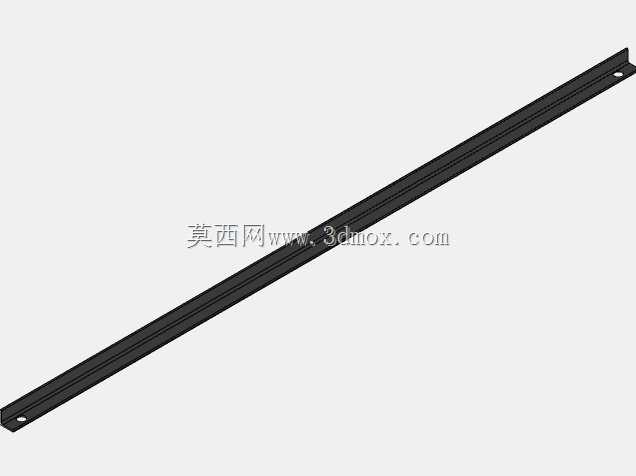

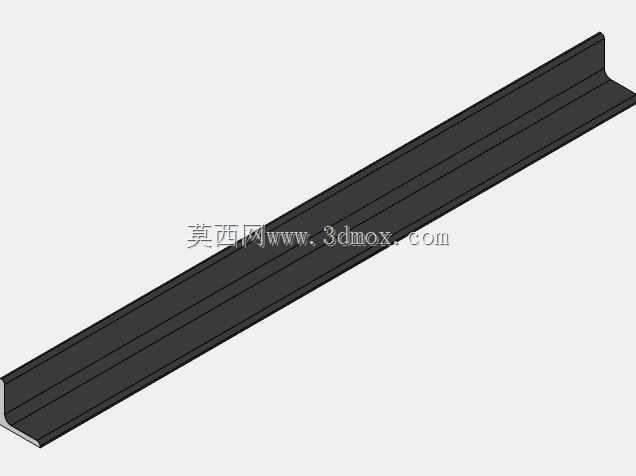

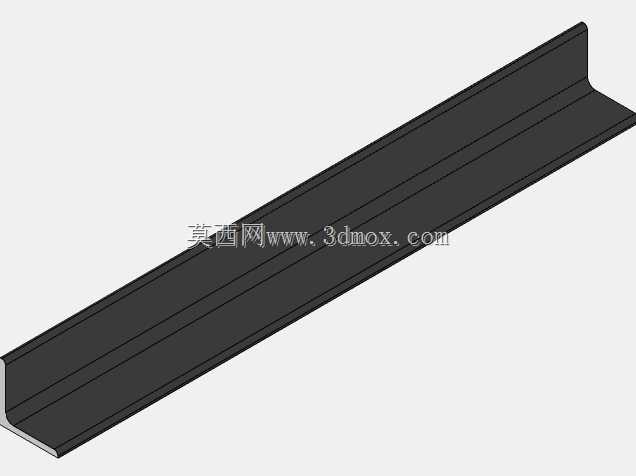

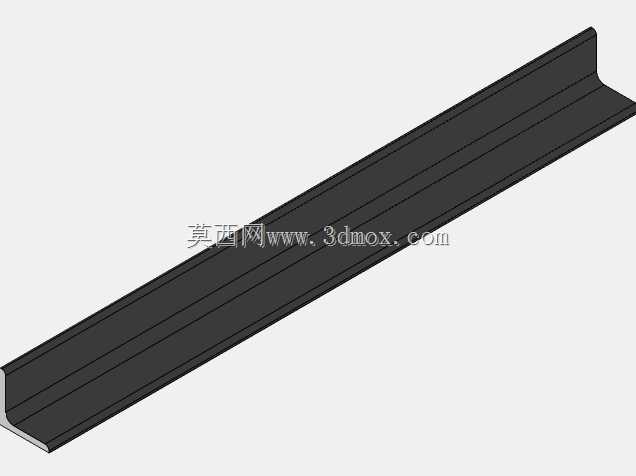

　　在离散制造的机加工、装配类车间工位上，这类L型截面的长条承托构件是工位侧物料暂存、工序间工件流转的常用辅具，区别于通用平面托盘，其折边结构自带侧向限位能力，不需要额外加装挡条就能避免长条状工件沿承托面侧向滑落，适配轴类、条型型材、长杆状加工件的临时放置需求。从结构设计逻辑来看，构件采用等边角钢式的截面构型，两个互相垂直的承靠面分别承担竖向承载与侧向限位功能，承托面沿长度方向做了等距的浅槽压型，这些凹槽并非装饰结构，一方面可以提升长条构件的截面抗弯模量，在同等板材厚度下降低长跨度布置时的下挠变形量，另一方面凹槽形成的微小间隙可以避免工件与承托面完全贴合，减少工件接触面的剐蹭风险，对于表面质量要求较高的精加工件，

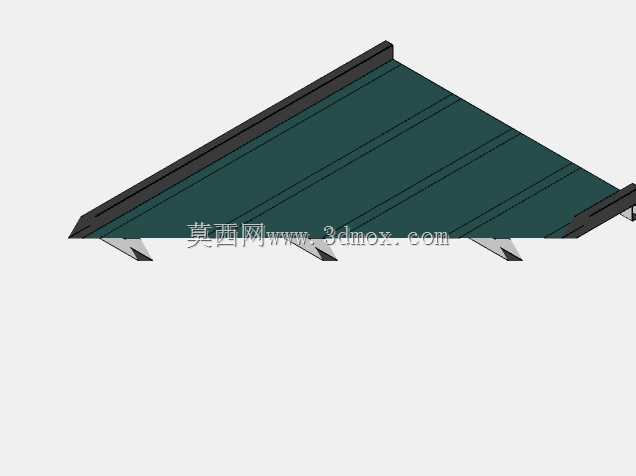

　　这种结构能有效降低放置过程中产生的表面划伤概率。在实际产线布置中，这类承托构件的安装边界需要匹配工位的操作高度，通常单根构件的有效承托长度根据工位常见工件的最大长度设定，两端可通过螺栓固定在工位型材架或者焊接支架上，折边的高度尺寸经过适配，既不会因为折边过高导致工件取放时卡滞，也不会因为折边过矮失去侧向限位作用，当多根构件平行布置时，可以组成大面积的工件承托台面，单根构件之间预留的间隙可以方便清扫工位切屑、掉落的小型紧固件，避免杂物在承托面积攒硌伤工件。从功能特性上看，这类构件没有复杂的活动结构，整体为一体折弯成型，不存在易损的连接部件，日常使用中不需要频繁维护，承托面的承载能力根据板材厚度匹配常规机加工工件的单重，

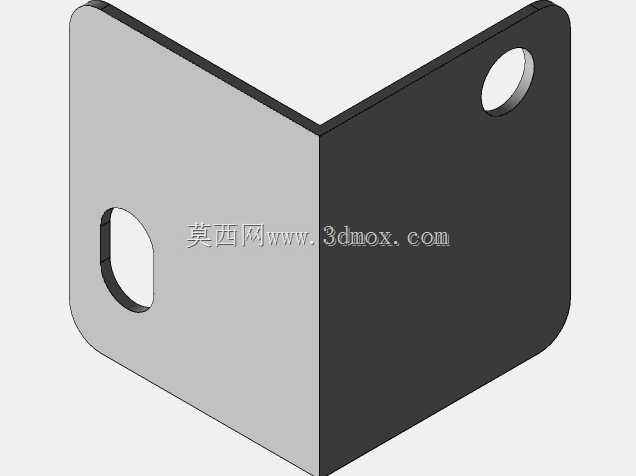

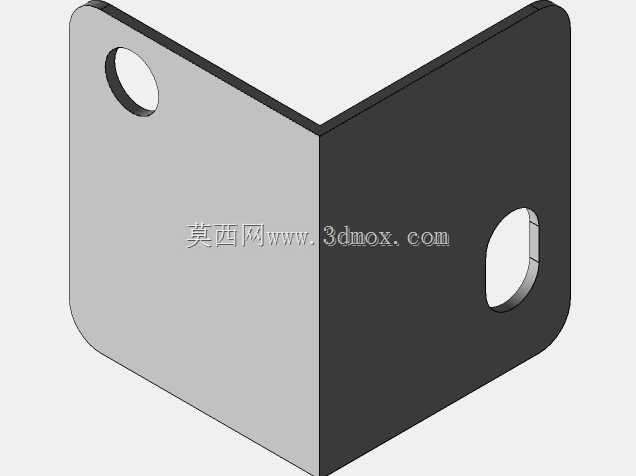

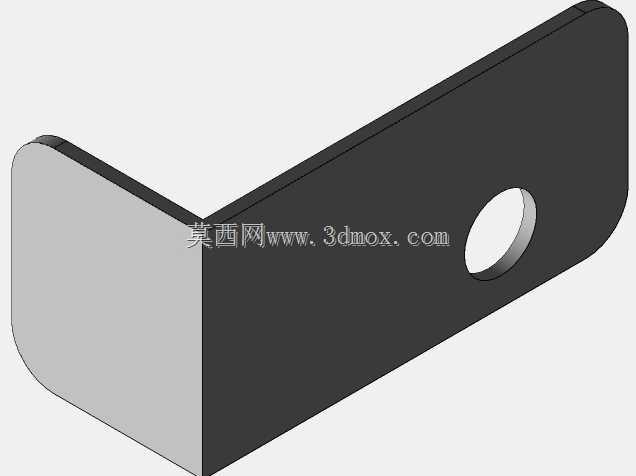

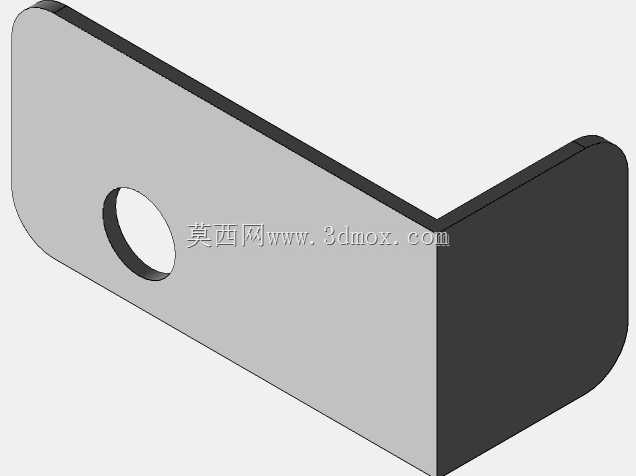

　　单米长度的额定承载可以覆盖绝大多数中小型机加工件的放置需求，针对不同的工位场景，构件的表面处理可以选择喷塑、镀锌等不同工艺，在焊接工位使用时可以选择耐高温的涂层，避免焊接飞溅灼伤构件表面，在精密装配工位使用时可以在承托面贴附软性防滑垫，进一步降低工件磕碰风险。设计这类构件时，首先要明确工位上需要承托的工件轮廓范围与重量区间，以此确定构件的板材厚度、截面边长以及单根长度，避免过度设计造成材料浪费，同时也要兼顾安装的兼容性，构件两端的安装孔位通常设计为长圆孔，方便安装时调整位置，抵消支架焊接或者型材组装带来的位置误差，折边的折弯半径需要根据板材厚度设定，避免折弯处出现应力集中导致长期承重后出现开裂，

　　承托面上的压型槽深度控制在1-2mm区间，过深会削弱截面的有效承载厚度，过浅则无法起到提升刚性与防剐蹭的作用。在工序流转场景中，这类构件也可以安装在物料周转车的框架上，作为周转车的承托层使用，相比整板式的承托台面，这种长条式的构件自重更轻，能降低周转车的整体重量，减少人工推移周转车时的发力负担，同时镂空的结构也方便操作人员观察周转车下方的地面情况，避免推移过程中碾压地面的小零件或者线缆。需要注意的是，这类承托构件不适合承托带尖锐棱角的重型毛坯件，尖锐棱角可能会压溃构件表面的涂层，重型工件的集中载荷也可能导致承托面出现局部凹陷，针对这类重载场景则需要选用更厚板材、加大截面尺寸的重载款型，同时在承托面加装硬质防护垫块分散集中载荷。在三维建模过程中，这类构件的建模需要重点还原折弯处的圆角特征、压型槽的等距分布特征以及两端安装孔的位置尺寸，确保模型导入装配环境后可以直接匹配对应的工位支架模型，不需要额外调整尺寸，建模时可以将压型槽做成阵列特征，方便后续根据不同的长度需求快速调整槽的数量，提升模型的复用性，折边与承托面的垂直公差需要在模型中做合理的工艺预留，匹配实际钣金折弯的加工精度范围，避免设计出的结构在实际加工中无法达到形位公差要求。
