设备配套安装用立式爬梯结构设计

　　这款立式爬梯主要面向工业设备的高位检修、操作通行需求设计，常见应用场景包含大型立式加工设备周边、仓储高位货架侧方、生产线高架工位的通行配套，区别于民用建筑的固定楼梯，这类梯具不需要承担大流量连续通行的载荷，核心要满足的是单人检修作业时的攀爬稳定性，以及和设备本体的安装适配性，避免额外占用车间过多通行空间。

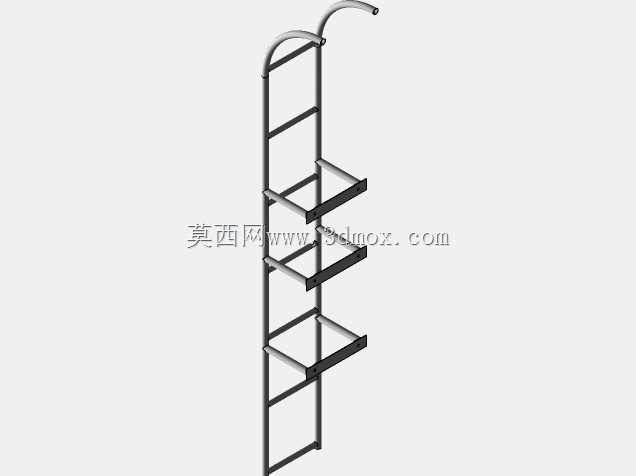

　　从结构设计逻辑来看，这款爬梯采用双侧竖梁作为主承载构件，竖梁选用矩形截面金属型材，相比圆管型材，矩形截面在侧向抗扭表现上更具优势，爬梯挂载在设备侧方时，人员攀爬过程中产生的侧向晃动能被竖梁更好地抵消，不需要额外增加过多斜向支撑就能保证整体刚度。踏步采用三层带安装边框的踏板结构，每级踏板的踩踏面都做了折边加强处理，踏板和双侧竖梁之间采用满焊连接，踏板边框预留的安装孔位可以根据实际使用需求加装防滑贴面，或者在油污较重的车间场景下加装漏液格栅，避免踏板表面积液造成人员滑倒。

　　爬梯顶部的双弯弧挂钩结构是整个设计的核心适配部分，区别于底部落地固定的爬梯，这款爬梯采用顶部挂载、底部限位的安装方式，顶部弯弧的曲率可以匹配设备侧方的圆管横梁或者方形机架边框，挂钩内侧可以根据挂载部位的截面形状加装橡胶缓冲垫，一方面避免金属硬接触刮掉设备表面的防护漆层，另一方面能增大接触摩擦力，防止爬梯在使用过程中出现横向滑移。安装时不需要在设备主体上开过多的固定孔，只需要将顶部挂钩挂在预设的机架横梁上，底部通过两个限位角码和设备底座或者地面预埋板做简单固定即可，整体安装流程不需要大型吊装设备，两名装配工人半小时内即可完成整套梯具的安装固定，后期如果需要调整爬梯的安装位置，只需要拆除底部限位件就能整体移位，适配生产线布局调整时的设备移位需求。

　　尺寸设计上，这款爬梯的有效攀爬高度匹配常规工业设备3米以内的高位操作位，竖梁之间的净宽度控制在400毫米，符合单人攀爬的人机工程尺寸，不会因为梯身过窄导致攀爬时肢体磕碰，也不会因为过宽额外占用设备周边的操作空间。每级踏步的垂直间距设置为300毫米，和常规工业梯具的踏步间距保持一致，人员攀爬时的步幅符合日常上下梯的动作习惯，长时间攀爬也不容易产生腿部疲劳。踏板的有效踩踏深度控制在150毫米，能保证整只脚完全踩在踏板面上，避免踩空风险，踏板边缘做了圆弧倒角处理，没有尖锐的焊瘤或者毛刺外露，防止攀爬时刮扯作业人员的工作服。

　　实际使用场景中，这类爬梯常配套在大型立式储料设备、封闭式加工设备的检修口旁，作业人员需要定期攀爬至设备顶部更换滤芯、检查传动部件或者清理积料，梯身的整体重量控制在合理范围内，采用薄壁金属型材制作时整体重量不超过25公斤，单人即可完成短距离的挪动移位。结构设计时已经考虑了150公斤的额定承载，完全满足单人携带10公斤以内检修工具攀爬的载荷要求，竖梁和踏板的连接部位都做了应力释放处理，长期反复承受攀爬载荷也不会出现焊缝开裂的问题。针对不同设备的安装边界，这款爬梯的顶部挂钩长度、竖梁总高度、踏步数量都可以做参数化调整，建模时所有尺寸都做了关联约束，修改总高度参数时踏步间距会自动保持均匀分布，不需要逐个调整每级踏板的位置，能大幅缩短同系列不同规格梯具的设计出图周期。

　　细节处理上，爬梯所有外露的金属端面都做了封板焊接处理，避免型材内部进入水汽造成内部锈蚀，延长梯具在潮湿车间或者户外设备上的使用寿命，焊接完成后整体做抛丸除锈再喷涂防护漆，漆面附着力强，长期接触车间内的切削液、油污也不容易出现起皮脱落的情况。如果是用于有防爆要求的车间场景，还可以在踏板表面加装铜质防滑条，避免金属摩擦产生火花，适配不同工况的使用需求。
