汽车涡轮检测用止回定位夹具结构

　　在汽车涡轮增压器零部件的出厂检测环节，装夹定位的一致性直接决定了检测数据的离散度，这套止回夹具正是针对涡轮壳体气道密封性、叶片端面跳动检测工位开发的专用装夹结构，区别于通用台虎钳的多点压紧方式，它采用单基准面贴合+多轴定位销止退的设计逻辑，能在10秒内完成单件涡轮工件的装夹锁定，全程无需反复调整压紧力，避免薄壁涡轮壳体受夹压变形导致的检测误差。

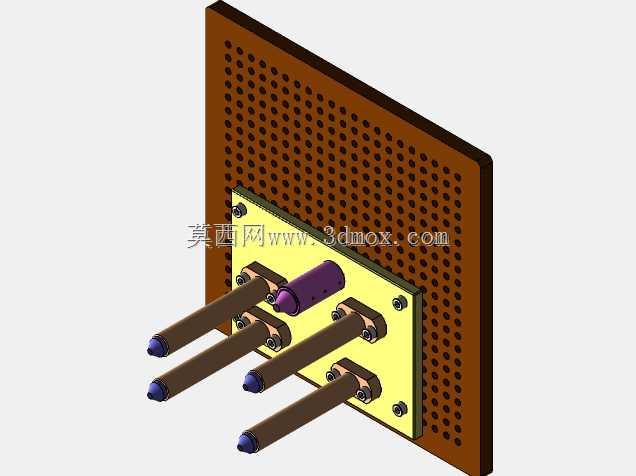

　　从安装边界来看，整套夹具的背板采用标准多孔洞洞板安装结构，可直接适配车间现有检测工作台的通用安装孔距，不需要额外加工过渡安装板，背板厚度控制在15mm，整体安装后突出工作台面的垂直高度为180mm，不会和检测工位上方的位移传感器、气密检测接头产生运动干涉。前端的定位安装板采用4颗内六角螺钉与背板锁紧，安装板平面度控制在0.02mm以内，作为工件装夹的Z向基准面，所有定位轴的轴线均与该基准面保持垂直，垂直度公差不超过0.015mm，保证涡轮工件装夹后气道轴线与检测头的同轴度要求。

　　四根伸出的定位导向轴采用阶梯轴结构，轴端的蓝色缓冲头为聚氨酯材质，硬度控制在邵氏60A，在工件推送到位时起到硬限位缓冲作用，避免金属硬碰撞磕伤涡轮工件的安装端面，每根导向轴配套独立的直线轴承座，轴承座通过两颗螺钉固定在前端安装板上，轴系的往复运动间隙控制在0.01mm以内，推送过程无卡滞。中间的紫色止回锁紧部件是整套夹具的核心功能件，采用弹簧驱动的钢珠止退结构，当涡轮工件沿导向轴推送到位后，止回结构会自动卡入涡轮壳体的预设工艺卡槽内，实现单向锁止，不需要额外操作锁紧手柄，检测完成后只需按压止回件端部的解锁按钮，即可解除锁定将工件沿导向轴抽出，整个操作流程符合检测工位的单手操作习惯，能有效降低检测人员的操作疲劳度。

　　设计过程中特意规避了传统夹具的多螺栓压紧结构，所有运动部件均做了防松处理，导向轴表面做了硬质阳极氧化处理，表面硬度达到HV400以上，长期往复推送不会出现磨损拉毛的问题，适配年产10万件以上涡轮零部件的检测线连续作业需求。考虑到检测工位可能存在的切削液、检测液飞溅情况，所有直线轴承均自带防尘密封圈，止回结构的内部弹簧采用不锈钢材质，不会因锈蚀导致止回功能失效。夹具的整体布局充分考虑了人工操作的人机工程学，定位轴的伸出长度根据涡轮壳体的轴向深度做了匹配设计，工件推送到位后，手部距离前端安装板留有30mm的操作空间，不会出现夹手风险。

　　不同于通用工装的多规格适配设计，这套夹具针对特定型号的汽车涡轮做了定位尺寸定制，四根导向轴的中心距完全匹配涡轮壳体上的四个安装支耳孔位，装夹时不需要找正，工件沿导向轴推入即可自动完成定位，重复定位精度可控制在0.02mm以内，完全满足涡轮端面跳动检测、气道气密检测的装夹精度要求。背板的多孔结构除了安装固定作用外，还可兼容不同规格的前端定位板更换，后续同系列不同型号涡轮检测时，只需更换前端的定位安装板、调整导向轴的中心距即可快速适配，不需要重新制作整套夹具基座，能有效压缩新工装的开发周期与制作成本。
