工业用合页铰链结构三维设计

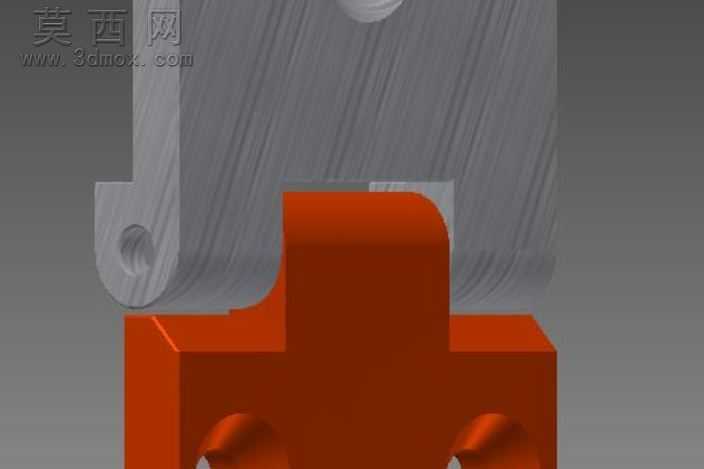

本作品为工业场景常用的铰接合页三维模型，整体采用参数化建模思路完成，在建模初期先梳理合页的核心功能逻辑：实现两个构件之间的绕轴转动连接，同时保证连接强度与转动顺滑度。建模过程中先绘制核心铰接轴的基准轴线，分别构建两个页片的基础实体，其中固定页片设置有沉头安装孔，用于通过紧固件将合页固定在基体上，活动页片与铰接轴做间隙配合设计，预留合理的转动公差，避免实际生产装配后出现卡滞问题。材质设置上区分两个部件的视觉表现，固定页片采用哑光银灰色金属材质，模拟常用的镀锌钢或者铝合金基材效果，表面添加细微的拉丝纹理，还原真实五金件的加工质感，活动页片采用醒目的橙红色哑光漆面材质，既区分部件结构，也方便在装配校验时快速识别活动部件的运动范围。结构设计上对页片的弯折处做了圆角过渡处理，避免应力集中问题，同时在铰接位置做了加厚处理，提升合页整体的抗扭、抗弯折性能，符合工业五金件的强度设计要求。渲染阶段采用柔和的侧方主光源搭配补光，清晰展现合页的装配关系、孔位结构与材质质感，模型整体结构规整，参数可编辑，可直接用于机械装配场景的适配、结构验证或者相关产品的设计参考，能够帮助设计人员快速完成铰接结构的方案搭建，减少重复建模的工作量，模型的尺寸比例参考通用工业合页的规格设定，具备实际生产参考价值。
