农业采摘设备用铝合金连接支架结构

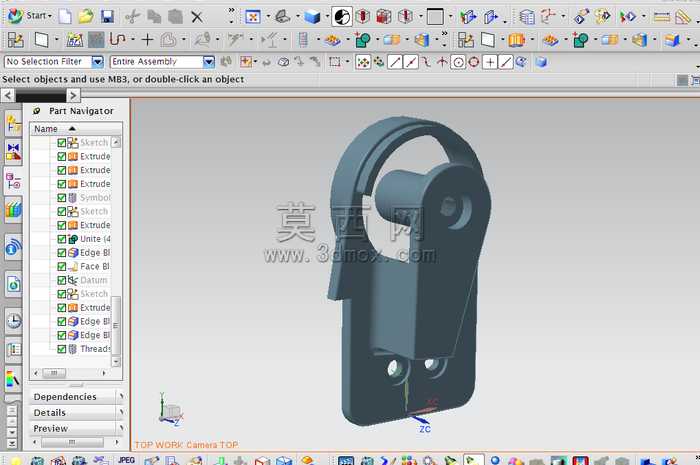

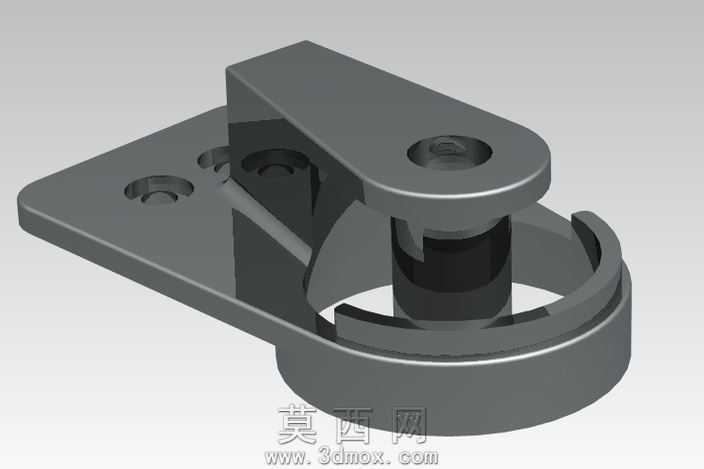

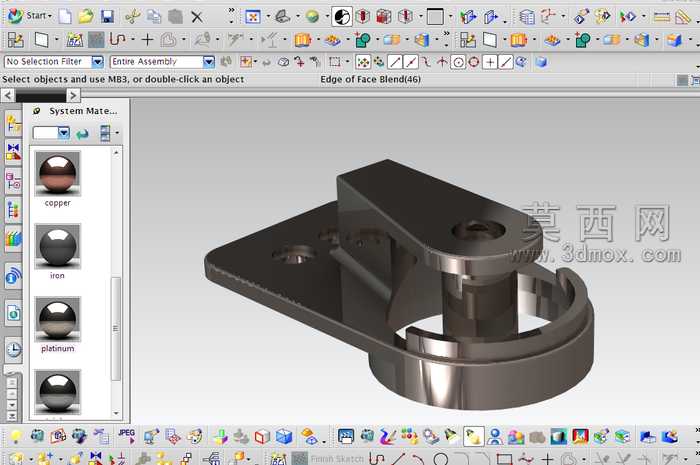

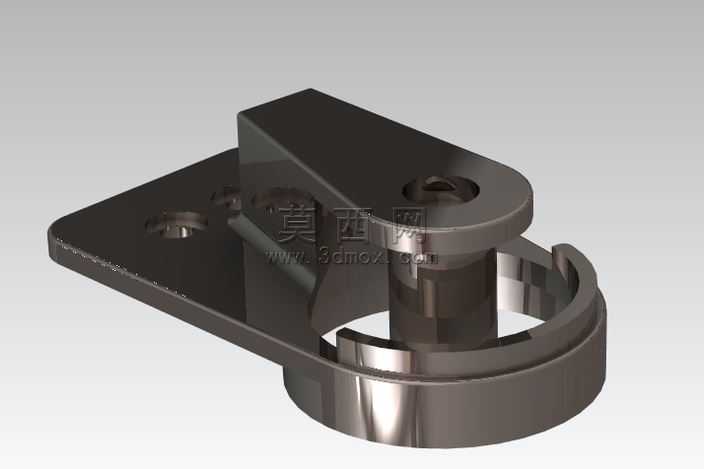

本支架采用Unigraphics NX完成全参数化三维建模，建模过程遵循机械结构设计的基准统一原则，首先以底座安装平面为第一基准，建立全局坐标系，依次绘制底座的二维轮廓草图，通过拉伸特征生成带安装孔的平板底座，底座上的两个沉头安装孔采用孔特征命令生成，严格匹配通用紧固件的安装尺寸公差，保证后续装配的适配性。上部的铰接支撑结构采用凸台拉伸与回转特征组合生成，中间的铰接销轴孔与下部的环形限位结构采用同轴度约束，保证铰接转动时的同轴精度，避免运转过程中出现卡滞问题。侧面的加强筋结构通过草图绘制筋轮廓后采用筋特征生成，筋板的厚度与过渡圆角经过结构力学优化，在保证整体支撑强度的前提下尽可能降低零件重量，符合轻量化设计要求。材质方面预设了铝合金材质参数，渲染阶段赋予零件金属抛光质感，调整环境光与反射参数，还原金属零件的真实表面光泽，清晰呈现各结构的过渡圆角、拔模斜度等工艺细节，所有棱边均设置了合理的圆角过渡，避免应力集中问题，同时适配后续的压铸加工工艺要求。整体结构设计兼顾了安装固定、铰接转动、限位支撑的多重功能，底座的安装孔位布局适配采摘机的主机安装平面，上部的铰接位用于连接采摘执行部件，环形限位结构可限制铰接部件的转动行程，避免部件超程碰撞，各结构之间的壁厚均匀，符合金属压铸成型的工艺要求，无壁厚突变、倒扣等不利于加工的结构特征，建模过程中所有特征均保留参数化关联，后续可根据实际装配需求快速调整尺寸参数，适配不同型号的采摘设备安装要求。
