活塞驱动罐式物料破碎执行机构设计

　　该机构为活塞工作原理衍生的罐式破碎执行结构，核心适配小批量硬质脆性物料的间歇式破碎作业场景，常见于实验室小样制备、小型加工点边角料回收破碎、餐厨有机物料粗碎等对破碎粒度均匀性有要求、单次处理量不大的工况，相比连续式大型破碎设备，该结构占地空间小，动力传递路径短，维护时仅需拆解执行端连接部件即可完成易损件更换，无需拆解整段传动链。

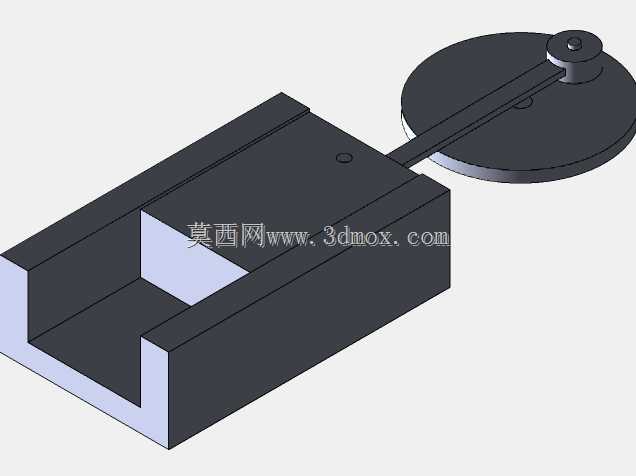

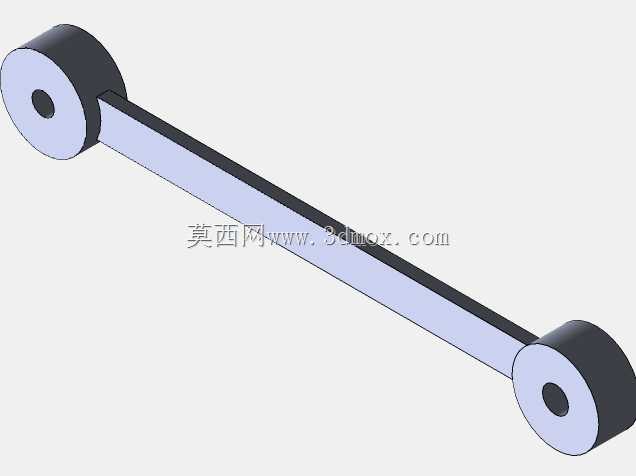

　　从功能实现逻辑来看，该结构通过曲柄圆盘的连续回转运动，带动连杆将圆周运动转化为破碎块的直线往复推送动作，破碎块在槽型罐体内做定行程往复运动，通过破碎块与罐体端部、以及物料间的挤压、剪切作用力完成物料破碎，行程端点设置有硬限位结构，避免运动超程造成构件碰撞，曲柄端的回转中心与连杆铰接点的偏心距直接决定破碎块的工作行程，设计时可根据目标破碎物料的最大进料粒径调整偏心距大小，常规适配20mm以下粒径进料时，偏心距设置为80-120mm即可满足破碎力与行程的匹配要求。

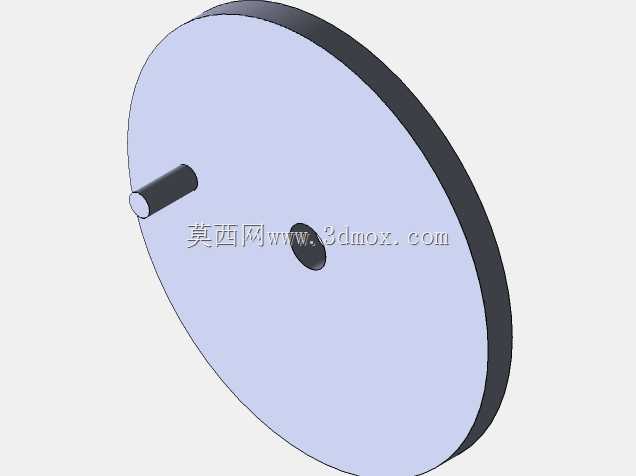

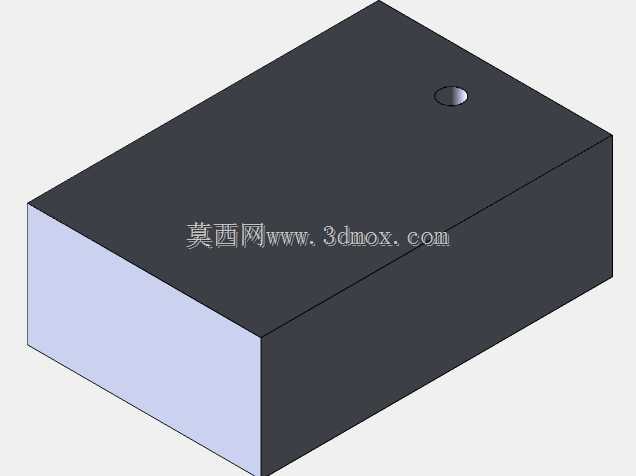

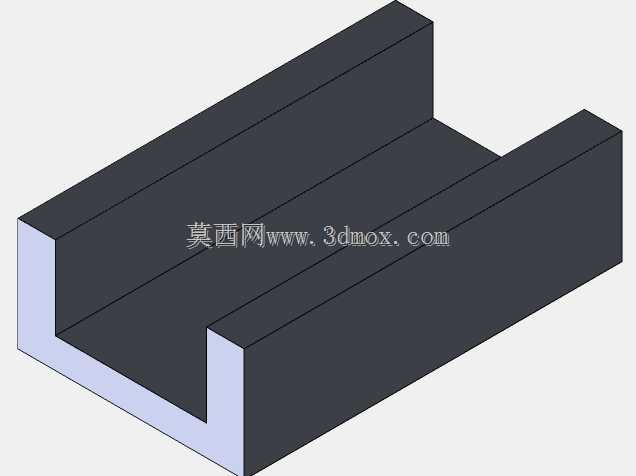

　　结构设计层面，槽型罐体采用U型截面设计，两侧壁作为破碎块往复运动的导向面，无需额外加装直线导轨，靠加工面的配合精度即可保证运动顺畅，配合间隙控制在0.2-0.5mm之间，既避免碎料卡入间隙造成运动卡滞，也不会因间隙过大导致物料在侧隙堆积无法参与破碎。破碎块的工作端面做了硬化处理，表面硬度达到HRC45-50，可应对石英砂、硬质塑料、干燥骨块等常见硬质物料的反复冲击磨损，端面边缘做了15度倒角，避免往复运动时刮擦罐体内壁造成镀层脱落污染物料。曲柄圆盘采用厚重式结构设计，自身转动惯量可储存部分回转动能，在破碎块接触物料遇到冲击载荷时，可依靠飞轮效应降低动力端的载荷波动，减少电机瞬时过载的概率，圆盘上的铰接销轴采用可拆卸结构，更换不同偏心距的销轴安装位即可快速调整行程，适配不同破碎工况的需求。

　　安装边界方面，该机构整体为卧式布局，罐体底部设置有四个安装固定孔，孔位间距按照标准槽钢机架的安装尺寸设计，可直接固定在5号或6号槽钢焊接的机架上，安装时需保证曲柄回转平面与破碎块运动平面的平行度误差不超过0.1mm/100mm，否则会造成连杆铰接处的偏磨，缩短关节轴承的使用寿命。动力输入端可直接连接减速电机输出轴，也可通过带轮、链轮结构与动力源连接，常规工况下适配0.75-1.5kW的四级电机搭配减速比1:15的减速机即可满足破碎力需求，输入转速控制在60-90rpm之间，既保证足够的破碎频次，也不会因转速过快造成物料未充分破碎就被推挤到出料端。

　　实际使用过程中，该结构的罐体上端可根据需求加装密封盖板，避免破碎过程中粉尘飞溅，处理含水物料时也可防止浆液外溢，出料端可适配不同孔径的筛网，控制破碎后物料的出料粒度，当往复运动的破碎块将物料挤压到筛网位置时，粒径小于筛孔的物料透筛排出，大粒径物料留在罐体内继续被往复挤压破碎，直到粒度达标。相比传统的颚式破碎结构，该罐式结构的破碎腔封闭性更好，无物料飞溅问题，运动部件无外露，作业安全性更高，且整体结构零件数量少，除铰接点的轴承需定期加注润滑脂外，其余部件基本无需日常维护，适合非专业设备操作人员的小型作业场景使用。设计建模过程中，所有运动构件均做了干涉检查，在全行程范围内，破碎块与罐体、连杆与机架、曲柄与固定部件之间均无运动干涉，铰接处的销轴与孔的配合采用H7/h6间隙配合，保证转动灵活无卡滞，同时也不会因配合间隙过大产生冲击噪音。
