教学演示用双气门单缸发动机结构

这套单缸动力结构的设计初衷，是面向内燃机原理教学场景做的具象化拆解，不同于量产机型对紧凑性、功率密度的极致追求，它刻意放大了各核心部件的可视性，让曲柄连杆、配气机构的运动逻辑能被直接观察，无需借助剖面透视就能理清动力传递的完整路径。在职业院校的机械原理课堂、汽修专业的实训演示环节，这类结构能帮初学者快速建立内燃机的工作认知，把课本上抽象的奥托循环、气门正时概念，转化为看得见的部件联动关系，避免纯理论教学带来的认知脱节。

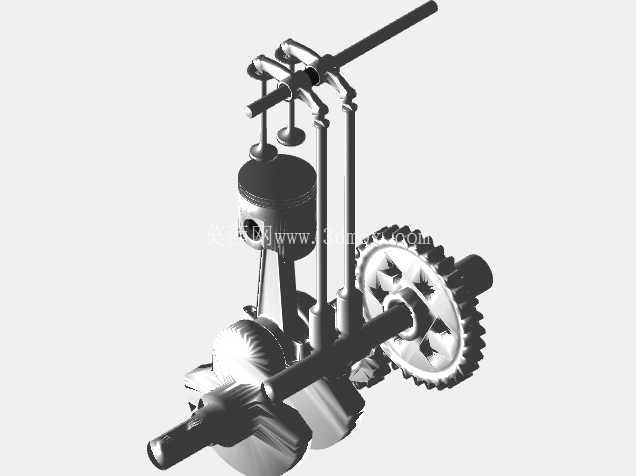

从功能实现上看，这套结构完整复现了四冲程单缸机的核心动作：曲轴旋转时，通过连杆带动活塞在气缸内做往复直线运动，完成进气、压缩、做功、排气四个冲程的循环；顶置的双气门结构通过摇臂、推杆与曲轴端的凸轮轴联动，凸轮的型线决定了气门的开启升程与开闭时机，和量产机型的配气逻辑完全一致，只是省略了外围的冷却、润滑、供油附件，把核心运动副全部裸露在外，方便观察每一个部件的运动轨迹。

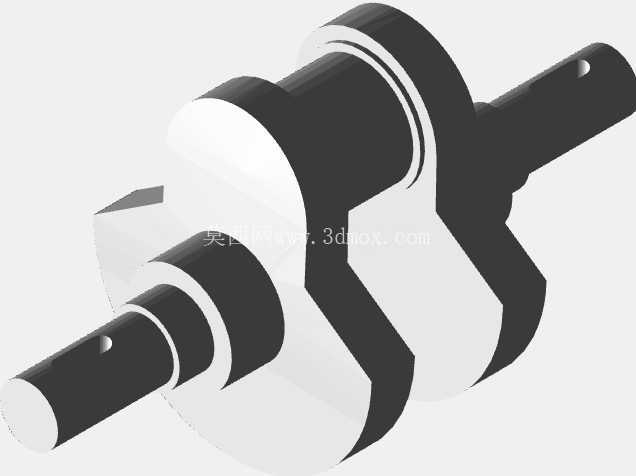

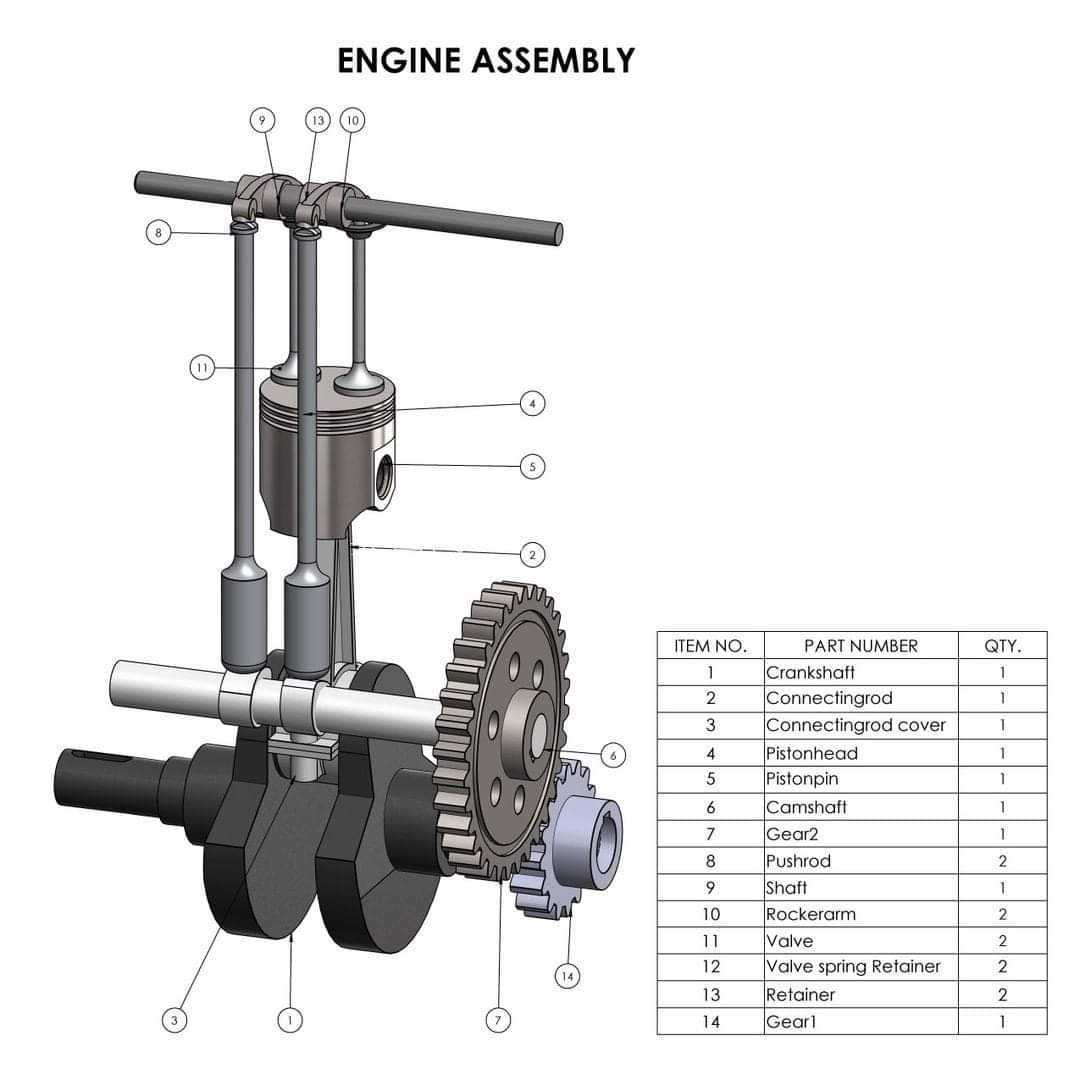

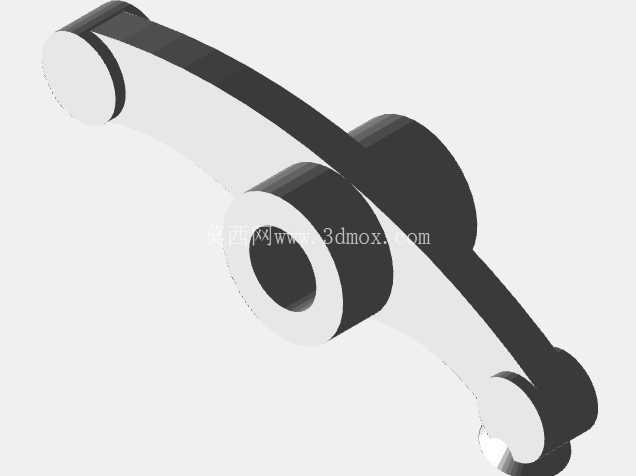

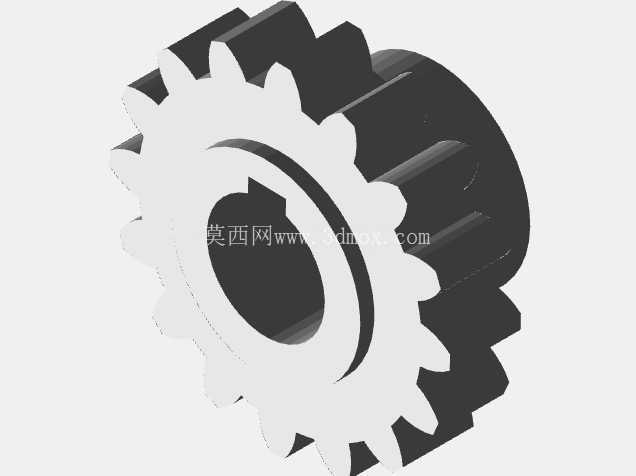

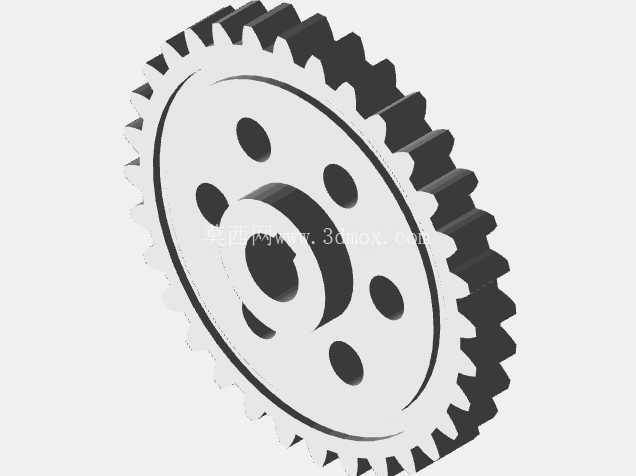

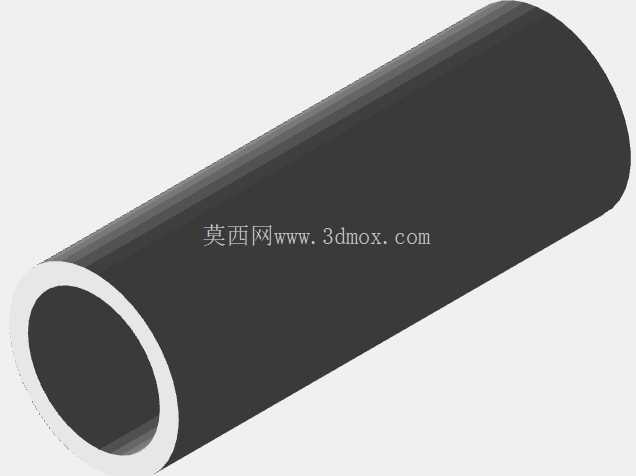

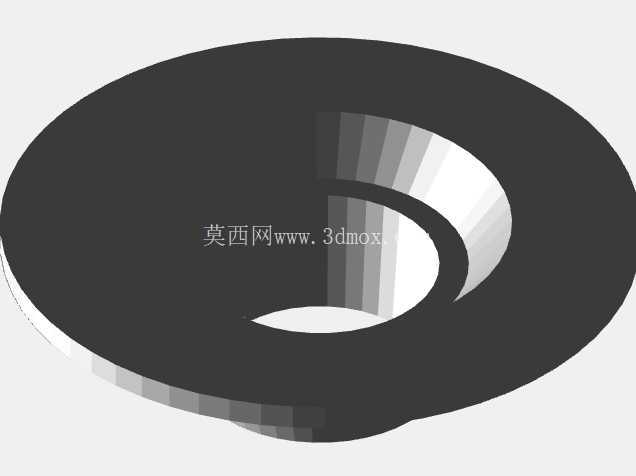

设计思路上，这套结构做了很多适配教学场景的调整：首先是部件比例的优化，没有照搬量产小排量单缸机的紧凑布局，适当加大了连杆长度与凸轮轴、摇臂轴的中心距，避免部件堆叠遮挡视线；活塞与气缸壁的配合预留了足够的观察间隙，能清晰看到活塞环的安装位置与往复运动的行程范围；齿轮传动的凸轮轴驱动结构没有做罩壳封闭，能直接观察曲轴到凸轮轴的传动比关系，对应四冲程机曲轴转两圈、凸轮轴转一圈的工作逻辑。附带的零件明细表完整对应了每一个部件的装配位置，从曲轴、连杆、活塞销，到气门弹簧、挺柱、摇臂，每个零件都做了独立的结构呈现，方便学习者拆解理解单个零件的功能与装配关系。

从安装边界与尺寸逻辑来看，这套结构的整体布局以横向布置的曲轴为安装基准，曲轴两端的轴颈预留了模拟支撑的安装位，可固定在教学演示台架上；气缸中心与曲轴主轴颈中心的垂直度、连杆大小头孔的平行度都按照实际内燃机的装配公差做了匹配，虽然是教学演示结构，但运动副的配合间隙符合机械设计的常规要求，手动转动曲轴端的齿轮时，整套机构能顺畅完成完整的冲程循环，不会出现卡滞或运动干涉。活塞的行程、连杆的长度、曲轴的回转半径三者的比例关系，参考了通用小排量单缸机的曲柄连杆比，运动过程中活塞的侧推力、连杆的摆角都在合理范围内，能真实复现实际机型的运动受力特性，不会因为是教学结构就违背机械原理。

在实际应用中，这类结构除了课堂演示，还可作为机械设计专业的三维建模练习素材，学习者可通过拆解各部件的装配关系，理解曲柄连杆机构的运动仿真逻辑、配气凸轮的型线设计方法，掌握运动部件之间的干涉检查技巧。不同于复杂的多缸发动机结构，单缸机的部件数量少、运动逻辑清晰，能让初学者快速掌握动力类机械的设计思路，从单个零件的结构设计，到整机的装配约束、运动仿真，形成完整的设计认知链条。结构中所有的运动副都做了简化处理，没有多余的装饰性结构，每个部件的外形都服务于功能展示，比如齿轮的齿形参数、凸轮的轮廓曲线、气门弹簧的节距，都按照实际工程设计的常规参数设置，能让学习者接触到真实的机械设计参数逻辑，而非脱离工程实际的示意性模型。
