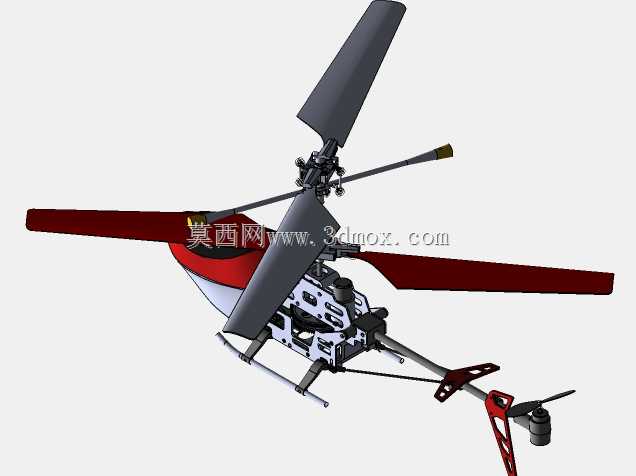

  这款小型遥控直升机的结构设计,核心围绕室内及近距户外低空飞行场景做适配,区别于大尺寸航模对大动力、长续航的追求,该构型优先控制整机重量与旋翼转动惯量,降低新手操作的炸机损伤概率,同时兼顾飞行姿态的灵活调整能力。从结构布局来看,采用共轴反转双旋翼搭配尾桨的构型,主旋翼承担主要升力输出,上下旋翼反向旋转抵消自身扭矩,尾桨仅负责航向微调,相比传统单旋翼带尾桨的构型,能大幅缩小尾桨的动力输出占比,减少尾桨碰擦障碍物导致的飞行失控风险,适合在楼宇间、室内场馆等狭窄空域完成起降、悬停、小半径转向等动作,可用于航模教学演示、低空近距航拍搭载、青少年科创实践等场景。

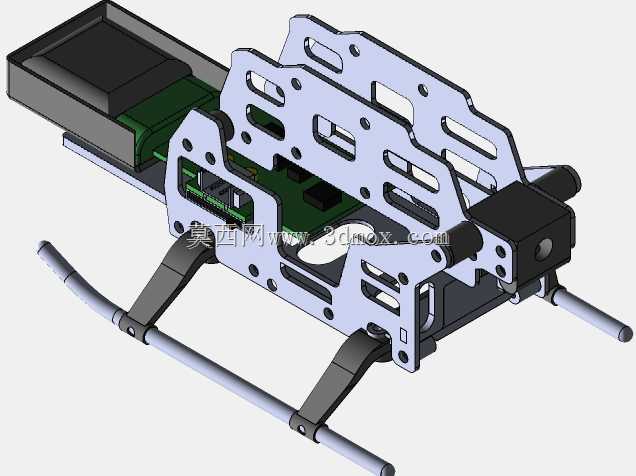

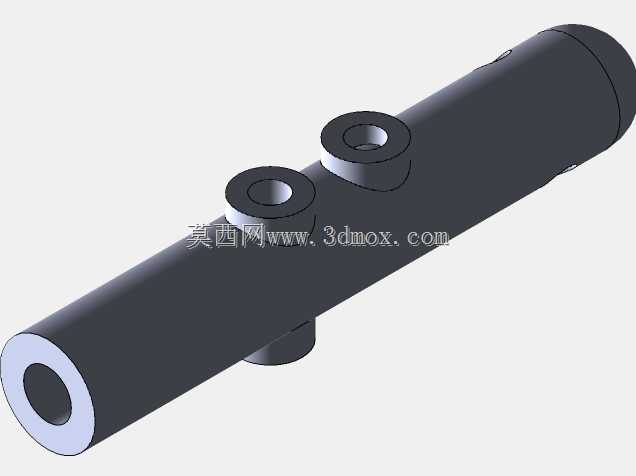

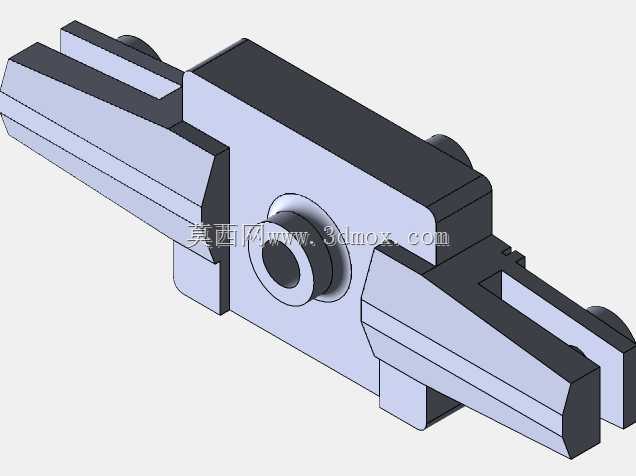

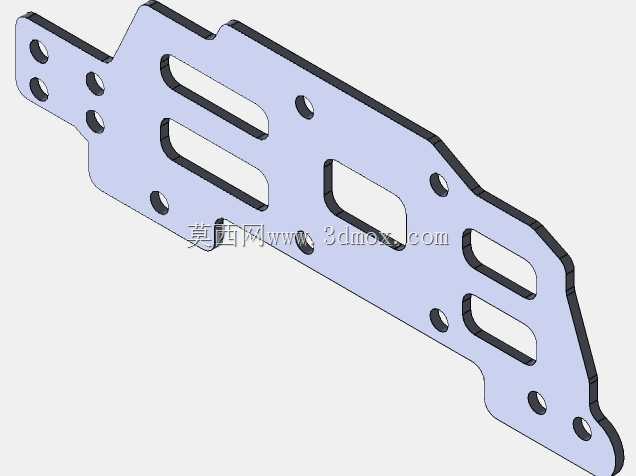

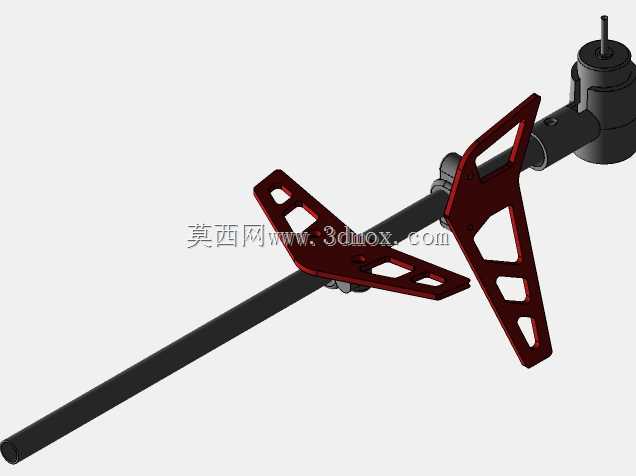

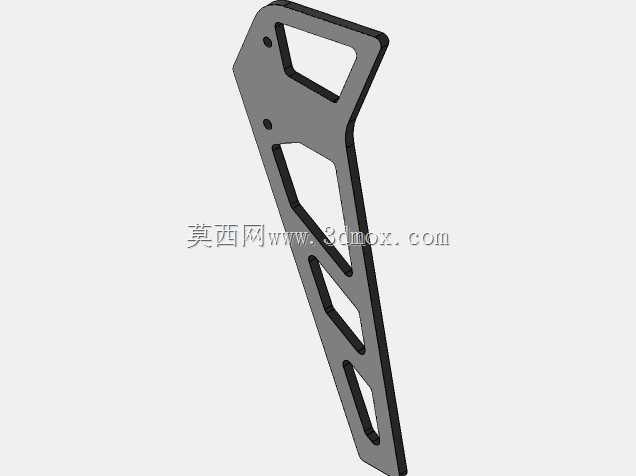

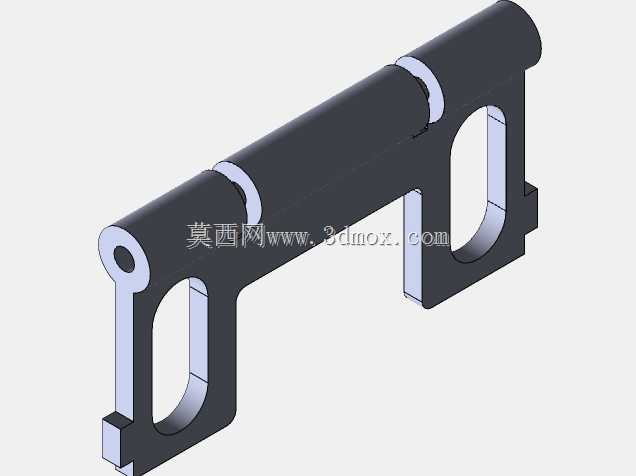

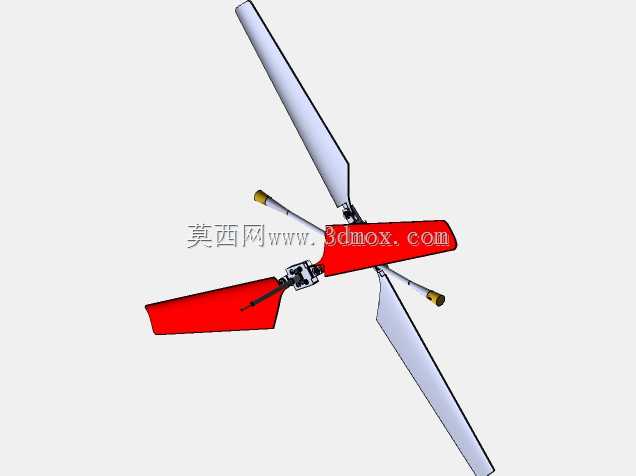

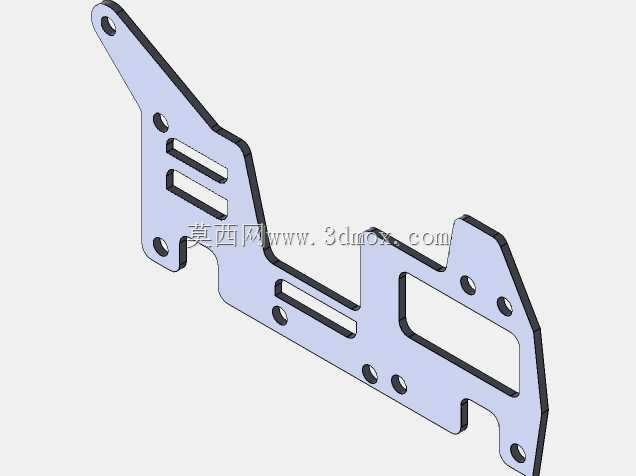

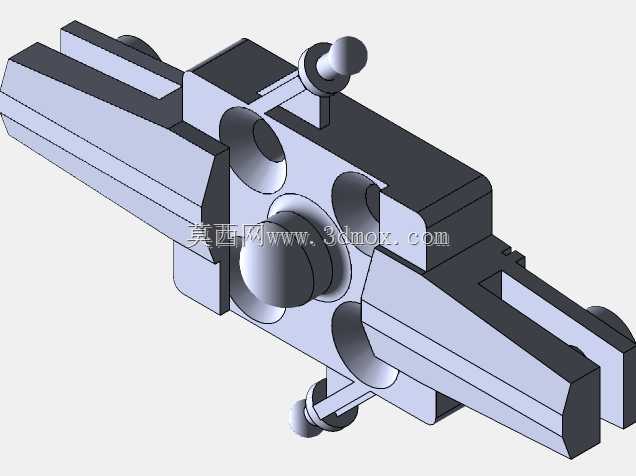

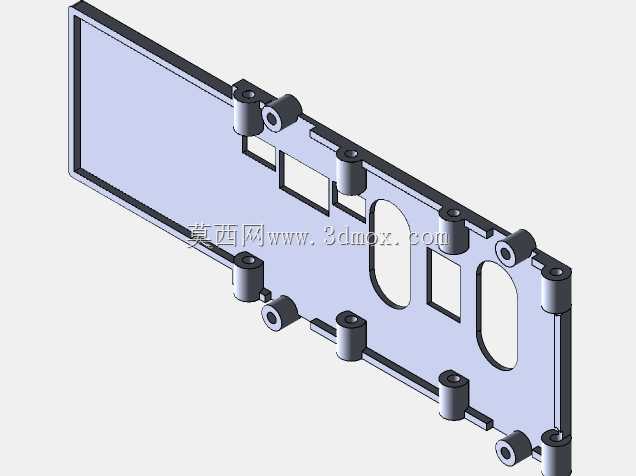

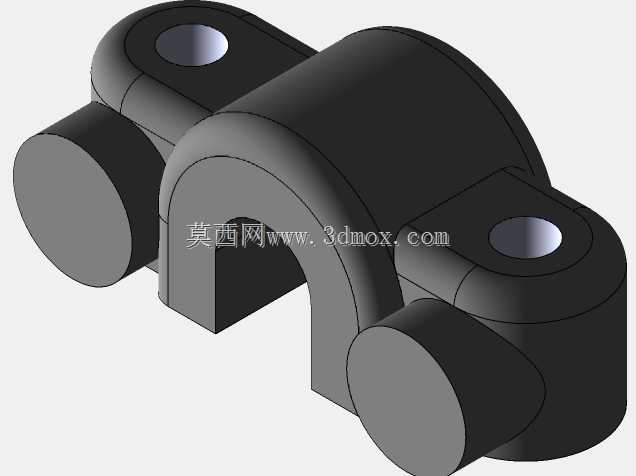

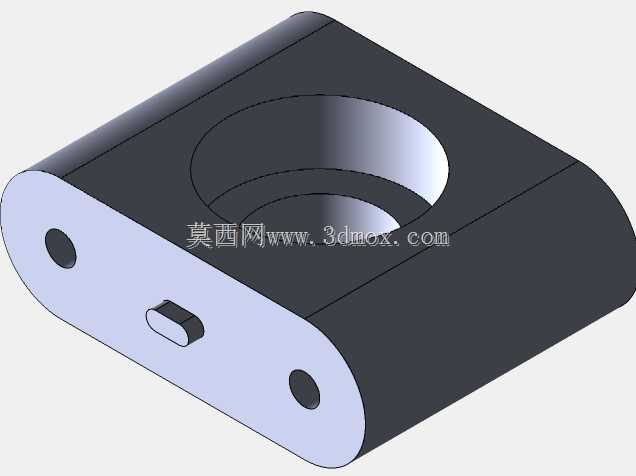

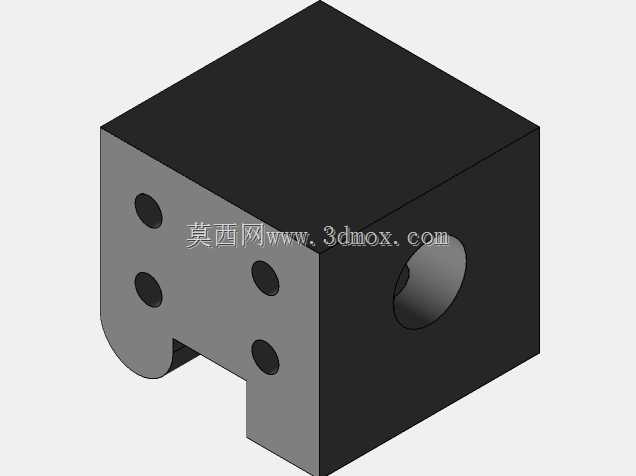

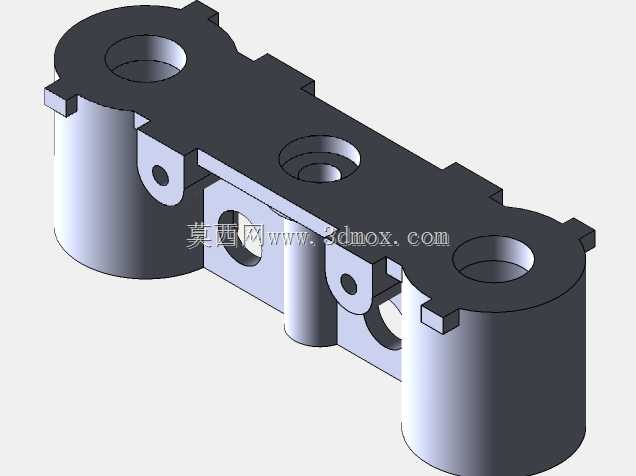

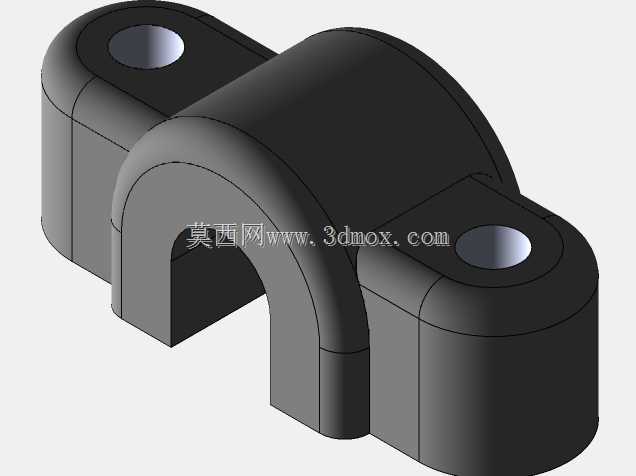

  设计过程中首先明确了整机的安装边界约束,机身主体承力结构采用镂空板式拼接方案,主承力板沿机身纵向布置,预留电机安装位、舵机固定孔、电池舱卡位以及旋翼主轴的穿装孔位,所有安装孔位的同轴度公差控制在0.1mm以内,避免旋翼高速转动时出现偏心振动。主旋翼桨叶采用对称翼型设计,桨根位置设置铰接结构,允许桨叶在旋转过程中做小幅度的挥舞摆振,抵消飞行过程中的气流扰动带来的不均衡载荷,桨尖做切角处理,降低高速旋转时的翼尖涡流噪声,同时减少桨尖失速的发生概率。尾梁采用轻量化圆管结构,从机身尾部向后延伸,末端固定尾桨电机与尾桨,尾梁与机身主体的连接位置设置加强三角片,应对飞行转向时尾桨产生的侧向力矩,避免长期使用后尾梁出现连接松动。

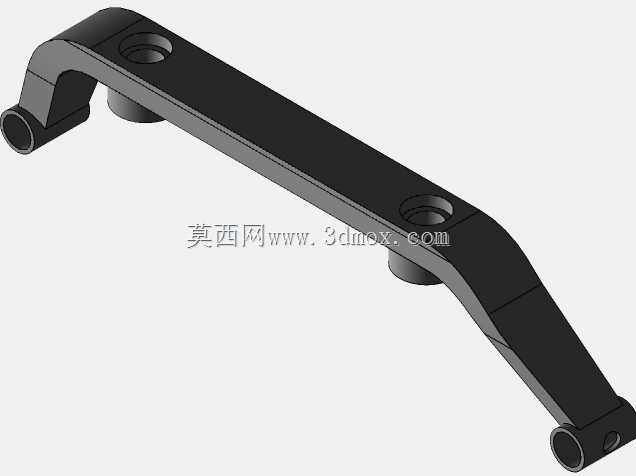

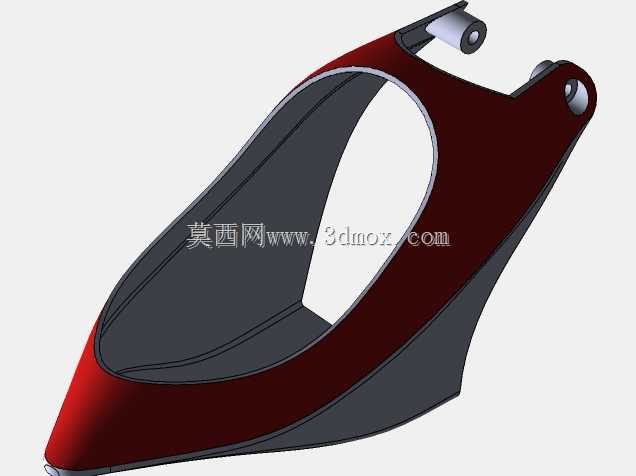

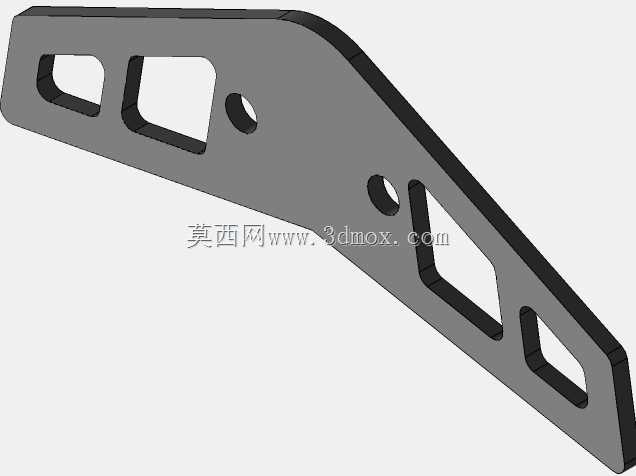

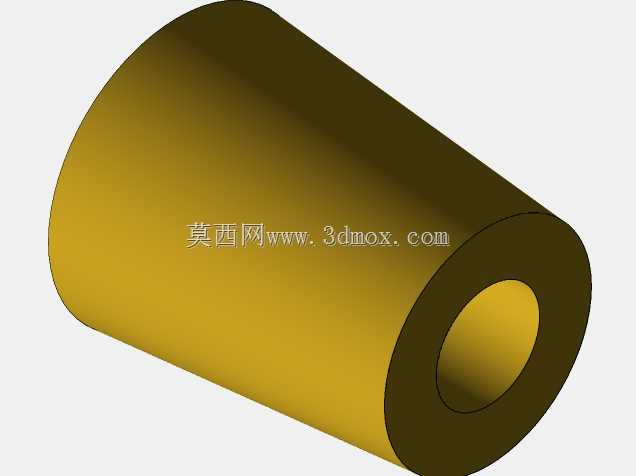

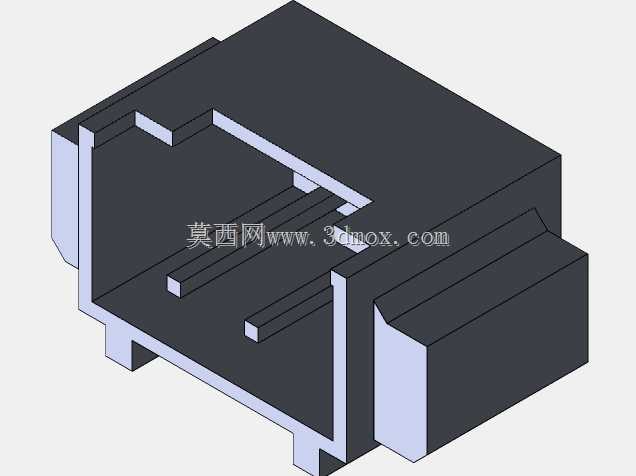

  起落架采用滑橇式结构,两根弧形支撑脚从机身下部向前后延伸,支撑脚与机身的连接位置设置弹性缓冲结构,在硬着陆时能吸收大部分冲击能量,保护机身内部的电子元器件与传动结构,滑橇的横向跨度经过反复校核,保证整机在静止停放以及垂直降落时的侧向稳定性,不会因为重心偏移出现侧翻。机身头部的整流罩采用流线型曲面设计,既可以降低前飞时的空气阻力,也能将飞控板、接收机等电子元件包覆在内,避免飞行过程中杂物碰撞损坏元件,整流罩与机身主体采用卡扣式连接,方便日常维护时快速拆装,检查内部线路与结构件的磨损情况。

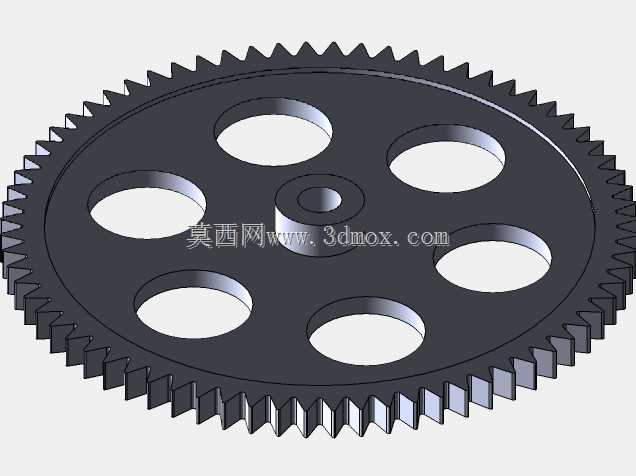

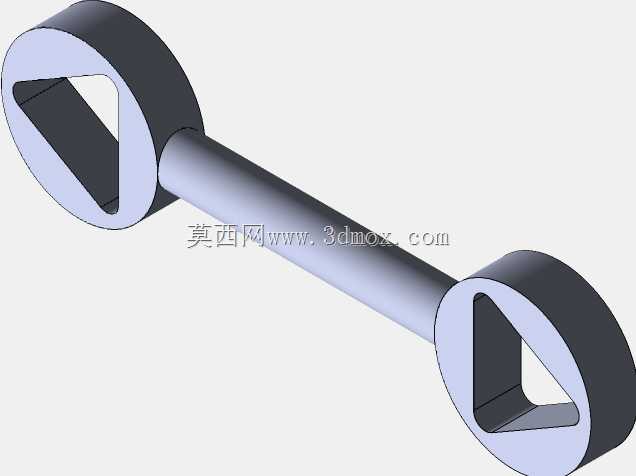

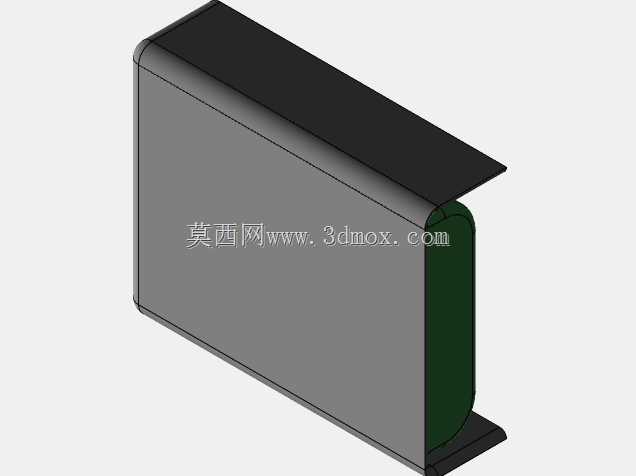

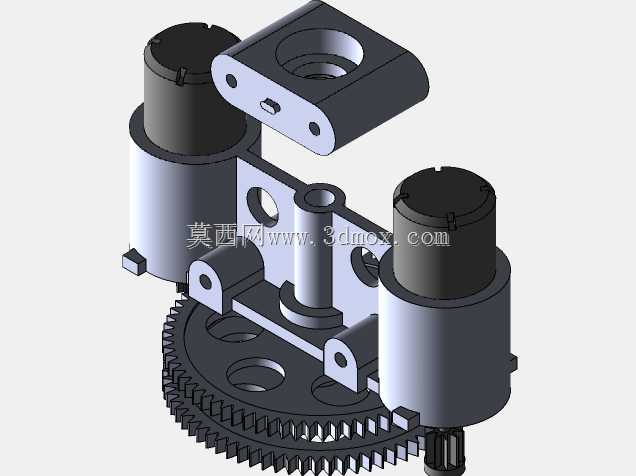

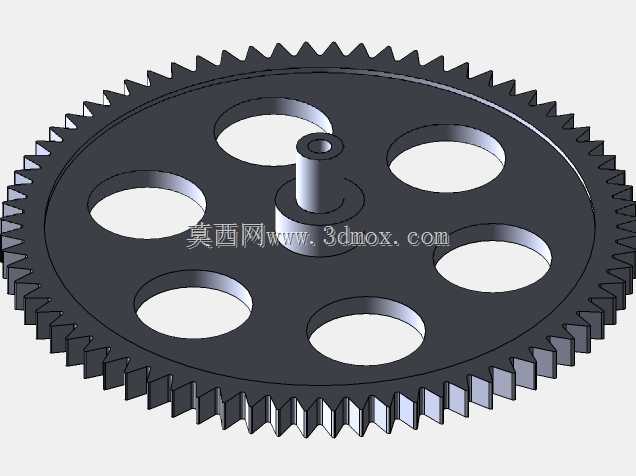

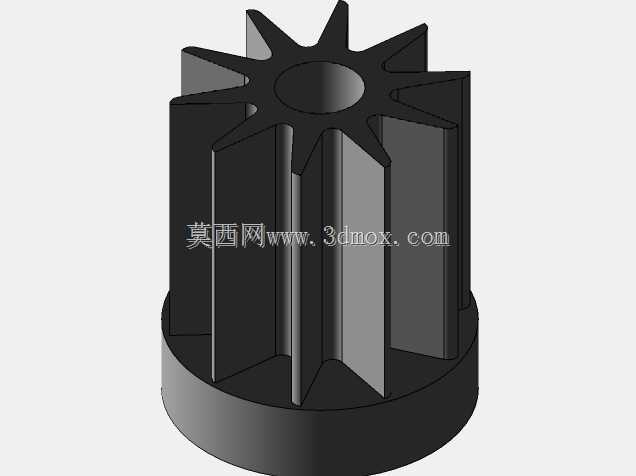

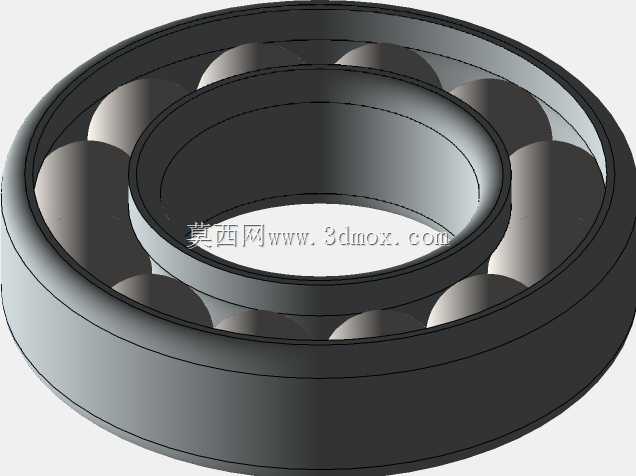

  传动系统的设计上,主电机通过齿轮组直接驱动上下旋翼的主轴,齿轮啮合间隙控制在合理范围,既避免间隙过大导致的传动回程差,也防止间隙过小出现的齿轮卡滞、运转噪声过大的问题,舵机通过拉杆连接旋翼的倾斜盘,倾斜盘的球头连杆长度可微调,用于校准旋翼的螺距初始角度,保证悬停状态下整机不会出现自发的偏航、漂移。整机的重心位置严格控制在旋翼主轴的轴线上,电池舱的位置设计在主轴前方,可通过调整电池的前后位置微调整机重心,适配不同重量的电池搭载需求,避免重心偏移导致的飞行姿态控制难度上升。

  从实际使用的角度出发,该结构的所有易损件均采用快拆设计,旋翼桨叶、尾桨、起落架等碰撞后容易损坏的部件,都可以通过拧下少量固定螺丝快速更换,不需要拆解整个机身结构,降低日常使用的维护成本。结构设计时也充分考虑了零部件的加工可行性,机身承力板可通过激光切割板材加工成型,旋翼桨叶可通过注塑工艺批量生产,不需要复杂的五轴加工工序,适合小批量试制以及航模爱好者自行加工组装。在旋翼转动的安全边界设计上,主旋翼的旋转平面距离机身顶部的高度预留足够安全距离,避免倾斜盘动作时桨叶碰擦机身结构,尾桨的旋转平面外侧预留安全间隙,防止飞行过程中尾桨碰到障碍物时直接打坏传动结构。
