手动带料卷放料机架结构设计

　　在卷材加工的小型作业场景里，很多轻载、低节拍的带料处理工位并不适配动力驱动的开卷设备，一方面动力开卷设备采购与维护成本偏高，另一方面小批量、多频次换卷的作业场景下，手动操作的放料结构反而具备更高的灵活度，这款手动带卷放料架就是针对这类场景设计的实用结构。从实际应用来看，这类结构常出现在小型五金冲压的前置送料工位、包装带料裁切工位、窄幅胶带/绝缘带的分切前置工位，以及部分手工线束加工的包带供料环节，适配宽度在300mm以内、卷重不超过50kg的带料卷使用，完全能满足单人操作的作业需求，不需要额外配置气源、电源，在无动力供给的临时作业点也能快速部署使用。

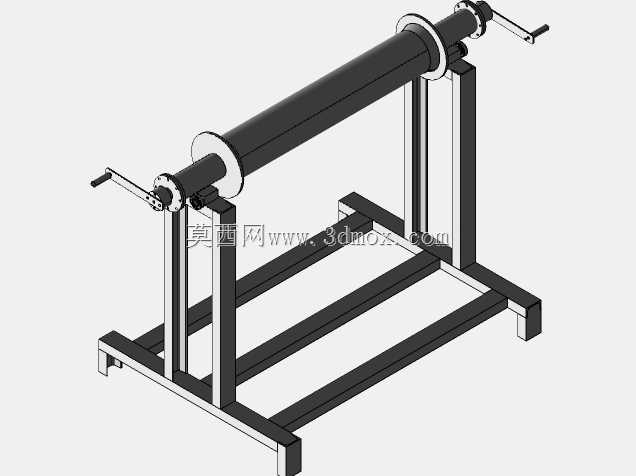

　　结构设计上，整体采用方管焊接的框架式底座，底部框架做了外伸的支撑脚设计，作业时整个机架的重心落在底座支撑边界以内，即使操作人员摇动手柄施加侧向力矩，机架也不会出现侧翻、晃动的问题，不需要额外打膨胀螺栓固定地面，移动工位时可以直接通过叉车或者人工抬运转移，适配多工位轮换的作业需求。核心的卷料承载轴采用两端支撑的简支梁结构，相比单悬臂的放料轴，这种双支撑结构的承载刚性更强，带卷转动过程中不会出现轴端下挠的问题，带料放卷过程的张力更稳定，不会因为轴体变形导致带料跑偏、褶皱。轴体两端配置了可拆卸的挡料盘，挡料盘的内孔和承载轴采用间隙配合，安装带卷的时候可以先拆下一侧挡料盘，将整卷带料套入轴体后再装回挡料盘，通过挡料盘上的锁紧螺钉锁定轴向位置，适配不同宽度的带卷安装，挡料盘的直径比常规带卷的最大卷径小20mm左右，既可以限制带卷的轴向窜动，又不会干涉带料的引出。

　　驱动操作部分在承载轴的两端都设置了手摇柄，操作人员可以根据工位的布置方向，选择在机架左侧或者右侧操作，不需要调整机架的摆放方向，手摇柄和承载轴之间通过销钉传递扭矩，摇柄的握持部分做了光滑的圆柱套设计，转动时握持手感顺畅，不会磨手。承载轴和两侧的支撑立板之间配置了滑动轴承衬套，转动阻力小，长时间使用也不会出现轴孔磨损松旷的问题，维护时只需要定期加注少量润滑脂即可，没有复杂的传动维护点。

　　从安装边界来看，整个机架的整体长度控制在800mm左右，宽度在450mm左右，高度在600mm上下，占用的工位空间很小，普通的工作台边或者流水线旁的空位都可以放置，承载轴的中心高度距离地面420mm，和多数小型裁切设备、冲压设备的进料口高度匹配，带料引出后可以直接进入后续加工工位，不需要额外设置导向托辊调整高度。设计时还考虑了带卷的张力控制，在承载轴的一端支撑位置预留了阻尼片的安装位，作业时可以根据带料的厚度、材质调整阻尼摩擦力，避免摇动手柄速度过快时带卷过度放卷出现散卷、拖地的问题，对于薄型的塑料带、纸基胶带这类容易拉断的材料，适当增加阻尼还能让带料保持适度张紧，放卷过程更平顺。

　　和常见的电动放料架相比，这款手动结构没有复杂的电控元件、减速电机，整体故障率极低，即使是没有设备维护经验的一线操作人员也能快速上手使用，换卷操作全程不需要借助工具，拆下挡料盘即可完成带卷更换，单次换卷时间不超过1分钟，非常适合小批量加工、试制车间、维修工位这类非连续量产的场景使用。结构建模时所有的焊接件都预留了焊接收缩余量，方管的连接位置做了切角贴合处理，实际生产焊接时不需要额外修磨就能保证贴合精度，所有的机加工面都标注了合理的公差要求，支撑立板的轴孔同轴度控制在0.1mm以内，保证承载轴转动时不会出现卡滞，零件的加工工艺性好，不需要特殊的加工设备，普通的机加工车间就能完成全部零件的制作，整体制造成本很低，适合小型加工厂自行制作使用。
