MOTOVARIO NMR030蜗轮蜗杆减速电机结构

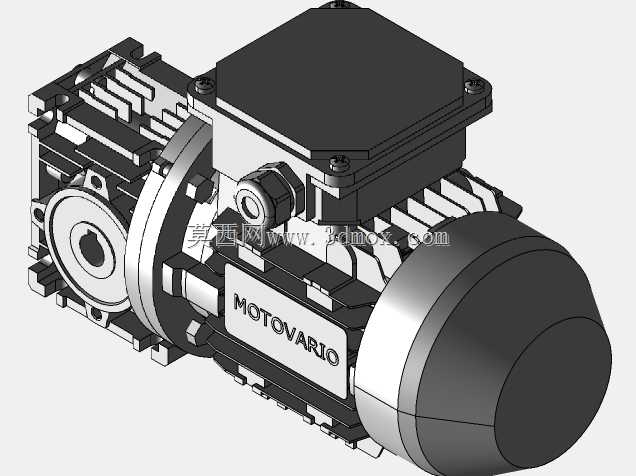

　　在轻工输送、包装生产线、小型自动化专机的传动布局里，这类同轴集成式蜗轮蜗杆减速电机的出镜率一直不低，区别于分体式电机搭配减速器的组装结构，它把异步驱动电机和蜗轮减速腔体直接做了法兰式刚性连接，省掉了额外的联轴器对接环节，也减少了动力传输过程中的对中误差累积。从结构细节上看，电机部分采用了标准的风冷散热筋设计，沿机壳圆周方向均匀排布的凸起筋条，能在电机转子带动后端风叶转动时，通过筋条间的气流通道带走绕组运行产生的热量，保证长时间额定负载下的温升控制在绝缘等级允许范围内。接线盒设置在机壳顶部居中位置，采用密封式腔体结构，进线口预留了标准的电缆锁头安装位，现场布线时可以直接穿线后压紧密封，避免车间粉尘、切削液溅入接线腔造成绝缘故障。

　　减速腔体部分采用铝合金压铸壳体，表面做了氧化处理，重量比同功率的铸铁壳体减速器轻近四成，对于吊装在设备机架侧方、或者对安装负载有要求的轻型设备来说，能大幅降低机架的承重设计要求。输出端采用空心轴孔设计，孔内加工有标准键槽，现场安装时可以直接把设备的主动轴穿入空心孔，通过平键传递扭矩，不需要额外加装输出联轴器，也能根据安装需求选择不同方向的安装脚位，不管是水平安装、垂直向上或者垂直向下的输出布局，都能通过调整腔体上的安装螺栓孔位适配，不用额外定制转接法兰。内部的蜗轮副采用锡青铜材质蜗轮搭配淬硬磨削的钢制蜗杆，啮合间隙控制在极小范围内，既保证了传动过程中的低噪音特性，也能在正反转切换时减少回程间隙带来的传动误差，适合那些需要频繁启停、

　　换向的工位传动需求。设计时的安装边界需要重点留意几个尺寸：电机尾部的风罩外圆到减速腔体输出端面的总长度，决定了机架上需要预留的轴向安装空间，不能和周边的走线槽、防护挡板产生干涉；接线盒顶部的最高点位，要和设备上盖板预留至少20mm的间隙，方便后期检修时打开接线盒盖操作；空心输出轴的孔深尺寸，要和配套设备的主动轴插入长度匹配，避免轴端顶到腔体内部造成转动卡滞。另外在选型适配时，要注意这类减速电机的输出转速是由电机极数和蜗轮副的减速比共同决定的，不同速比对应的输出扭矩上限有明确阈值，不能超负载使用，否则会加速蜗轮齿面的磨损，缩短整体使用寿命。在实际的生产线应用里，这类减速电机常用来驱动小型皮带输送机的主动辊、包装机的送膜辊、

　　自动化专机的转盘回转机构，因为集成度高，安装时不需要单独做电机和减速器的对中调试，现场装配的效率比分体式结构高很多，而且整体的同轴度更好，运行时的振动更小，对于运行速度不高、输出扭矩要求在中等范围的传动场景，适配性非常强。从建模细节上看，整个模型还原了机壳上的所有安装螺栓点位、散热筋的倒角细节、输出轴孔的键槽尺寸、接线盒的密封盖结构，甚至电机铭牌的安装凹槽都做了还原，在做设备整体装配仿真的时候，可以直接导入这个模型做干涉检查，不用再去测绘实物的外形尺寸，能大幅缩短设计阶段的建模周期。需要注意的是，这类集成式减速电机的安装法兰止口尺寸是标准统一的，和设备端的安装法兰对接时，要保证止口的配合公差在合理范围，避免强行装配造成腔体变形，影响内部蜗轮蜗杆的啮合精度。
