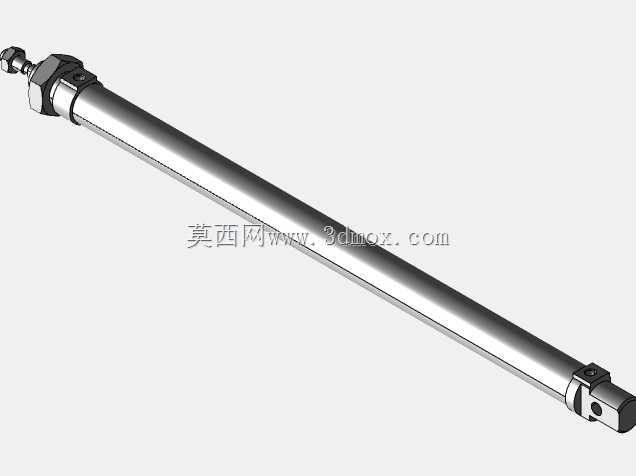

等径气缸缸径25行程250气动执行元件

　　在轻工自动化生产线、小型装配工位、工装夹具驱动回路这类对安装空间有严格限制的场景里，这类等径结构的细长型气缸一直是高频应用的执行部件。不同于常规带拉杆的标准气缸，这款气缸采用缸筒与端盖一体化压装的等径结构，整体外轮廓没有突出的拉杆安装凸台，在排布密集的气动回路里，能有效减少相邻元件的安装干涉，尤其适合在狭长的设备内腔、工装侧板的窄缝安装位布置。从实际使用场景来看，这类气缸常被用在小型工件的推料、挡停、夹具压紧动作上，250mm的行程刚好覆盖多数小型装配线的工位进给距离，不需要额外搭配行程放大机构，直接通过杆端的外螺纹连接推块、压头就能完成动作输出。缸径25mm的规格对应的理论输出推力在0.5MPa工作气压下能达到近250N，

　　足够应对多数轻载的直线驱动需求，不会出现推力冗余导致的气源浪费，也不会因为推力不足造成动作卡滞。从设计结构上看，这款气缸采用活塞杆与活塞同轴一体化加工的思路，减少了活塞与活塞杆连接的松动风险，前端盖内置的导向套采用铜基含油材质，不需要额外添加润滑脂就能满足长行程往复运动的耐磨需求，后端的进气口直接开设在端盖中心位置，气路连接时可以顺着气缸轴向排布气管，不会占用径向的安装空间。杆端的连接结构采用标准外螺纹加锁紧螺母的形式，适配行业通用的浮动接头、鱼眼接头配件，不需要单独定制连接件就能完成与负载的对接，尾部的安装座采用铰接式耳轴结构，既可以完成固定安装的直线驱动，也能配合铰接支座完成小角度的摆动驱动，适配更多的安装工况。外形尺寸上，

　　整缸的外径与缸筒直径保持一致，没有额外的突出结构，安装时只需要在安装板上开设与缸径匹配的通孔，搭配两个锁紧螺母就能完成缸体的固定，不需要额外设计复杂的安装支架，能大幅减少设计阶段的安装位排布工作量。活塞杆的表面做了硬氧化处理，在多尘的车间环境里也能减少粉尘粘附造成的密封件磨损，延长整缸的使用寿命。在气动回路设计里，这类气缸通常搭配两位五通电磁阀使用，配合节流阀就能完成双向的速度调节，动作响应速度快，相比电动推杆不需要额外的驱动器布线，在简单的往复动作场景里成本优势明显。需要注意的是，这类细长型气缸在侧向负载较大的工况下不建议直接使用，需要搭配外部导向轴来承受侧向力，避免活塞杆弯曲造成的密封泄漏、动作卡滞问题，

　　在选型阶段需要提前核算负载的作用方向，尽量让负载方向与活塞杆轴向保持同轴，才能最大化发挥这类气缸的性能优势。从建模细节来看，这款模型还原了气缸所有的安装接口尺寸，包括杆端螺纹规格、尾部耳轴的安装孔距、进出气口的螺纹尺寸，在做设备整体装配时，可以直接调取模型完成布局，不需要反复核对实物尺寸，能有效减少设计阶段的尺寸核对工作量，避免出现安装位干涉、接口不匹配的问题。
