带喷码标识工位的皮带输送整平装置

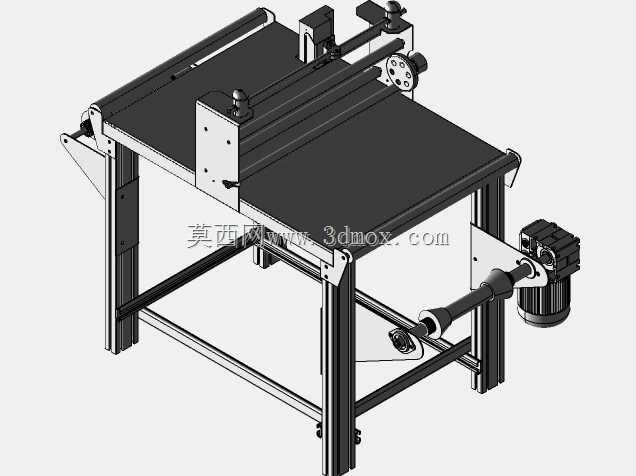

这套装置主要面向包装、印刷、纸品加工等行业的连续产线场景，用来解决薄型片状物料在输送过程中易起翘、偏移，无法稳定完成表面标识喷印的痛点。从结构布局来看，设备主体采用工业铝型材搭建机架，整体安装边界可适配多数现有产线的对接高度，机架底部预留了脚轮安装位与调平脚杯接口，既可以快速移位调整工位，也能在固定安装时保证整机水平度，避免皮带跑偏。输送段采用平皮带作为载料面，皮带下方设置整块光滑托板，避免薄料在输送过程中因自重下垂产生褶皱，进料端设置可调节高度的压辊组，压辊采用包胶材质，不会刮伤物料表面，通过两侧的手拧旋钮可以快速调整压辊与皮带面的间隙，适配0.1mm到5mm厚度范围内的片状物料，比如标签纸、塑料薄膜、薄卡纸、金属箔片等都能通过调整间隙实现平稳压合整平。设备的驱动端布置在机架侧方，采用减速电机通过链传动带动主动辊运转，传动侧设置张紧调节机构，运维时无需拆解机架主体即可完成皮带张紧度调整，日常维护效率较高。在输送段的中部位置预留了喷码机安装工位，工位处设置了横向可移动的安装支架，支架上预留了标准安装孔位，可以适配不同品牌的喷码机头安装，同时支架两侧设置了导向挡条，挡条可根据物料宽度调整间距，保证物料经过喷码工位时始终处于居中位置，避免喷印位置偏移。出料端设置了倾斜导料板，经过整平、喷印后的物料可以顺着导料板滑入下一工位的接料盒或者衔接输送线，无需额外安排人工整理。设计过程中优先考虑了不同物料的适配性，所有调节位置都采用快拧结构，产线换型时不需要借助专用工具即可完成参数调整，机架的铝型材槽道也预留了足够的扩展空间，后续如果需要增加除尘、除静电、检测等功能模块，可以直接在型材上加装固定件，不需要重新打孔焊接。整机的传动部件都设置了安全防护罩，避免运行过程中衣物或者工具卷入传动结构，符合车间生产的安全规范，同时整体结构没有复杂的异形加工件，多数零部件都采用标准件，加工制造成本较低，也方便后续的备件更换。
