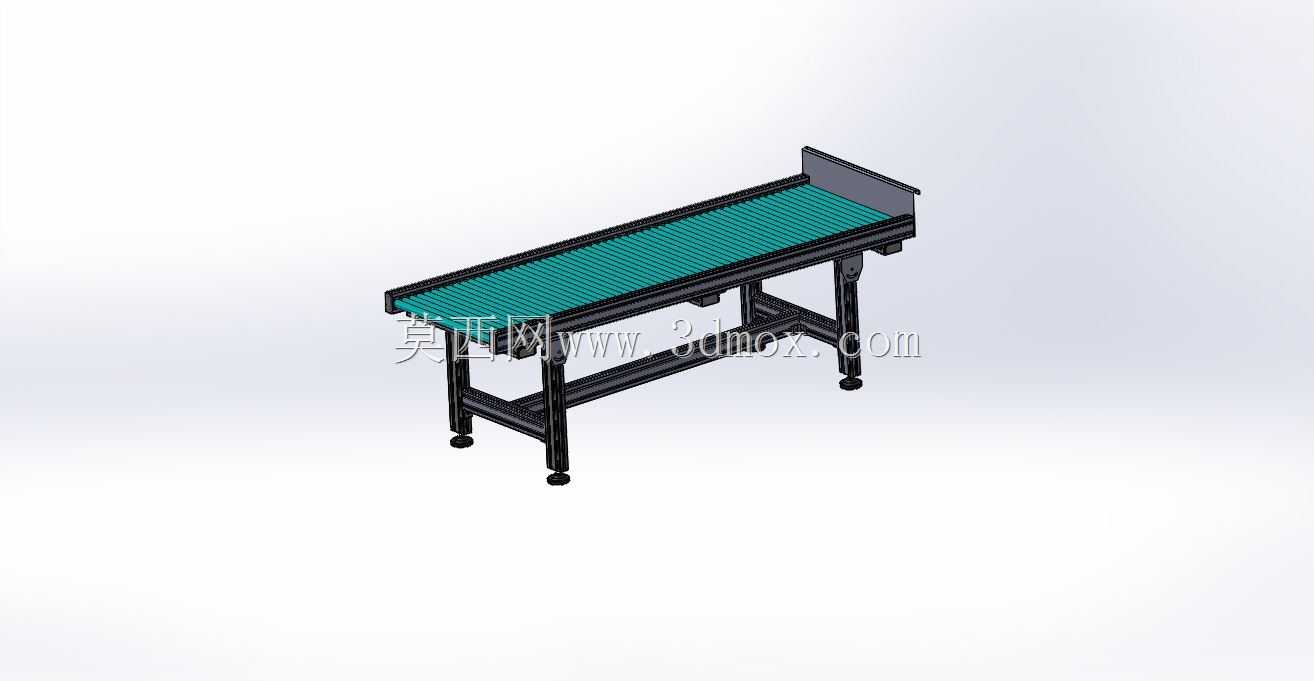

带端部挡边的平皮带输送工作台结构

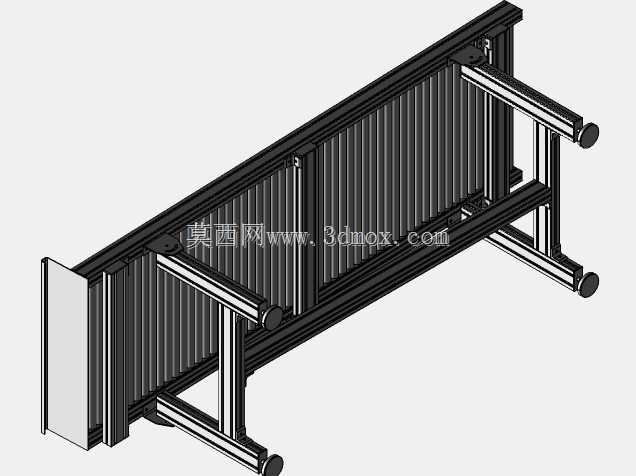

　　在轻工制造、电子组装、包装分拣等车间的物料转运环节，这类平皮带输送设备是衔接上下工序的核心载体，很多人在做产线布局时容易忽略端部挡边的作用，实际跑线时才发现小件物料容易从皮带首尾端掉落，尤其是输送尺寸偏小的五金件、塑胶壳体、包装半成品时，没有挡边的结构需要额外安排人员捡料，反而拉低了整线的运行效率。这款带端部挡边的平皮带输送结构，在设计时首先考虑的是不同工位的对接适配性，机架采用方管焊接框架，底部配置可调脚杯，安装时可以根据前后对接设备的高度差，在±30mm范围内调整整机水平与高度，不需要额外做垫高支架，适配性更强。皮带工作面选用墨绿色PVC材质，表面做了细微的防滑纹理处理，既不会像花纹皮带那样容易积灰难清理，

　　又能保证常规重量的物料在输送过程中不会出现打滑偏移，皮带下方全程布置镀锌托板，避免长时间承重后皮带出现下凹变形，保证输送面的平面度，对于需要在输送面上完成扫码、贴标、外观检测的工位来说，稳定的平面度是检测精度达标的基础。端部的挡边结构采用折弯钣金件制作，高度高出皮带工作面40mm，刚好挡住皮带首尾端的物料滑落路径，同时挡边与皮带端面预留了3mm的安全间隙，不会出现刮蹭皮带导致的皮带磨损加快问题，驱动端采用侧装式减速电机直连驱动辊，传动效率比链传动结构更高，运行噪音更低，日常维护只需要定期检查张紧机构的松紧度即可，张紧结构布置在机架两侧的端部，采用螺栓调节方式，调整时不需要拆解护罩，单人即可完成张紧操作。从安装边界来看，

　　这款输送结构的整体宽度控制在600mm以内，长度可根据实际工位需求做模块化拼接，机架支腿的横向跨距为450mm，安装时只需要在地面预留对应尺寸的平整区域即可，不需要做预埋固定，适合柔性产线的快速搭建与调整。很多新手工程师在做这类输送结构建模时，容易忽略托板与皮带之间的间隙预留，要么间隙太大导致皮带运行时晃动，要么间隙太小导致摩擦阻力过大烧电机，这款结构在设计时将托板与皮带非工作面的间隙控制在1mm以内，托板表面做了镀锌钝化处理，降低摩擦系数的同时也能避免生锈污染皮带。另外两端的辊筒都做了腰形孔安装设计，不管是驱动辊还是从动辊，都可以通过腰形孔调整平行度，避免皮带运行时出现跑偏问题，这也是现场调试时最常遇到的问题，

　　提前在结构上预留调整余量，能大幅减少现场调试的时间成本。在实际应用场景中，这类输送结构既可以单独作为物料周转的载体，也可以多台拼接组成长距离输送线，还可以在侧面加装工作台板、料盒支架、传感器安装位，适配组装、检测、包装等不同工序的需求，端部挡边的设计除了防止物料掉落，还可以作为物料的临时定位基准，在首尾端对接机械手上下料时，挡边可以限制物料的最终停止位置，不需要额外加装定位挡块，简化了整线的结构复杂度。机架的表面采用喷塑处理，颜色为工业常用的浅灰色，耐脏且容易清洁，适合车间多尘、多油污的使用环境，支腿与框架之间采用螺栓连接，运输时可以拆解成扁平包装，降低物流成本，到现场后只需要按照装配关系拧紧紧固件即可完成组装，不需要专业焊接设备，大幅缩短了安装周期。
