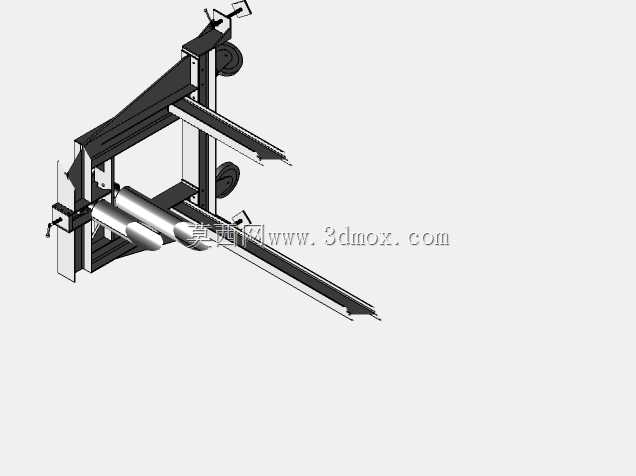

带式料卷放卷支撑导向输送装置

　　在卷材连续加工的产线布局里，这类带式放卷装置往往布置在产线最前端的上料工位，承担成卷带状物料的承托、展平与匀速送料职责，适配金属薄带、绝缘膜带、包装带材等多种连续带状原料的上料需求，常见于冲压送料、包装封装、绝缘材料裁切等连续作业场景，能避免带材送进过程中出现跑偏、褶皱、张力突变等问题，保障后续工位的加工精度。从结构组成来看，装置采用立式方管焊接框架作为主体承载结构，框架底部预留了与地面地脚螺栓连接的安装孔位，整体安装边界宽度适配常规1200mm幅宽以内的带材料卷，纵向安装深度控制在800mm区间，高度方向可根据后续产线的进料高度做±150mm的调整余量，不需要额外加高过渡支架就能对接多数常规高度的加工设备进料端。

　　料卷承托部分采用悬臂式气胀轴结构，轴端配置手动锁紧机构，更换料卷时只需要扳动锁紧手柄就能快速松脱料卷芯轴，不需要额外拆卸重型端盖，单卷料卷最大承重可达200kg，适配内径76mm、152mm两种常规规格的料卷芯管，覆盖多数工业常用带材料卷的安装尺寸。带材导向部分设置了两组平行的光滑导辊，导辊表面做硬铬镀层处理，粗糙度控制在Ra0.8以内，减少带材输送过程中的表面划伤，导辊两端采用带座深沟球轴承支撑，转动阻力小，不会因为导辊卡滞造成带材拉延变形。在导辊组的出料端设置了可调节的挡边导向机构，挡边位置可通过手拧螺钉沿导辊轴向调整，适配不同宽度的带材导向需求，调整范围覆盖200mm到1000mm的带材幅宽，调整时不需要借助额外工具，

　　操作人员在换产时可快速完成对位。装置的张力控制采用重锤式阻尼结构，通过连接在承卷轴端的阻尼带配合可调重锤，提供稳定的放卷阻力，避免料卷因为惯性出现过放送料、带材松垮堆叠的问题，重锤位置可沿摆杆滑动调整，根据带材的材质厚度匹配对应的阻尼张力，薄型膜类材料可将重锤调至靠近转轴位置减小阻力，厚型金属带材可将重锤外移增大阻尼，适配不同材质的送料需求。框架侧面设置了料卷限位挡杆，挡杆高度可上下调整，当料卷转动过程中出现轴向窜动时，挡杆会抵住料卷端面，避免料卷从承托轴上脱出，提升设备运行的安全性。整个装置的结构设计没有采用复杂的电控元件，纯机械结构即可完成全部放卷导向功能，维护成本低，适合在多粉尘、高湿度的工业车间环境下长期稳定运行，

　　不需要频繁做电气元件的检修更换。在三维建模过程中，所有焊接框架的型材交接处都做了焊缝止口的结构处理，避免焊接时出现型材错位，导辊的安装座预留了0.5mm的调整间隙，方便装配时调整导辊的平行度，保证带材输送时不会出现单侧受力跑偏的问题，所有转动部位都预留了润滑脂注油孔，日常维护时可直接在设备外部加注润滑脂，不需要拆解部件。装置的进料侧预留了辅助上料的斜托板安装位，当更换重量较大的料卷时，可临时加装斜托板，借助斜托板的滑动承托将料卷推至承托轴位置，减少操作人员的上料劳动强度，斜托板采用快拆结构，上料完成后可快速取下，不占用设备周边的操作空间。
