螺旋式食物营养供给输送装置结构设计

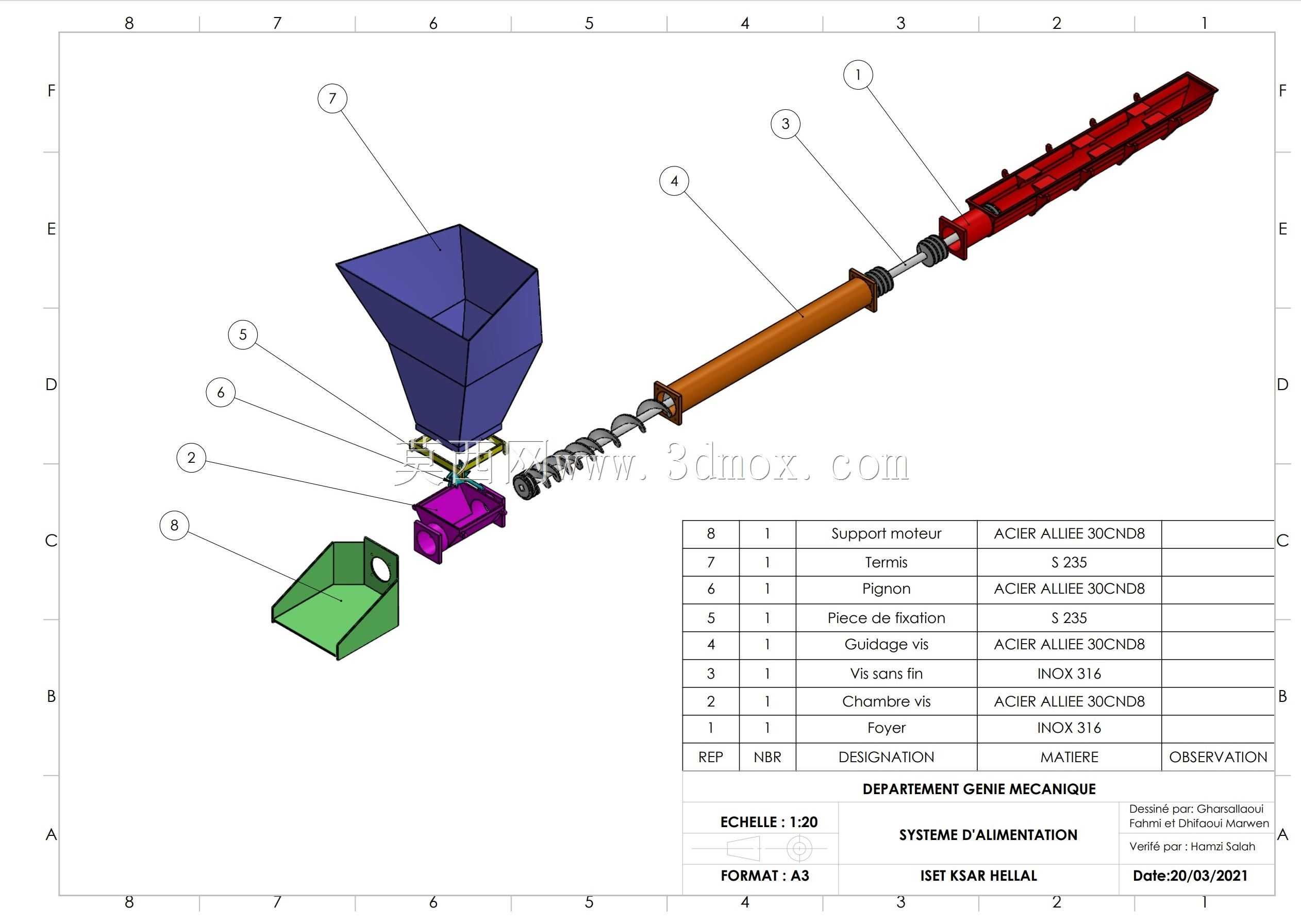

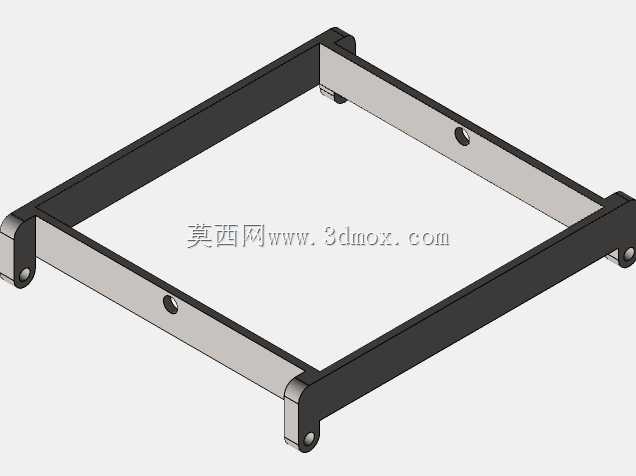

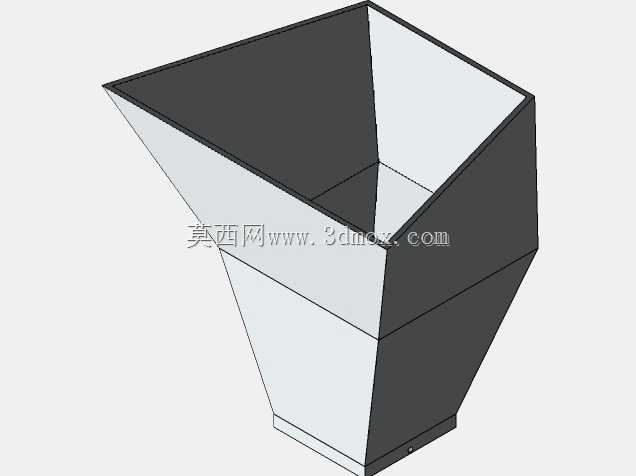

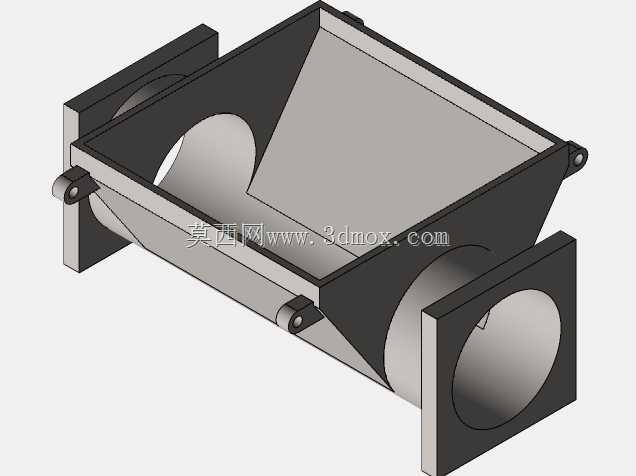

　　这套螺旋式物料供给装置，核心应用于散状颗粒、粉状食材的定量输送与给料作业场景，常见于小型食品加工生产线、实验型物料配比工位、养殖饲喂单元的物料配送环节，承担将储料仓内的散料稳定、连续输送至下游加工或受料位置的功能，可适配流动性较好的谷物粉、颗粒饲料、细碎食材等多种物料的输送需求，避免物料输送过程中出现架桥、堵料、给料不均的问题。从结构组成来看，装置整体分为受料单元、输送单元、动力衔接段、出料段四个核心部分，受料端采用上宽下窄的棱台形料斗结构，料斗侧壁设置合理的倾斜角度，能够保证散状物料依靠自重顺利滑入下方的输送腔入口，减少物料在料斗内壁的残留堆积；料斗下方设置定位支撑座，用于将受料单元固定在安装基准面上，

　　支撑座上预留的安装孔位可适配不同规格的机架安装需求，同时承担料斗与输送筒体之间的衔接定位，保证两者的同轴度误差控制在合理范围内，避免螺旋叶片运转时与筒壁发生剐蹭。输送单元采用长筒形输送腔体，内部配置连续螺旋叶片轴，螺旋叶片的螺距沿输送方向保持一致，针对易结拱的粉状物料，叶片边缘做了小角度倒角处理，减少叶片转动时对物料的挤压结块概率；输送筒体靠近料斗的一端设置可拆卸的端盖结构，方便日常维护时清理筒内残留物料，也便于检修螺旋叶片的磨损情况；筒体与动力端之间设置密封衔接段，内置密封件避免物料从轴端缝隙泄漏，同时配置轴承组件支撑螺旋轴的转动，保证长轴运转时的径向跳动量控制在允许范围内，减少运转过程中的振动与噪音。

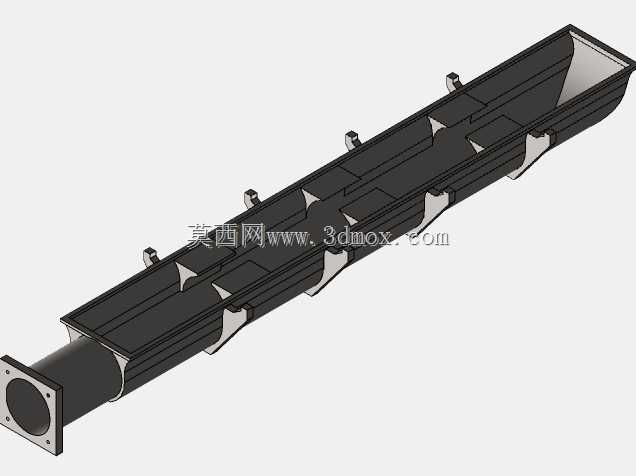

　　出料端采用窄长形的出料槽结构，可根据下游受料设备的接口尺寸调整出料口的安装朝向，出料槽的截面尺寸经过匹配计算，能够保证螺旋轴推送过来的物料顺利排出，不会在出料位置出现物料壅塞。从设计思路层面，整套装置采用模块化拆分设计，所有零部件均通过紧固件连接，无焊接固定的非拆分结构，方便加工制造过程中的零件精度管控，也便于后期使用过程中的易损件更换；料斗、支撑座、出料槽等不同功能的零件采用差异化的材质选型思路，与物料直接接触的部件选用符合食品接触要求的材质，支撑结构件选用常规结构钢材质，在满足使用强度要求的前提下控制整体制造成本。安装边界方面，整套装置沿输送方向的总长度适配小型工位的安装空间，横向占用宽度主要集中在料斗位置，

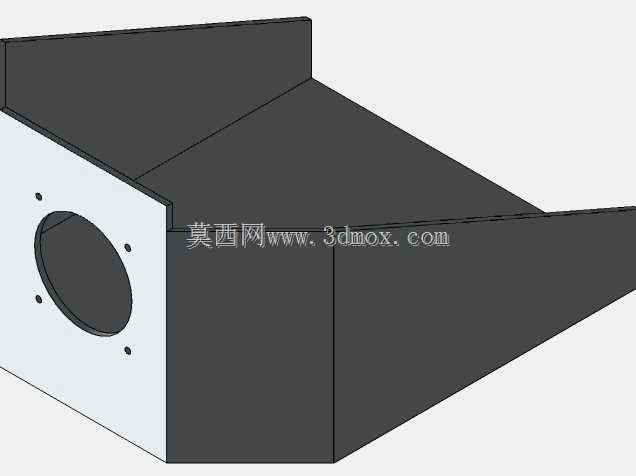

　　安装时需要保证输送筒体的水平度偏差不超过千分之三，避免螺旋轴运转时出现单侧磨损加剧的问题；支撑座的安装基面需要保证足够的刚性，避免装置运转时的振动导致固定螺栓松动；动力输入端需要预留足够的电机安装空间，保证动力输出轴与螺旋轴的同轴度符合传动要求，可根据实际输送产能需求匹配对应功率的驱动部件，调整螺旋轴的运转转速来实现不同给料量的调节，适配不同产能的工位需求。在实际使用过程中，该装置可通过调整螺旋轴的转速实现输送量的线性调节，相比重力式自流给料结构，其给料精度更高、输送过程更稳定，不会因为物料料位的变化导致给料量出现大幅波动；料斗位置可根据使用需求加装料位检测部件，实现低料位预警，避免装置空转；输送筒体上可预留观察窗口，方便实时查看内部物料的输送状态，及时发现堵料等异常情况。整套结构的零件加工难度较低，大部分结构件可通过常规的钣金、机加工工艺完成制作，螺旋叶片可采用分段焊接后整体校形的工艺保证尺寸精度，装配过程中需要重点管控螺旋轴与输送筒体的同轴度、密封件的压缩量、轴承的预紧力这几个关键装配参数，保证装置长期运转的可靠性。
