带虚拟外壳的束管式油冷却器结构设计

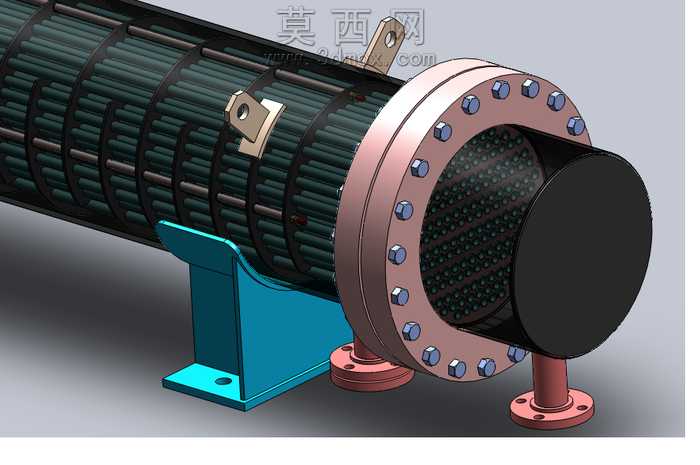

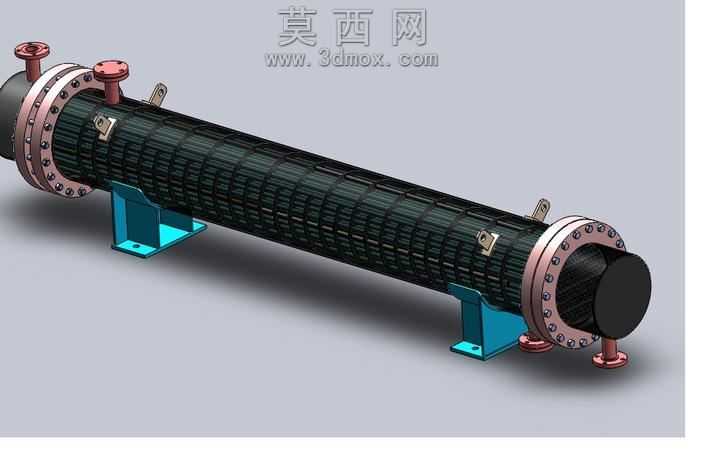

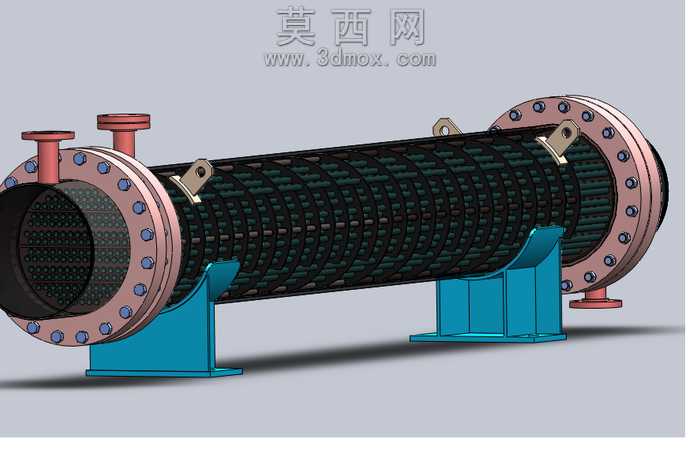

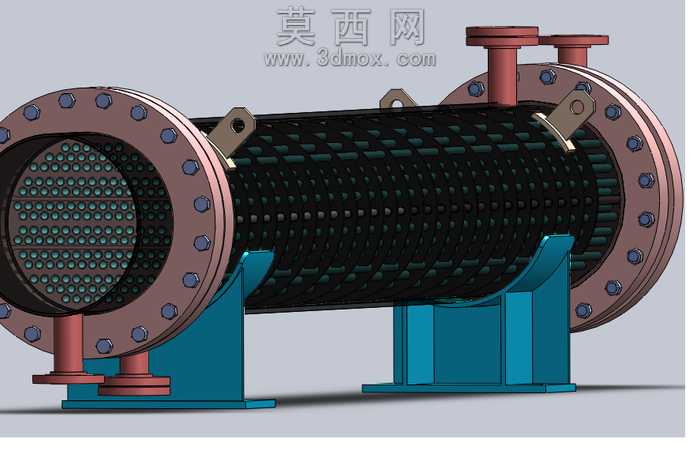

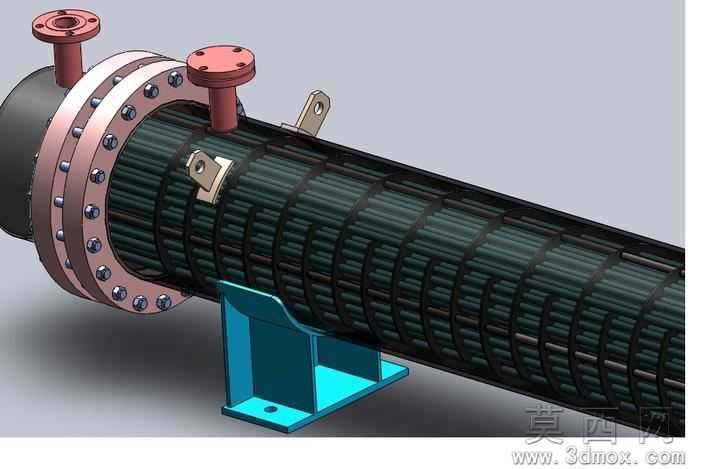

该束管油冷却器采用三维参数化建模方式完成整体结构搭建，建模过程中先对核心换热管束进行阵列排布，按照等间距布管规则完成数百根换热管的定位装配，保证管间流道均匀分布，避免换热死区。管板与管束的连接采用贴合式装配设计，两端法兰盘按照压力容器法兰标准参数建模，均匀分布的螺栓孔位完全匹配标准件规格，法兰密封面预留了垫片安装的台阶结构，保证装配后的密封性能。设备顶部设置两个介质进出口接管，接管与筒体采用焊接式连接结构，接管端部同样配置法兰接口，方便与外部管路快速对接。筒体底部设计两个鞍式支座，支座采用折弯焊接结构建模，支座底板预留安装固定孔，可直接通过螺栓将设备固定在安装基础上，支座与筒体的接触位置做了贴合弧度处理，保证支撑受力均匀。虚拟外壳部分采用透明化材质渲染，既可以清晰展示内部管束的排布结构，又能直观呈现壳程介质的流动空间范围，外壳与真实筒体的衔接位置做了平滑过渡处理，无结构错位。渲染阶段对不同部件赋予差异化材质：法兰、接管、管束采用金属钢材材质，调整金属粗糙度参数呈现真实的金属哑光质感，鞍式支座赋予蓝色涂装材质，区分支撑部件与主体受压部件，虚拟外壳赋予半透明磨砂材质，既不遮挡内部结构又能明确壳程边界。设计过程中充分考虑了设备的拆装维护需求，两端管板法兰采用螺栓连接，可便捷拆卸进行管束清洗与更换，吊耳结构设置在筒体上部两侧，满足设备吊装转运的受力要求，整体结构完全符合管壳式换热器的设计规范，各部件尺寸参数经过干涉校验，无装配冲突问题，可直接用于工程装配参考与教学演示。
