三风机氟利昂蒸发器结构设计方案

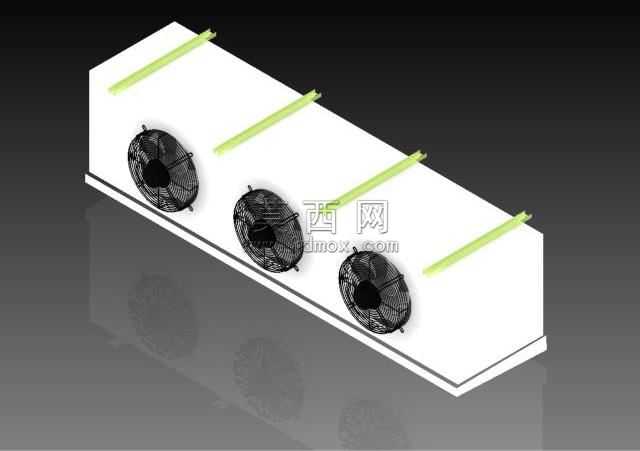

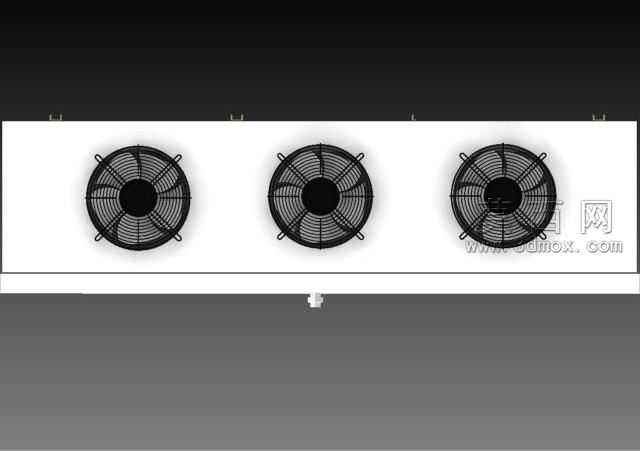

本作品为风冷式氟利昂蒸发器三维建模设计，整体采用卧式长方体壳体结构，建模过程中严格遵循制冷换热设备的尺寸比例规范，先通过基准面定位搭建壳体的基础轮廓，壳体采用薄钣金材质模拟，边缘做了折边加固的细节处理，保证结构的合理性与工艺可行性。顶部均匀排布四根平行的换热管路接口，建模时对管路的伸出长度、安装间距做了精准约束，匹配实际制冷系统的管路对接标准。正面等距安装三台轴流风机，每台风机都单独构建了外框、防护网、扇叶、安装底座的细节结构，扇叶采用曲面建模还原真实的倾斜角度，防护网做了交错格栅的细节刻画，风机与壳体的连接位置添加了安装孔位的细节，还原实际装配逻辑。渲染阶段采用哑光白作为壳体的基础材质，还原商用蒸发器常用的钣金喷塑质感，风机部分采用黑色哑光工程塑料材质，扇叶添加轻微的反光质感区分不同部件，顶部管路采用亮面金属材质模拟铜质换热管，背景采用渐变深灰突出主体结构，通过柔和的环境光打亮模型正面，侧面添加弱补光凸显壳体的立体感与结构层次，底部添加柔和倒影增强模型的真实感。设计思路上，三台风机等距排布的方案可以保证壳体内部换热区域的风量均匀分布，避免出现换热死角，提升氟利昂与空气的热交换效率，顶部的管路接口采用同侧排布的设计，方便现场安装时的管路连接与维护，整体结构紧凑，适配中小型制冷场景的安装需求，建模过程中所有部件都做了装配约束，可直接用于后续的工程图导出与结构验证，各部件的尺寸参数都参考行业通用标准设定，具备实际生产参考价值。
