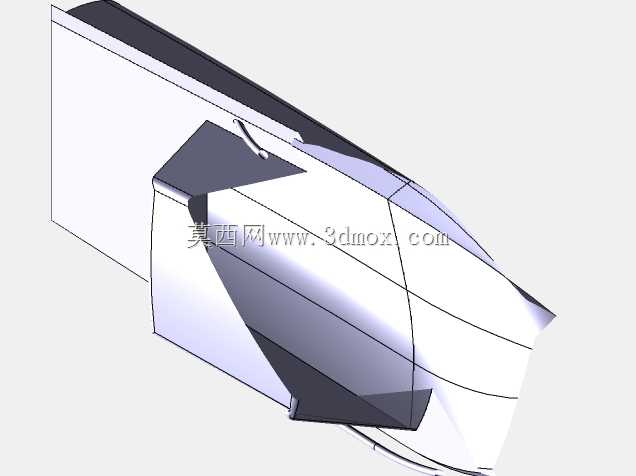

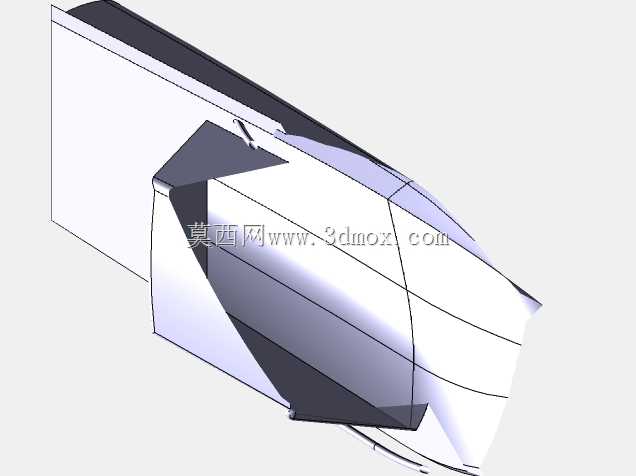

流线型单体船舶壳体结构三维数模

　　从事船舶结构设计多年，接触过不少内河、近岸小型作业艇的壳体建模项目，这次的单体船壳体数模，核心是围绕近岸短途载运、休闲航行的实际场景做的结构还原。先从实际用途说起，这类流线型单体壳体，主要适配平静水域的短途通勤、近岸休闲垂钓场景，不需要适配远海的高海况抗浪设计，所以整体线型做了偏顺滑的低阻处理，航行时能有效降低水面兴波阻力，减少动力输出的损耗。

　　从设计思路上看，建模时优先保证了壳体的水线面顺滑度，船首部分做了适度的前倾压浪结构，避免低速航行时船头浪涌直接拍击前甲板，船尾部分预留了外挂动力的安装平面，安装边界做了120mm宽度的平整承托面，四个固定孔位的孔距按照通用外挂舷外机的安装标准预留，不需要二次打孔改位就能直接适配市面主流的小马力外挂动力。壳体的侧面线型做了渐变收窄，从船中位置的最大宽度向首尾逐步顺滑过渡，既保证了船中位置的舱内可用空间，也不会因为侧面线型突兀造成航行时的侧向水流紊乱。

　　尺寸边界上，整体船长控制在4.2米的常用小型艇尺寸范畴，船中最大宽度1.6米，壳体吃水深度设计值为0.35米，空载时的干舷高度保持在0.45米，能满足近岸航行的基本安全余量，舱内的可用空间长度达到3.2米，宽度在1.2米以上，足够容纳4名乘员或者放置小型作业装备。壳体的板厚按照小型玻璃钢艇的常用工艺标准做了等厚偏置，整体板厚6mm，在船首碰撞区域、船尾动力安装区域做了局部加厚处理，加厚区域厚度达到10mm，避免动力运行时的振动造成壳体连接处开裂，也能抵御靠岸时的轻微碰撞损伤。

　　结构细节上，壳体内部预留了横向肋骨的安装卡槽，卡槽位置沿着船长方向每0.8米设置一道，肋骨安装后能有效提升整个壳体的纵向抗扭强度，避免长距离运输或者航行时壳体出现形变。甲板和侧舷的过渡位置做了圆弧过渡处理，没有尖锐棱角，既减少了应力集中点，也能避免人员上下船时被棱角磕碰。船首位置预留了锚链孔的安装位，孔位直径40mm，位置距离船首最前端150mm，锚链收纳舱的空间也在壳体建模时同步做了预留，不需要后续额外切割壳体改造。船侧的护舷安装槽沿着整个船长方向布置，槽宽30mm，深度10mm，安装橡胶护舷后能有效缓冲靠岸时的冲击力，保护壳体外表面不受磨损。

　　从建模的工程实用性来看，整个数模的曲面都是G2连续的顺滑曲面，没有碎面、尖角或者曲面重叠的问题，不管是后续做结构有限元分析，还是导出加工图纸做模具生产，都不需要额外修复曲面。壳体的分模线位置设置在水线以上100mm的位置，上下模的脱模斜度都做了1.5度的预留，完全符合手糊玻璃钢或者真空导入成型的工艺要求，不会出现脱模时卡模的问题。另外在驾驶区域的位置，壳体上预留了操作台的安装平面，平面尺寸为0.6米*0.4米，平面度控制在0.5mm以内，后续安装方向舵、油门操控机构时不需要额外打磨找平。

　　实际应用中，这类小型单体船的壳体结构，除了休闲使用，也可以通过简单改装适配近岸水产养殖的短途作业、内河区域的水文监测通勤需求，只要在舱内加装对应的设备固定架，就能搭载水质监测设备或者小型养殖作业工具，因为整体线型阻力小，搭配小马力动力就能达到不错的航速，使用成本也比较低。建模时特意规避了很多新手建模常犯的问题，比如曲面曲率突变、安装位没有预留工艺余量、结构受力区域没有做加强处理等，整个数模的结构逻辑完全贴合实际生产和使用的需求，不是只追求外观好看的外观模型，每一处结构细节都对应实际使用中的功能需求，不管是用来做结构设计参考，还是直接用来开模生产，都具备足够的工程参考价值。
