可调式安装座精密机械构件

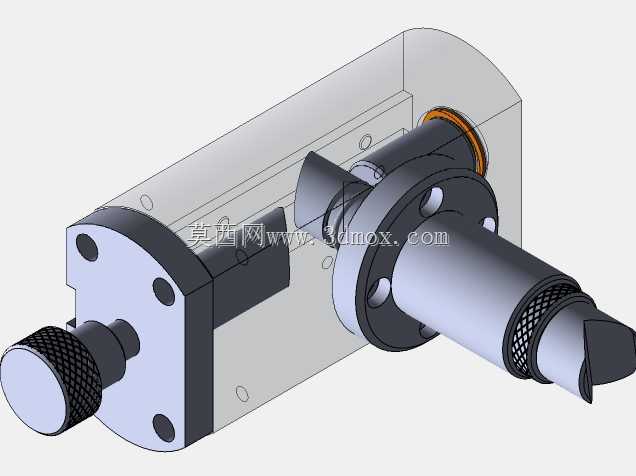

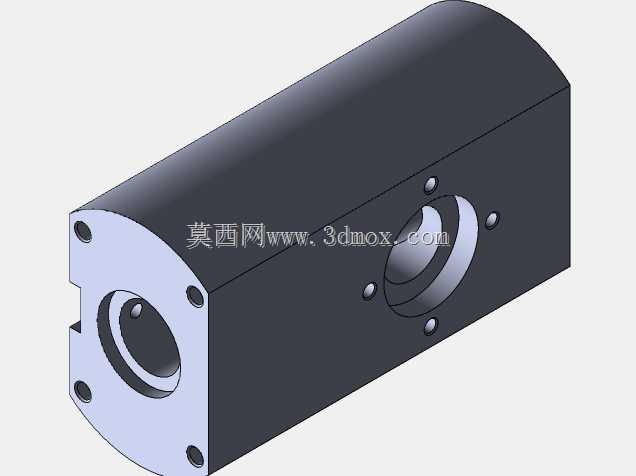

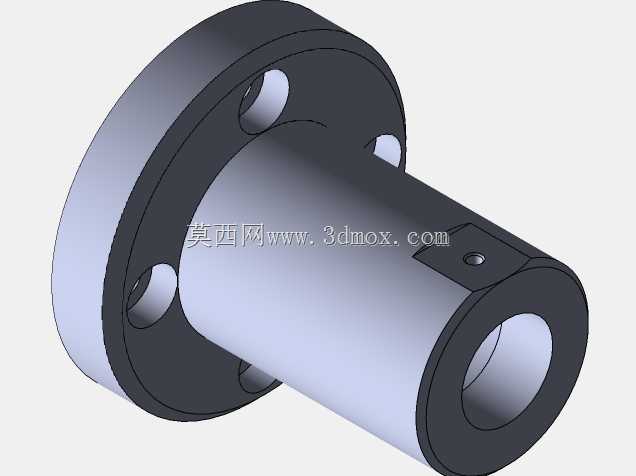

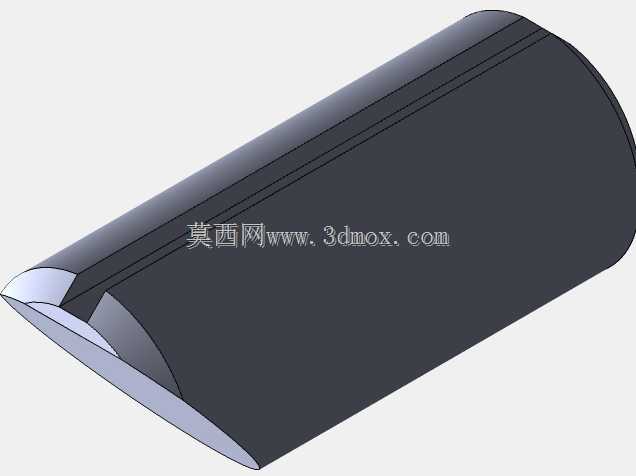

　　在精密装配与工装夹具的实际应用场景里，这类可调式安装构件的使用频率极高，不管是小型实验台架的定位调整，还是专用设备上功能部件的位置校准，都需要这类带调节余量的安装基座来抵消加工、装配环节累积的位置误差。从结构上看，这个构件主体采用半圆柱与矩形块结合的外形，半圆柱面的设计一方面是为了适配带圆弧安装槽的固定基座，实现绕轴线的角度微调，另一方面也能在相同的结构强度下减少不必要的材料占用，降低整体构件重量，对于需要频繁调整位置的轻型工装来说，重量控制能有效降低调整时的操作阻力。构件端面的法兰式安装孔采用均匀分布的沉孔设计，沉孔深度刚好能容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出端面，避免后续装配其他部件时出现干涉，

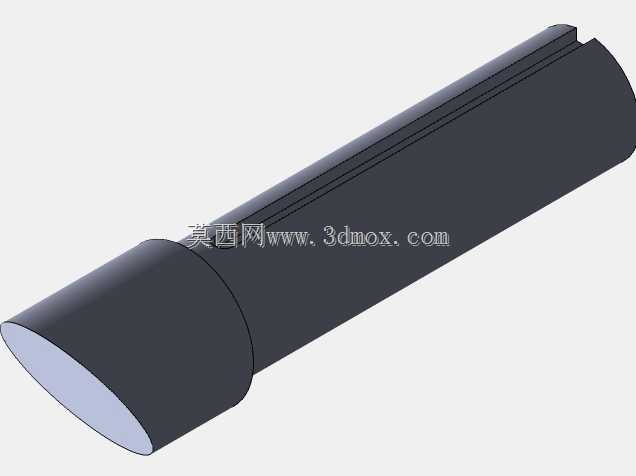

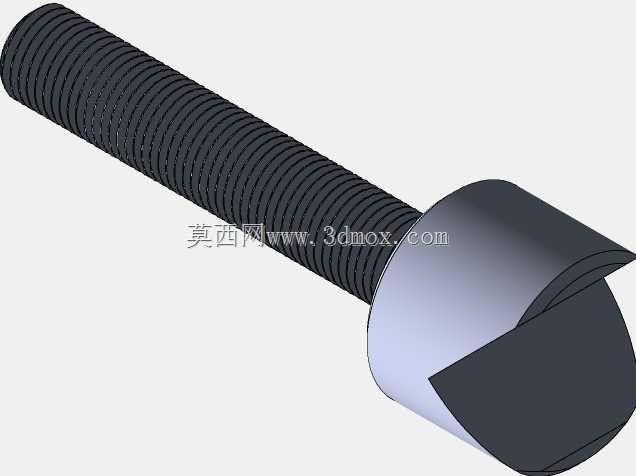

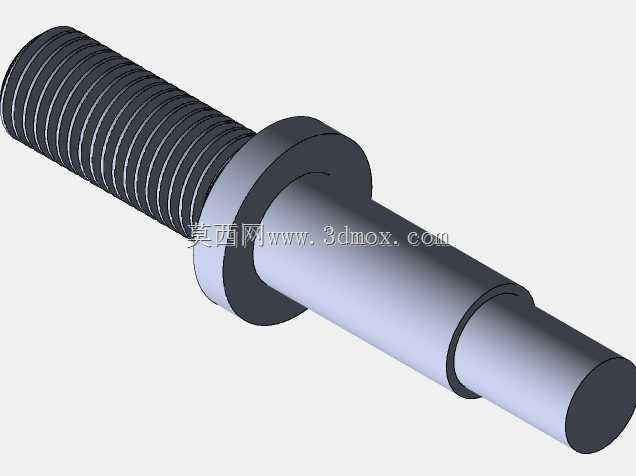

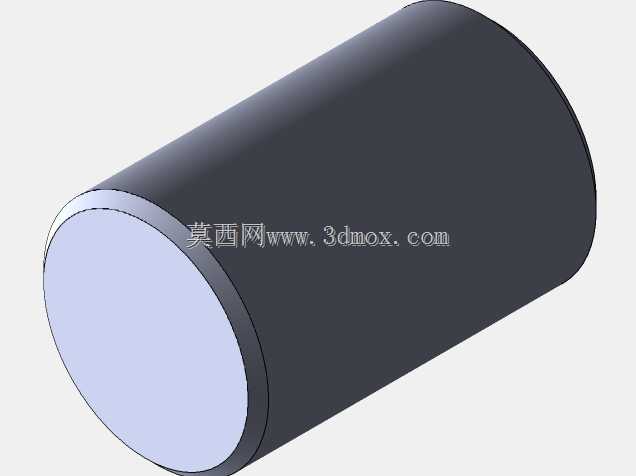

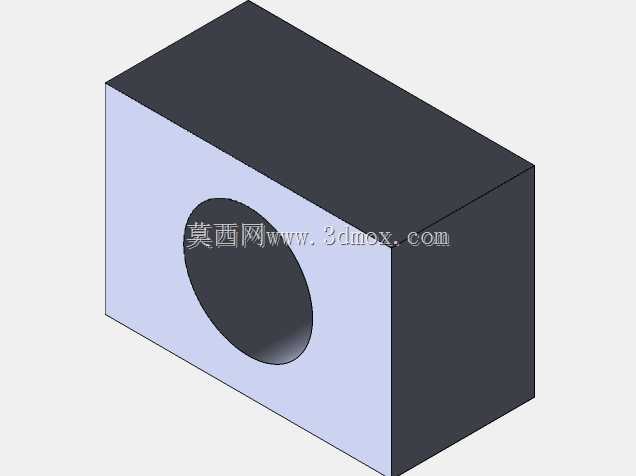

　　端面上的中心通孔是功能部件的安装定位孔，孔壁的加工精度直接决定了装入部件的同轴度，建模时特意预留了H7级公差的配合余量，实际加工时可根据装入轴件的实际尺寸选配研磨，保证配合间隙控制在0.01-0.02mm之间，既不会因为过紧导致装配困难，也不会因为间隙过大出现运行时的径向窜动。侧面的带凸台通孔是锁紧调节结构的安装位，凸台的设计是为了增加螺纹孔的有效啮合长度，因为这个位置需要装入紧定螺钉来锁定调整好的角度位置，如果螺纹孔直接开在薄壁基体上，啮合长度不足的话，锁紧时很容易出现螺纹滑牙，长期反复调整锁紧后甚至会出现基体开裂的问题，增加凸台后螺纹啮合长度能达到1.5倍螺纹公称直径，完全满足频繁锁紧的强度要求，

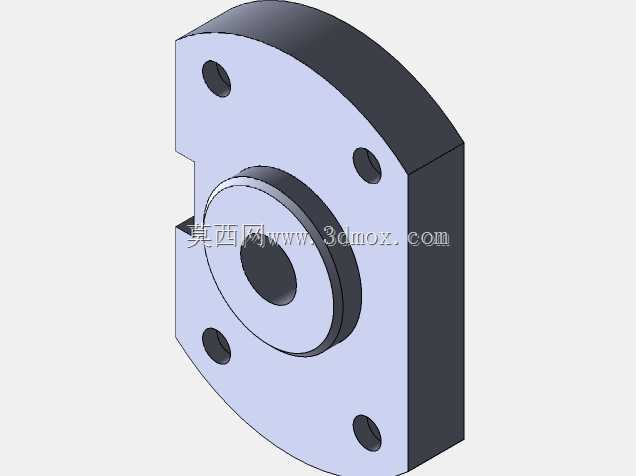

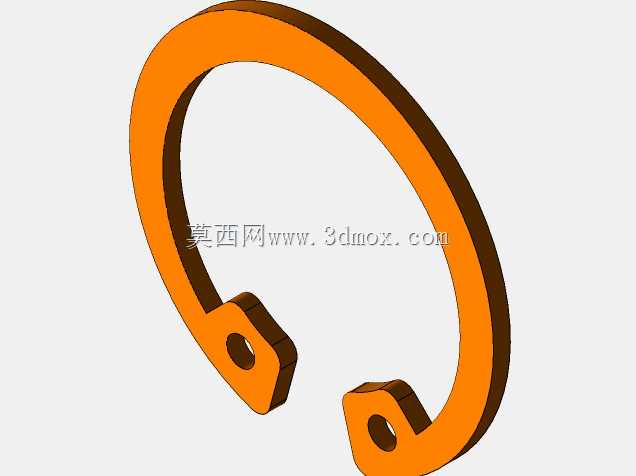

　　凸台周围均匀分布的四个小螺钉孔是用来固定端盖的，端盖内侧可以放置防尘密封圈，避免外部的粉尘、切削液进入构件内部的调节配合面，长期使用也不会因为异物卡滞导致调节不畅。从安装边界来看，构件矩形底面的平面度要求控制在0.02mm以内，安装时需要与安装基板的平面完全贴合，如果底面存在翘曲，锁紧安装螺钉后构件会出现内应力变形，直接导致中心孔的同轴度超差，装入的功能部件会出现别劲、运行阻力增大的问题。建模过程中特意对所有的棱边做了C0.5的倒角处理，外棱边倒角是为了去除加工毛刺，避免装配时划伤操作人员，内孔棱边倒角是为了装配时引导轴件顺利进入，不会因为棱边的磕碰毛刺刮伤轴件的配合表面。这类构件在小型非标设备、教学实验装置里的应用尤其广泛，

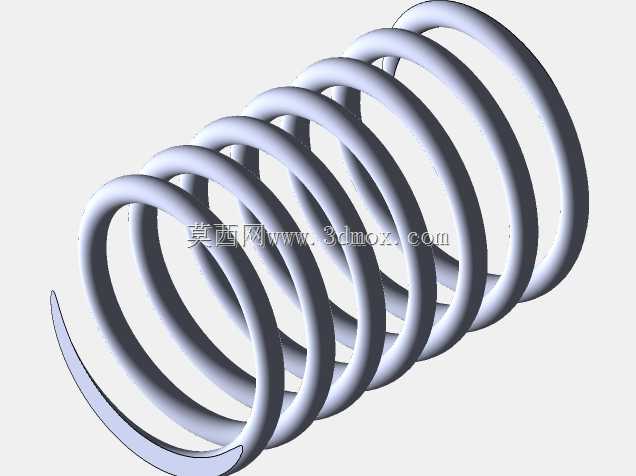

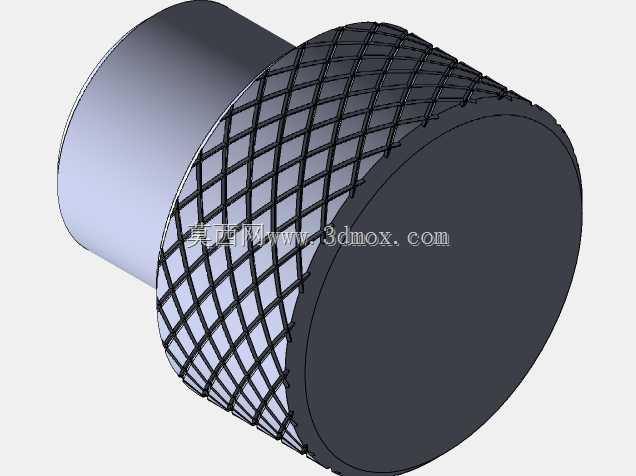

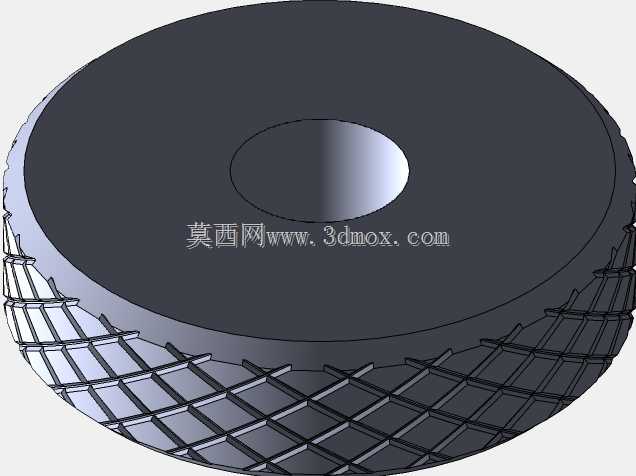

　　很多学生做课程设计或者小型创新项目时，经常需要调整功能部件的角度和位置，采用这种可调式安装座就不需要额外加工复杂的调节机构，只需要松开侧面的紧定螺钉，转动构件到需要的角度后再锁紧即可，调整操作简单，定位可靠性也足够。在结构设计的思路上，没有采用复杂的齿轮调节或者蜗轮蜗杆调节结构，就是因为这类小型构件的使用场景不需要微米级的精细调节，更多的是快速调整到大致位置后锁定，简化结构不仅能降低加工成本，也能减少故障点，实际使用中几乎不会出现结构损坏的问题，维护成本极低。构件的壁厚设计也经过了受力校核，主体壁厚达到8mm，即使在侧面锁紧螺钉施加最大拧紧力矩的情况下，基体也不会出现变形，中心孔周围的壁厚更是达到了12mm，完全可以支撑装入的小型电机、传感器或者传动轴类部件的运行载荷，不会因为载荷作用出现孔位变形。
