汽车发动机曲柄连杆活塞组合结构

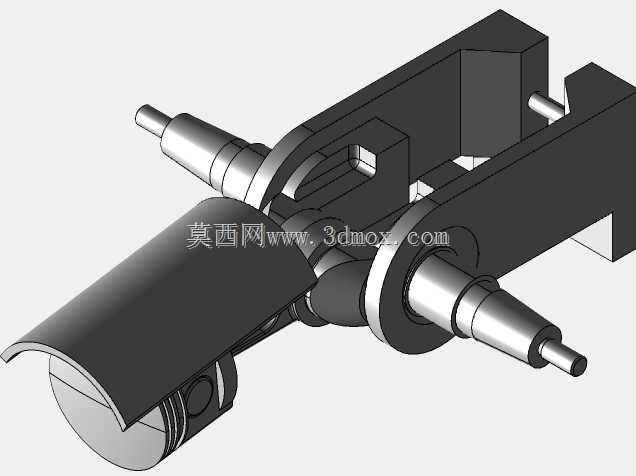

　　这套结构是往复式内燃机核心的动力转换单元，日常在乘用车、商用车的汽油、柴油发动机舱内承担着将燃料燃烧产生的直线推力转化为旋转扭矩的核心作用，是整车动力输出路径上最基础的机械执行单元。从结构组成来看，模型完整还原了活塞本体、活塞环组、连杆总成、曲轴主轴颈与连杆轴颈、轴承衬瓦以及配套的安装定位基座，各部件的配合间隙在建模阶段就按照量产机型的装配公差做了预留，能够直观呈现实际装配状态下的运动干涉边界。

　　从设计思路上看，建模时优先还原了曲柄连杆机构的运动学关系：活塞的往复行程与曲轴的回转半径严格对应2:1的比例关系，连杆大小头的中心距按照实际发动机的连杆比设定，避免运动仿真中出现活塞撞缸、连杆与曲轴平衡块干涉的问题。活塞头部的环槽结构做了分层设计，对应气环、油环的安装位置，活塞销座的凸台结构做了加强处理，还原了量产活塞为承受爆发压力做的局部刚度强化设计；连杆杆身采用了变截面的工字型结构，在保证纵向抗弯、抗扭强度的同时尽可能降低往复运动质量，减少高转速下的惯性力冲击。

　　在实际应用场景中，这套结构的运行工况直接决定了发动机的动力输出平顺性与使用寿命：活塞在气缸内做上下往复运动时，活塞环与缸壁的配合需要保证密封燃烧室的高压燃气，同时将活塞头部的热量传导至缸壁带走；连杆需要同时传递活塞的推力与曲轴回转带来的侧向力，大小头的衬瓦结构需要建立稳定的润滑油膜，避免金属直接接触造成的磨损失效；曲轴的主轴颈被安装在缸体的主轴承座上，连杆轴颈随曲轴做圆周运动，平衡块的结构设计用来抵消曲柄连杆机构往复运动与旋转运动产生的一阶、二阶惯性力，降低发动机整机的振动水平。

　　从安装边界来看，这套结构的轴向定位依靠曲轴两端的止推片实现，建模时预留了止推片的安装槽位，曲轴的轴向窜动间隙控制在量产机型的常规范围内；活塞的外径与对应缸径的配合间隙按照热膨胀量做了预留，保证发动机达到工作温度时活塞不会因热胀卡在缸筒内，同时冷启动状态下不会因间隙过大出现敲缸异响。连杆大头采用了分体式的连杆盖设计，螺栓孔的位置与拧紧定位面都做了还原，方便在装配时先将连杆小头与活塞通过活塞销连接，再将连杆大头扣合在曲轴连杆轴颈上完成锁紧。

　　在结构细节上，曲轴的油道孔做了简化但保留了通路逻辑，能够直观展示压力润滑油从主油道进入主轴颈，通过曲轴内部斜油道输送到连杆轴颈，再通过连杆杆身的油道输送到活塞销座的润滑路径，这也是实际发动机中保证各摩擦副持续润滑的核心结构。配套的安装基座模拟了发动机缸体的下半部分主轴承座结构，主轴承盖的定位止口与螺栓连接位置都做了对应还原，能够直观展示曲轴在缸体上的固定方式，以及整个曲柄连杆机构装入缸体后的相对位置关系。

　　对于结构设计从业者来说，这套模型可以作为理解往复式内燃机核心运动结构的直观参考，建模过程中对运动包络的校核思路也可以迁移到其他做往复-旋转运动转换的机械结构设计中，比如空压机、柱塞泵的曲柄连杆结构设计，核心都是要平衡运动件质量、保证配合间隙、预留润滑通路、控制结构刚度，避免运行过程中出现应力集中、运动干涉、润滑失效等常见工程问题。在做相关结构的选型匹配时，也可以参考这套结构的尺寸比例关系，根据目标输出功率、额定转速调整曲柄半径、连杆长度、活塞直径的参数匹配，保证机构运行的可靠性与平顺性。
