带螺栓组的刚性法兰连接结构

　　这类带周向均布螺栓组的刚性法兰结构，在工业传动、流体管路、重型设备轴系对接场景中应用极广，但凡需要实现两根同轴轴段、两段管路或者两个安装基座之间的刚性传力对接，基本都会用到这类结构。从实际使用场景来看，它既可以用在减速机输出端与工作机输入端的轴系对接，传递额定扭矩同时抵消部分径向跳动带来的附加载荷，也可以用在中低压液压管路、工艺管路的法兰对接面，依靠端面压紧实现密封同时承载管路内压带来的轴向拉力。

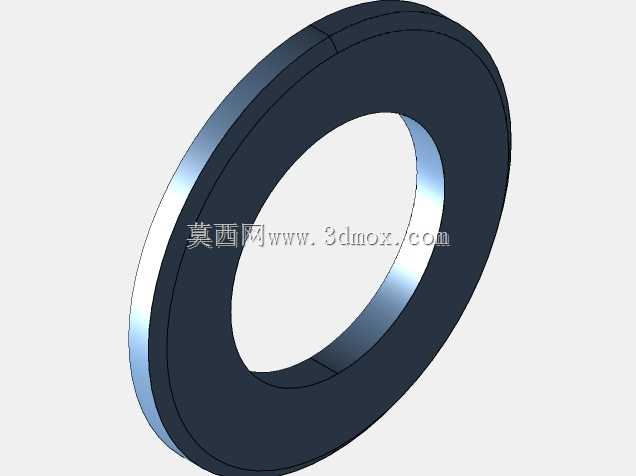

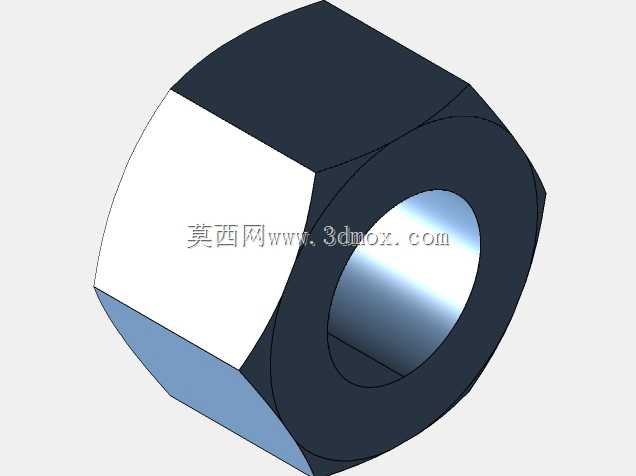

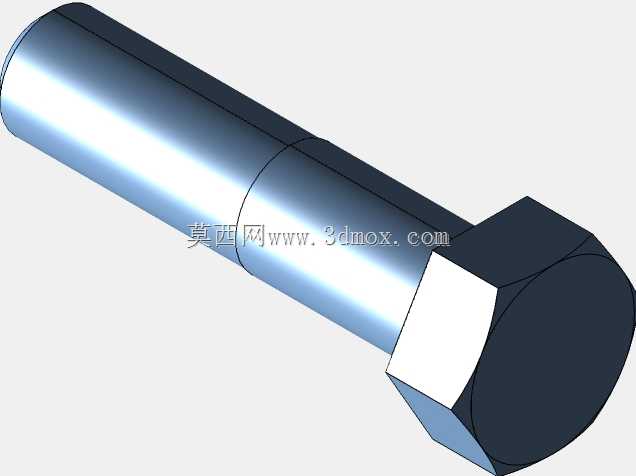

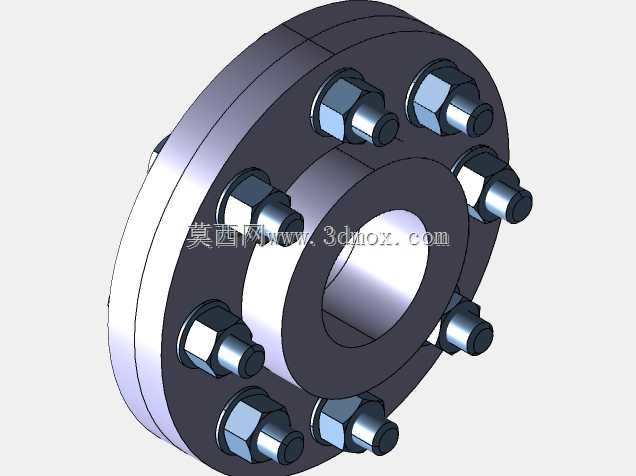

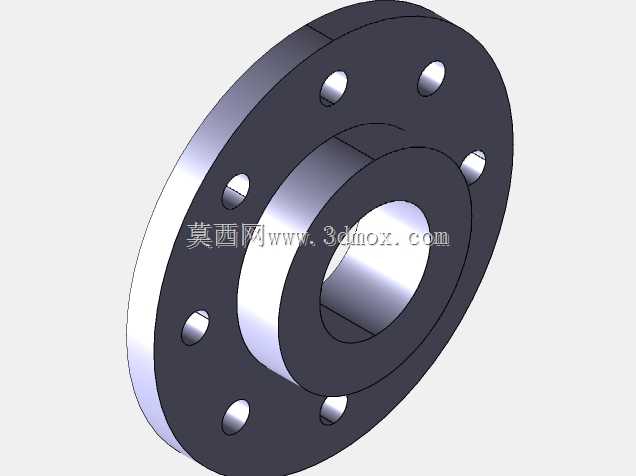

　　从功能特性上看，该结构采用周向均匀布置的六角头螺栓配合六角螺母实现锁紧，螺栓数量根据对接面的额定载荷计算确定，图中结构沿法兰盘圆周均匀排布8组螺栓紧固件，这种均布设计能让对接面的压紧力分布更均匀，避免局部压应力过大导致法兰面变形或者密封失效。法兰本体采用台阶式内孔设计，中间的凸台结构既可以作为对接时的定位止口，保证两个对接件的同轴度公差控制在装配要求范围内，也能增加法兰根部的结构强度，降低螺栓预紧力作用下法兰盘的翘曲变形量。

　　设计这类结构的时候，首先要核算的是对接面需要传递的最大载荷，包括扭矩、轴向力、径向弯矩的复合工况，根据载荷大小确定螺栓的规格、数量以及预紧力矩，避免出现螺栓强度不足被拉断，或者预紧力不够导致对接面打滑、泄漏的问题。其次要考虑安装边界的限制，法兰盘的外径尺寸不能超过周边设备的安装空间，螺栓的排布要预留足够的扳手操作空间，保证现场装配时套筒或者开口扳手能顺利完成螺母锁紧作业，不能出现螺栓位置过于靠近法兰外缘或者相邻螺栓间距过小，导致工具无法操作的情况。

　　从外形尺寸与安装边界来看，这类法兰的内孔尺寸需要和对接的轴径或者管路通径匹配，止口的配合公差一般选用H7/h6的间隙配合，既方便装配时的对中导入，又不会因为配合间隙过大导致同轴度超差。法兰盘的厚度需要根据螺栓预紧力下的弯曲强度计算确定，厚度过小会导致法兰盘在预紧力作用下发生翘曲，使得对接面出现缝隙，厚度过大则会增加不必要的重量和材料成本。螺栓的伸出长度需要控制在合理范围，一般以螺母拧紧后露出2-3个螺距为宜，过长的伸出端既容易在运转过程中剐蹭周边部件，也会增加不必要的转动惯量，过短则会导致螺纹啮合长度不足，降低螺纹连接的承载能力。

　　实际装配过程中，这类法兰的螺栓锁紧需要遵循对角分次拧紧的工艺顺序，不能沿圆周依次逐个拧紧，否则会导致法兰面受力不均，出现局部间隙过大或者螺栓预紧力差异过大的问题，在后续承受交变载荷的时候，预紧力不足的螺栓容易出现松动甚至疲劳断裂。对接面的表面粗糙度也有明确要求，用于传动连接的法兰对接面粗糙度一般要达到Ra3.2以上，用于密封的法兰面如果采用非金属垫片密封，粗糙度达到Ra6.3即可，如果是金属硬密封则需要达到Ra1.6甚至更高，同时对法兰面的平面度公差也有严格要求，避免出现表面凹凸不平导致密封失效或者传力不均。

　　在三维建模过程中，这类结构需要重点关注螺栓孔的位置度公差，周向均布的螺栓孔角度偏差必须控制在公差范围内，否则现场装配时会出现螺栓无法穿入的问题。法兰根部的过渡圆角需要合理设计，避免出现直角尖角导致的应力集中，在承受交变载荷的工况下，应力集中位置很容易萌生疲劳裂纹，最终导致法兰断裂失效。另外螺栓和螺栓孔之间的间隙也要根据装配要求确定，定位用的螺栓孔可以采用小间隙配合，普通连接用的螺栓孔可以适当放大间隙，降低加工精度要求，控制加工成本。
