多关节MMA焊接作业机械臂结构设计

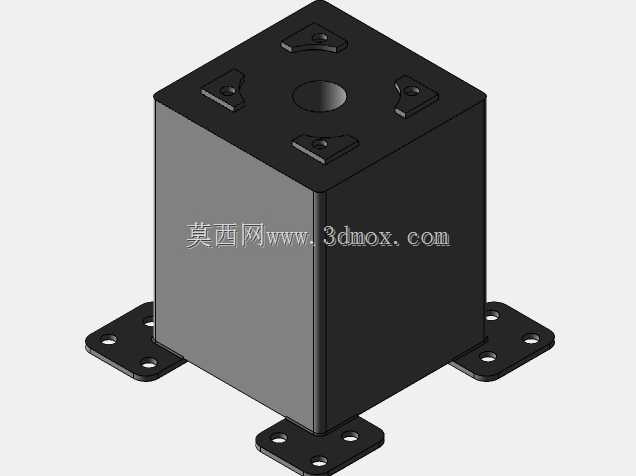

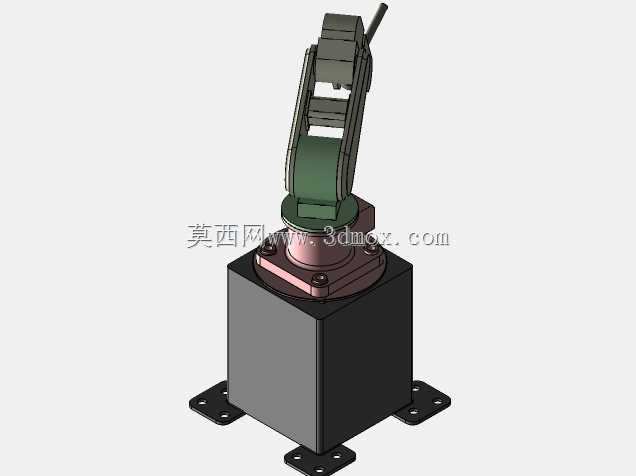

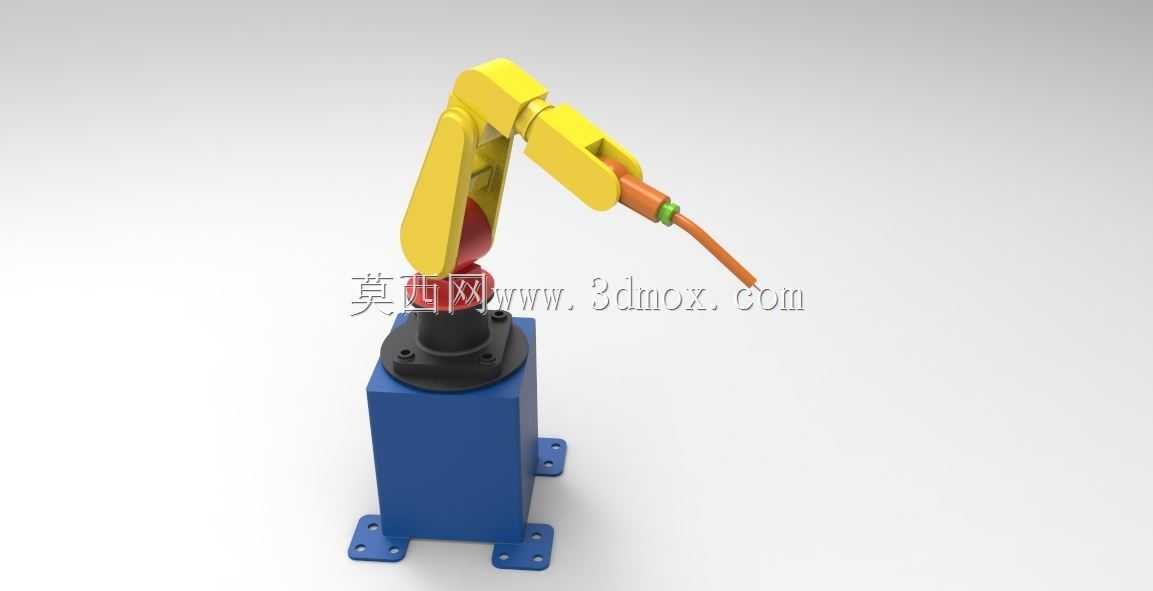

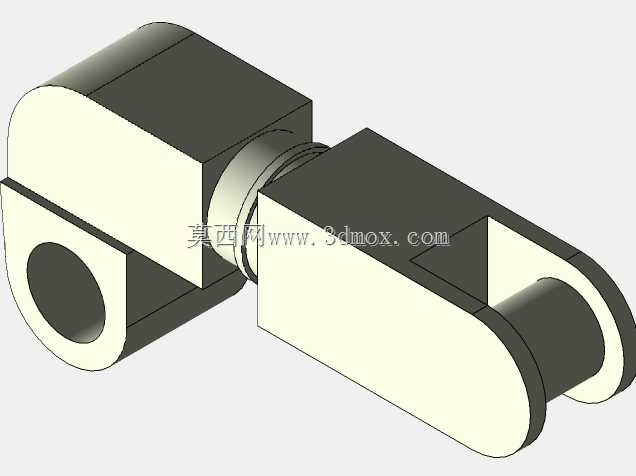

　　这款多关节焊接执行臂的设计，核心面向中小批量结构件焊接工位的自动化改造需求，适配车间内碳钢、不锈钢构件的MMA焊条电弧焊作业场景，可替代人工完成长直焊缝、角接焊缝、规则环形焊缝的连续焊接动作，降低焊工在弧光、烟尘环境下的作业时长。从结构布局来看，设备采用底座固定式安装方案，底部方形基座预留四个带安装孔的固定耳板，安装时可通过膨胀螺栓或T型螺栓直接固定在焊接工位的钢制平台或混凝土地基上，基座内部预留了伺服驱动单元、走线腔的安装空间，所有动力线缆、信号线缆从基座侧部的防水接头引入，避免焊接飞溅烫伤线缆外层。关节部分采用串联多关节构型，从基座向上依次为腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转关节，

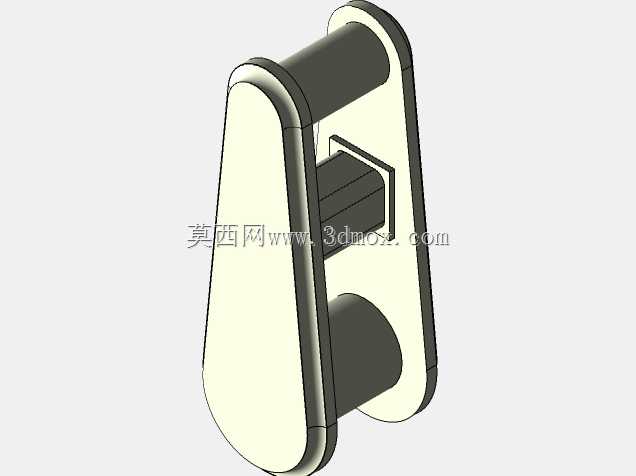

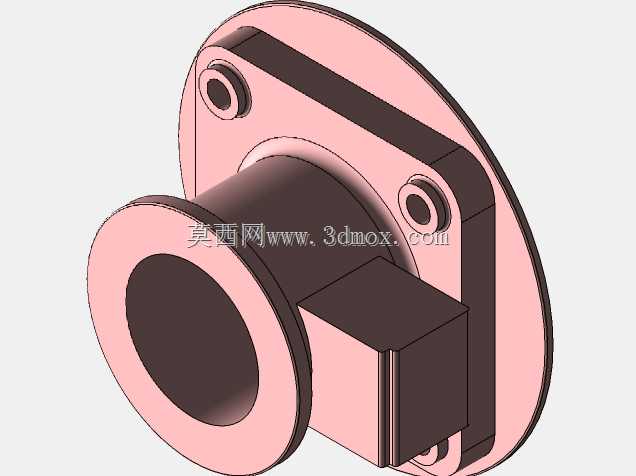

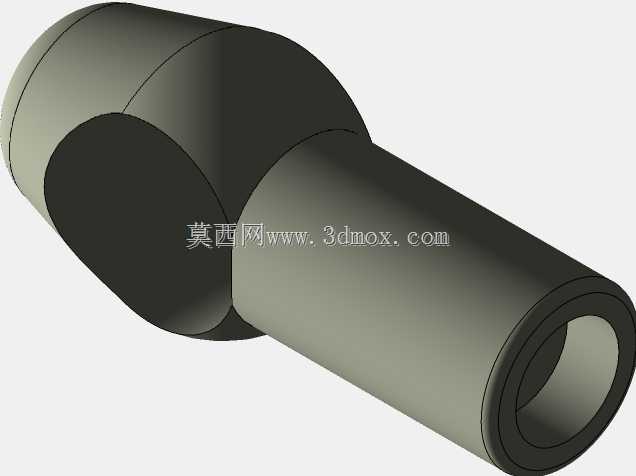

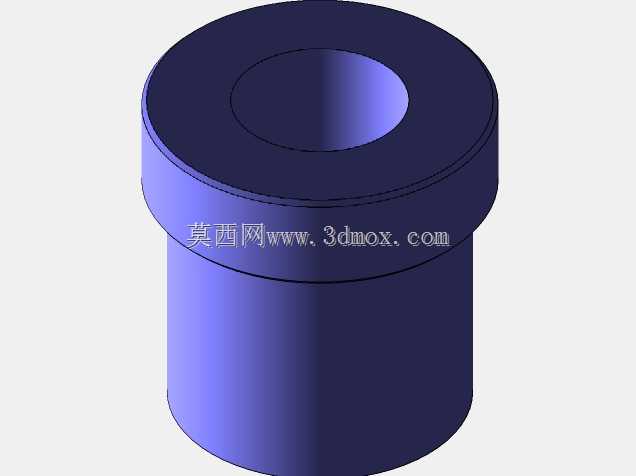

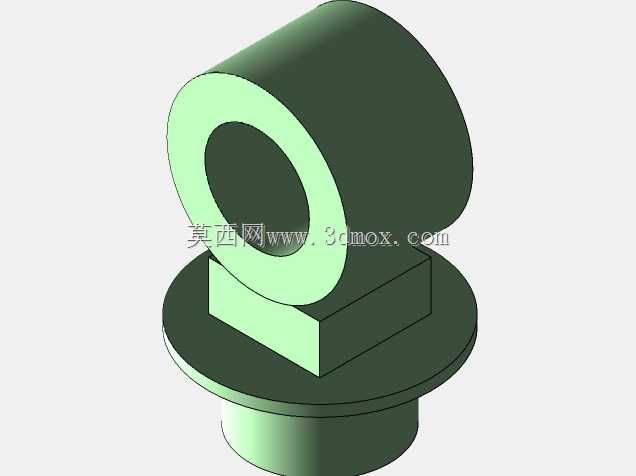

　　每个关节的转动副都设计了密封防护结构，可阻挡焊接飞溅、打磨粉尘进入关节内部的轴承与传动副，延长核心运动部件的维护周期。大臂与小臂的结构件采用箱型焊接结构后加工安装基准面，在保证结构刚性的前提下控制整体自重，降低关节驱动的负载冗余，臂体内部预留了焊枪线缆、送丝管（若适配气保焊拓展场景）的走线通道，所有外露线缆都采用拖链防护，避免臂体运动过程中线缆出现拉扯、磨损问题。腕部末端设计了标准的工具安装法兰，可直接装夹MMA焊钳，也可根据作业需求更换焊枪、夹持夹具等末端执行器，法兰端面的定位销孔采用H7公差加工，保证末端工具的重复定位精度。设计过程中对各关节的运动范围做了硬限位与软限位双重设计，硬限位采用聚氨酯缓冲块搭配机械挡块，

　　避免关节超程造成结构碰撞，软限位通过伺服驱动器的参数设置，在控制逻辑层面提前减速停止，适配不同工位的作业边界，避免臂体运动过程中与工位周边的工装、工件发生干涉。从安装边界来看，基座的方形主体尺寸适配常见的焊接工位平台安装间距，固定耳板的孔位间距符合车间通用安装基准，臂体完全收拢时的水平投影尺寸较小，不会占用过多工位周边的操作空间，臂体完全展开时的作业半径可覆盖常见中小型结构件的焊接范围，无需频繁调整工件装夹位置即可完成单工位多焊缝的连续作业。针对焊接场景的特殊需求，臂体的外表面做了耐高温防飞溅涂层处理，可抵挡焊接过程中飞溅的高温焊渣，避免臂体表面被灼伤锈蚀，关节处的密封件采用耐温橡胶材质，

　　可长期在焊接作业的高温辐射环境下保持密封性能，不会出现过早老化开裂的问题。传动部分采用伺服电机搭配精密减速器的传动方案，每个关节的传动链都做了消隙处理，保证臂体运动过程中的平稳性，避免焊接过程中出现抖动造成焊缝成型不良的问题，末端的运动重复精度可满足常规结构件焊接的公差要求，无需后续大量补焊、打磨修正。在设计阶段还考虑了维护便利性，每个关节的侧部都预留了维护盖板，拆开盖板即可直接对减速器、轴承进行润滑维护，无需整体拆解臂体结构，降低设备后期的维护难度与停机时间，基座的电气舱门采用快拆式门锁，日常排查线路、更换驱动模块时可快速开启，提升运维效率。这款机械臂的结构设计没有冗余的花哨结构，所有结构特征都围绕焊接场景的实际需求展开，从安装固定、运动防护、维护性等多个维度匹配车间焊接工位的实际使用条件，可直接作为非标自动化焊接设备的核心执行机构参考，也可用于教学场景下的工业机器人结构演示、运动仿真练习。
