民航客机发动机进气整流罩结构设计

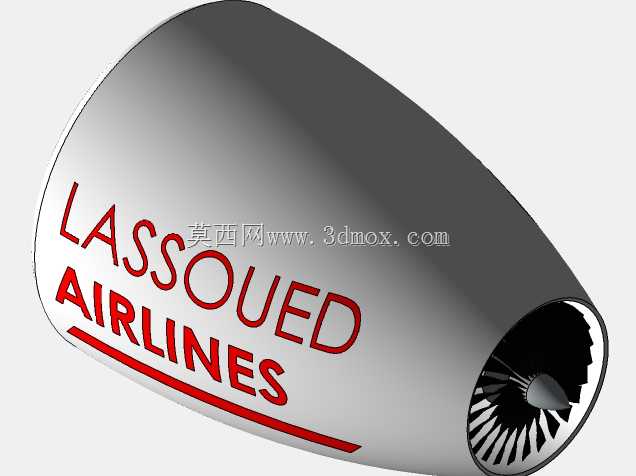

　　航空动力系统的外部整流结构直接影响整机气动效率与飞行安全，本次呈现的发动机进气端整流部件，主要适配窄体民航支线客机的翼下吊装动力单元，在实际航线运营中承担多重核心作用。从气动层面看，该部件作为发动机进气道的最前端结构，需要对来流进行预整流，将飞行过程中不同迎角、侧滑角下的紊乱来流梳理为均匀轴向气流，输送至压气机叶片入口，避免压气机因进气畸变出现喘振、效率骤降甚至停车故障，在巡航阶段可降低进气道总压损失，提升动力单元的推进效率，同时减少进气端产生的气动噪声，满足民航运营的噪声管控要求。从结构防护层面看，整流罩作为发动机最前端的外露部件，需要抵御飞行过程中遭遇的鸟击、冰雹撞击，以及地面滑行阶段的碎石、地勤设备意外剐蹭，同时隔绝高空中的低温、强紫外线、云层水汽侵蚀，保护内部的进气道防冰管路、传感器线束等核心附件。

　　在设计思路上，该整流罩采用了大曲率渐变的回转体构型，前端进气唇口采用圆钝过渡的椭圆截面轮廓，避免尖锐边缘在大迎角飞行时产生气流分离，唇口厚度沿周向均匀过渡，兼顾低速起降阶段的大流量进气需求与高速巡航阶段的减阻要求。罩体主体采用等强度变厚度曲面设计，靠近唇口的区域因受鸟击风险最高，曲面曲率变化平缓，可将撞击载荷均匀分散至后部的安装边结构，向后延伸至发动机风扇机匣对接段时，曲面逐步收敛为等直径圆柱段，保证与机匣安装边的同轴度匹配，对接位置设计有一圈加厚的安装法兰边，法兰边上预留均匀分布的紧固件安装孔，可通过高锁螺栓与风扇机匣的前端安装座刚性连接，安装边内侧设计有密封槽，用于安装橡胶密封圈，防止高空环境下的雨水、沙尘进入发动机舱内部。

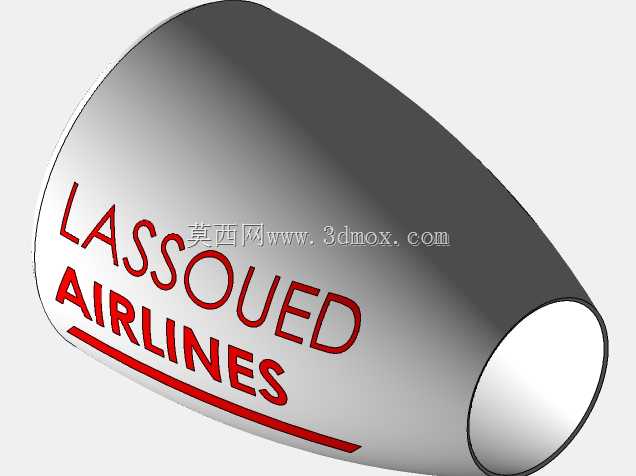

　　从安装边界来看，该整流罩的最大外径与配套发动机的风扇机匣外径保持一致，轴向长度覆盖进气道从唇口到风扇前支点的全部区域，安装时需要保证整流罩的轴线与发动机转子轴线的同轴度误差不超过0.5mm，避免因偏心导致进气周向不均匀度超标。罩体外表面的航空公司标识区域采用局部平面化微处理，在不破坏整体气动曲面的前提下，保证标识喷涂后的附着力与平整度，避免标识边缘产生额外的气动阻力。罩体内部预留了防冰系统的安装空间，可布置发动机压气机引气的防冰管路，通过引气加热唇口区域，防止高空飞行时唇口结冰导致进气截面减小、冰块脱落打伤压气机叶片。

　　在实际工程应用中，这类整流罩除了适配民航客机的翼下发动机，也可经过尺寸缩放后适配公务机、通用航空飞机的小型涡扇发动机，部分改型还可用于航空发动机地面试车台的进气端整流，减少试车时的进气涡流对测试数据的干扰。设计过程中需要反复通过CFD流体仿真验证不同飞行工况下的进气流场品质，通过有限元冲击仿真验证鸟击、冰雹撞击下的结构强度，同时还要考虑地面维护的便捷性，整流罩可设计为分瓣式快拆结构，方便地勤人员快速打开检查内部的传感器、防冰管路状态，降低航线维护的时间成本。
