紧凑型法兰式气动马达结构设计

　　这款气动马达的结构设计，核心围绕工业现场对防爆型回转动力的实际需求展开，在化工、涂装、矿山井下这类存在易燃易爆介质的作业场景里，电动动力元件容易因电火花引发安全隐患，气动马达依靠压缩空气作为动力源，工作过程无电弧、无过热风险，完全适配这类高防爆等级的工况要求。从实际使用场景来看，这类气动马达常被配套在搅拌设备、输送线驱动辊、小型工装夹具的回转机构、防爆区域的阀门驱动装置上，相比同功率的电动马达，它能在频繁启停、带载启动的工况下保持稳定输出，不会因堵转出现烧损问题，过载时只会自动降低转速或者停转，负载解除后立刻恢复正常工作状态，对现场复杂工况的适配性更强。

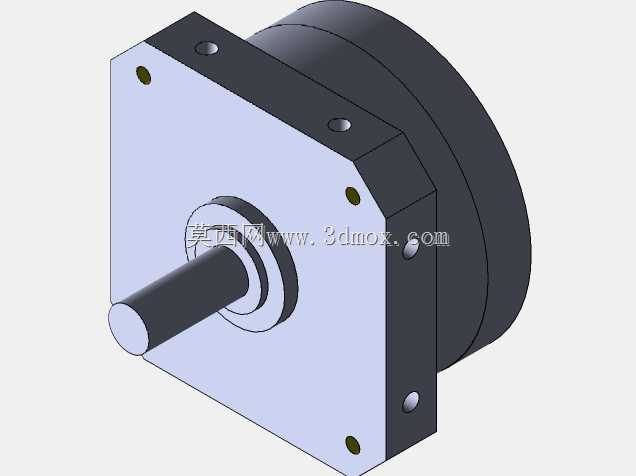

　　设计过程中优先考虑了安装的通用性，前端采用方形法兰安装面，四个安装孔沿法兰面对角线对称分布，安装孔位的公差按照H7级精度设计，能直接匹配市面多数同规格气动马达、伺服电机的安装基座，用户替换现有动力元件时不需要重新加工安装位，降低现场改造的工作量。输出轴采用单伸式圆柱光轴设计，轴径尺寸按照标准输出轴系参数匹配，可通过联轴器、键连接或者抱紧套对接负载端，轴伸长度控制在合理范围，既保证和负载连接的配合长度足够，又不会因为轴伸过长增加悬臂负载，影响轴承的使用寿命。

　　整体结构采用分段式布局，前端法兰部分集成了输出轴的轴承安装位，选用深沟球轴承作为前后支撑，能同时承受径向负载和少量轴向负载，满足多数直连驱动的负载要求；中部为动力转换腔体，内部集成配气结构、回转驱动组件，压缩空气从腔体侧部的进气口进入后，通过配气结构依次推动腔体内的驱动组件做回转运动，将压缩空气的压力能转换为输出轴的旋转机械能，做功后的废气从排气口排出，可根据现场需求加装消音器降低排气噪音。后端为端盖密封结构，采用O型圈做静密封，输出轴位置采用骨架油封做动密封，能防止外界粉尘、水汽进入马达内部，同时避免内部润滑脂泄漏，适配多粉尘、有少量溅水的工业现场环境。

　　外形尺寸上，法兰边长控制在紧凑范围内，整体机身的径向尺寸和同功率等级的电动马达接近，不会占用过多安装空间，机身总长度从法兰安装面到后端盖的距离经过优化，在保证内部组件有足够安装空间的前提下，尽可能压缩轴向尺寸，适合安装空间局促的小型设备上。安装边界方面，设计时预留了足够的扳手操作空间，法兰安装孔周围的平面度公差控制在0.05mm以内，安装时能保证法兰面和设备安装面完全贴合，不会出现安装倾斜导致输出轴偏心、轴承偏磨的问题；进气口采用标准管螺纹接口，能直接对接市面通用的气动管路接头，不需要额外加工转换接头；输出轴的同轴度相对于法兰安装止口的跳动控制在0.02mm以内，对接负载时能保证回转精度，减少运转过程中的振动。

　　从功能特性来看，这款气动马达可通过调节进气压力实现输出转速和扭矩的无级调整，进气压力越高，输出扭矩越大、转速越高，现场可根据实际负载需求灵活调整供气压力，不需要额外加装复杂的调速装置；同时它具备双向旋转的能力，通过调整进排气方向即可实现输出轴正反转切换，换向过程冲击小，适合需要频繁正反转的工况，比如攻丝设备、卷绕机构这类需要双向回转的装置。设计时还考虑了维护便利性，端盖采用螺栓连接方式，后期维护时拆开端盖即可对内部组件进行检查、清理和润滑，不需要整体更换马达，降低设备的后期维护成本。

　　在结构细节处理上，所有棱角位置都做了倒角处理，避免安装过程中锐边划伤操作人员，机身外表面采用氧化处理，具备一定的防锈能力，在潮湿环境下短期使用不会出现锈蚀问题；内部运动组件的材料选用耐磨合金材质，配合润滑脂润滑，能保证长时间运转的耐磨性，延长整机的使用寿命。针对不同工况的适配需求，这款马达的安装方式除了法兰安装外，也可以根据实际使用需求加装脚架实现卧式安装，不过当前设计优先匹配法兰式安装的主流需求，覆盖多数自动化设备、工装夹具的动力配套场景。
